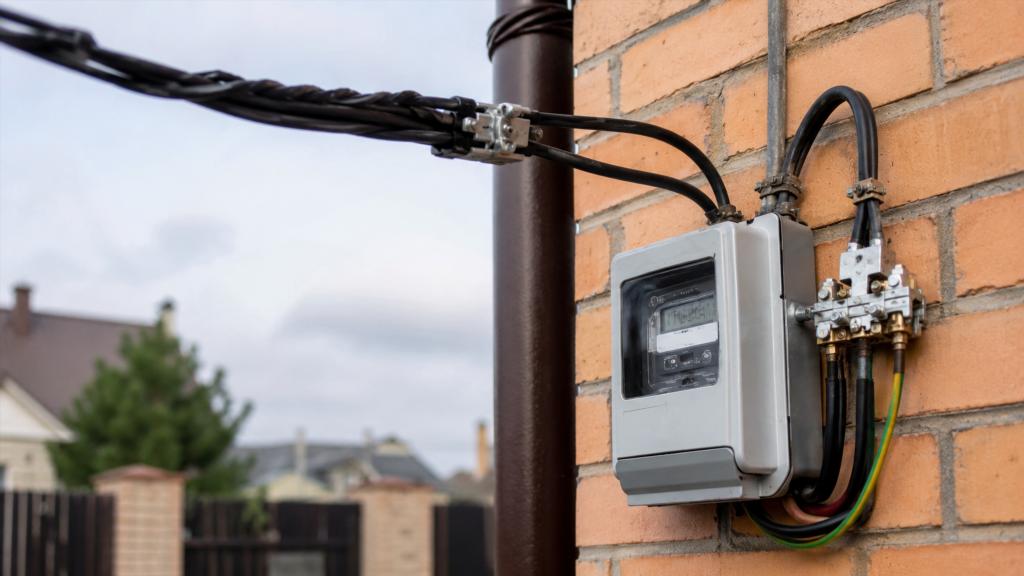

Сечение провода от СИП до счётчика: от чего зависит выбор и какие ошибки особенно опасны

Участок электрического ввода между воздушной линией с СИП и электросчётчиком сравнительно короткий, но требования к нему нельзя сводить к простому правилу «чем толще провод, тем лучше». Сечение проводника связано с предполагаемой нагрузкой, материалом жил, способом прокладки, характеристиками защитной аппаратуры, условиями охлаждения и качеством соединений.

Ошибочный выбор на этом участке способен привести не только к лишним потерям напряжения. Вводной провод длительное время работает под нагрузкой и находится в цепи, через которую проходит практически вся потребляемая домом электроэнергия. Перегрев жилы или соединения здесь влияет на надёжность всего электроснабжения объекта.

При этом универсального значения сечения для любого дома не существует. Правильнее рассматривать не отдельный провод, а весь ввод как взаимосвязанную систему: СИП, переходные соединения, вводной кабель или провод, защитный аппарат, счётчик и дальнейшую распределительную сеть.

Почему сечение вводного провода имеет такое значение

Сечение жилы определяет её способность проводить электрический ток без недопустимого нагрева. Чем меньше площадь проводника при одинаковом токе, тем выше электрическое сопротивление участка и тем интенсивнее выделяется тепло.

При нормальном проектировании учитывается не только возможность кратковременно выдержать определённую нагрузку. Важна длительная работа при реальных условиях прокладки.

На состояние вводного участка влияют:

• ток, проходящий через проводник;
• материал жилы;
• длина линии;
• способ прокладки;
• температура окружающей среды;
• количество совместно проложенных проводников;
• условия отвода тепла;
• характеристики защитного аппарата;
• качество контактных соединений.

Сечение нельзя рассматривать отдельно от этих факторов. Один и тот же проводник в разных условиях может иметь разные возможности по отводу тепла.

Что происходит при слишком маленьком сечении

Основная проблема недостаточного сечения — чрезмерный нагрев.

Электрическая энергия частично превращается в тепло непосредственно в проводнике. При увеличении нагрузки температура жилы и окружающей её изоляции повышается. Если рабочий режим не соответствует возможностям проводника, изоляция постепенно стареет.

Она может становиться менее эластичной, терять исходные свойства и хуже выдерживать нагрев. Особенно опасна ситуация, когда проблема развивается годами и внешне долго остаётся незаметной.

Нагрев соединений

На практике слабым местом нередко оказывается не сама жила, а контакт.

Переход с СИП на другой проводник требует соединения двух элементов электрической цепи. Любое соединение имеет собственное переходное сопротивление. При хорошем контакте оно мало, при плохом — увеличивается.

Локальный нагрев может появляться из-за:

• неподходящего соединительного элемента;
• несовместимости материалов;
• недостаточной площади контакта;
• повреждения поверхности жилы;
• ослабления контактного давления;
• окисления;
• механического повреждения проводника.

В результате провод по всей длине может работать приемлемо, а небольшая зона соединения будет перегреваться значительно сильнее.

Почему мощность дома — только один из факторов

При выборе вводного проводника часто пытаются ориентироваться исключительно на суммарную мощность электроприборов. Такой подход слишком упрощён.

Фактический ток зависит от параметров электроснабжения и характера нагрузки. При этом установленная мощность всех приборов не обязательно совпадает с нагрузкой, которая возникает одновременно.

В доме могут находиться электрическая плита, бойлер, насос, кондиционеры, нагреватели, электроинструмент и другая техника. Некоторые потребители работают продолжительно, другие включаются периодически.

Проводник оценивают не по количеству розеток и не по площади дома как таковой, а по электрическим условиям его работы.

Значение защитной аппаратуры

Вводной защитный аппарат и сечение проводника должны быть согласованы.

Автоматический выключатель защищает линию от опасных токовых режимов, но сам факт наличия автомата ещё не означает, что любой подключённый после него провод окажется защищён правильно.

Если защитный аппарат допускает длительное прохождение тока, чрезмерного для конкретного проводника в данных условиях прокладки, жила может перегреваться раньше, чем защита отключит цепь.

Именно поэтому выбор вводного провода и выбор аппарата защиты рассматриваются совместно.

Материал жилы: медь и алюминий

На участке от СИП до счётчика могут встречаться проводники из разных материалов. Их нельзя считать взаимозаменяемыми только на основании одинакового геометрического сечения.

Медь и алюминий различаются по электрическим и механическим свойствам. При сопоставимой задаче условия выбора сечения у них отличаются.

Кроме способности проводить ток имеют значение:

• механическая прочность жилы;
• поведение металла в контактном соединении;
• склонность поверхности к окислению;
• допустимые способы подключения;
• конструкция клемм и соединителей;
• условия эксплуатации.

Особое внимание требуется там, где в одной цепи встречаются алюминиевые и медные проводники.

Почему прямой контакт разных металлов может быть проблемой

Контакт меди и алюминия нельзя оценивать как обычное соединение двух одинаковых проводников.

На границе материалов важны конструкция соединительного узла, защита контактной зоны и способность соединения сохранять стабильное сопротивление в течение длительного времени.

Неподходящее соединение способно постепенно ухудшаться. Повышение сопротивления вызывает дополнительный нагрев, а нагрев, в свою очередь, ускоряет деградацию контакта.

Поэтому переход между материалами является самостоятельным элементом ввода, а не мелкой технической деталью.

Способ прокладки меняет условия работы провода

Провод выделяет тепло, которое должно уходить в окружающую среду. Насколько эффективно это происходит, зависит от монтажа.

Проводник, находящийся на открытом воздухе, и проводник внутри закрытой конструкции работают в разных тепловых условиях. То же относится к кабелю, проложенному отдельно, и к нескольким линиям, собранным рядом.

Ухудшать охлаждение могут:

• закрытые полости;
• теплоизоляционные материалы;
• плотная совместная прокладка;
• повышенная температура;
• участки с недостаточным теплоотводом.

Из-за этого одинаковое сечение не всегда означает одинаковую допустимую эксплуатационную нагрузку.

Участок ввода через стену

Особого внимания заслуживает место, где линия входит в здание.

Здесь одновременно появляются несколько задач: электрическая изоляция, механическая защита, воздействие влаги, температурные изменения и особенности материала стены.

Проводник не должен оцениваться только по способности передавать ток. Ввод является строительным и электротехническим узлом одновременно.

Ошибки в этой зоне могут привести к повреждению оболочки, попаданию влаги или локальному перегреву.

Имеет ли значение длина участка

Даже сравнительно короткий ввод обладает электрическим сопротивлением. Чем длиннее проводник, тем больше его суммарное сопротивление при прочих равных условиях.

На длинной линии становятся заметнее потери напряжения. Электрическая энергия частично расходуется на нагрев самого проводника.

При увеличении длины линии специалисты оценивают не только нагрев, но и падение напряжения.

При этом для участка от точки перехода с СИП до счётчика длина часто значительно меньше, чем у всей внутренней электросети. Это не делает её несущественной: ввод рассматривается как часть общей цепи, а не изолированно от остальной системы.

Почему нельзя выбирать сечение только по диаметру жилы

Понятия «диаметр» и «сечение» связаны, но это не одно и то же.

Для круглого однопроволочного проводника площадь поперечного сечения можно математически связать с диаметром. В реальной электропроводке встречаются также многопроволочные жилы, а конструкция кабельного изделия включает изоляцию и оболочку.

Измерение наружного диаметра провода тем более ничего не говорит о площади металлической жилы.

По внешней толщине изделия невозможно надёжно определить:

• реальное сечение токопроводящей части;
• материал жилы;
• конструкцию проводника;
• свойства изоляции;
• назначение изделия;
• допустимые условия эксплуатации.

Поэтому визуальное сравнение двух проводов практически бесполезно для оценки их возможностей.

Почему увеличение сечения тоже не решает все проблемы

Запас по сечению способен уменьшить сопротивление и нагрев проводника, но нельзя считать увеличение размера универсальным способом повысить безопасность.

Слишком крупная жила может оказаться неудобной или несовместимой с конкретным контактным устройством. Если клемма не рассчитана на такую конструкцию проводника, качество соединения может ухудшиться.

Получается парадоксальная ситуация: сам провод обладает большим запасом, но контакт становится менее надёжным.

Кроме того, увеличение сечения не компенсирует:

• неправильное соединение меди и алюминия;
• неподходящий защитный аппарат;
• повреждённую изоляцию;
• плохой контакт;
• ошибки в конструкции ввода;
• неподходящий тип проводника;
• неправильные условия прокладки.

Безопасность определяется всей системой.

Переход от СИП к проводнику внутри здания

СИП предназначен прежде всего для воздушных линий и имеет собственные конструктивные особенности. Дальнейший участок к счётчику может выполняться иначе в зависимости от проекта электроснабжения.

Ключевой вопрос здесь не сводится к названию используемого провода. Значение имеет совместимость всех элементов перехода.

Специалист оценивает:

• материал проводников с обеих сторон;
• конструкцию соединения;
• предполагаемый ток;
• окружающие условия;
• механические воздействия;
• условия ввода в здание;
• требования к изоляции;
• возможности оборудования, к которому подключается линия.

Соединительный узел должен сохранять свои электрические и механические свойства в течение длительного времени.

Однофазный и трёхфазный ввод

Характер нагрузки на проводники зависит и от схемы электроснабжения объекта.

При однофазном и трёхфазном питании распределение токов различается. В трёхфазной системе дополнительно имеет значение распределение потребителей между фазами.

Если значительная часть нагрузки оказывается сосредоточена на одной фазе, фактический режим отдельных проводников может заметно отличаться от ситуации с более равномерным распределением.

Поэтому выражение «общая мощность дома» само по себе недостаточно подробно описывает условия работы вводной линии.

Нейтральный проводник тоже требует внимания

Ошибочно воспринимать нейтральный проводник как элемент, который заведомо работает в облегчённом режиме.

Его нагрузка зависит от схемы сети и характера подключённых потребителей. В современных домах используется много электронной техники с импульсными блоками питания, что также влияет на электрические режимы сети.

При проектировании параметры всех рабочих проводников рассматриваются как части одной системы.

Какие ошибки при оценке сечения встречаются чаще всего

Некоторые ошибочные подходы выглядят правдоподобно, потому что позволяют получить быстрый ответ без анализа всей линии.

Выбор «как у соседа»

Даже два соседних дома могут иметь разную выделенную мощность, разные защитные аппараты, разные вводы и разные условия прокладки.

Совпадение внешнего вида линий ничего не говорит об идентичности электрических параметров.

Ориентация только на максимальную мощность отдельного прибора

Ввод питает не один электроприбор, а всю систему потребителей. Его режим определяется совокупностью нагрузок.

Игнорирование материала жил

Одинаковое числовое значение сечения у медного и алюминиевого проводника нельзя воспринимать как гарантию одинаковых эксплуатационных характеристик.

Увеличение автомата вместо проверки линии

Если защитный аппарат регулярно отключается, установка аппарата с более высоким номиналом без оценки проводки способна лишить проводник необходимой защиты от перегрузки.

Причину отключений следует устанавливать, а не маскировать.

Оценка только самого провода

Даже правильно выбранная жила не компенсирует слабый контакт. Переходные соединения, клеммы и точки подключения могут определять надёжность всей линии.

Что влияет на падение напряжения

Каждый проводник обладает сопротивлением. При прохождении тока на нём возникает определённая потеря напряжения.

На её величину влияют:

• длина линии;
• сечение жилы;
• материал проводника;
• величина тока;
• электрический режим сети.

Чем выше сопротивление участка, тем заметнее его влияние.

Избыточное падение напряжения означает не только ухудшение условий работы бытовой техники. Оно указывает и на дополнительные потери энергии в проводнике.

Однако увеличение сечения исключительно ради уменьшения падения напряжения тоже нельзя рассматривать отдельно от остальных требований к вводу.

Почему состояние контактов не менее важно, чем сечение

У нормально работающей жилы сопротивление распределено по всей её длине. Плохой контакт концентрирует повышенное сопротивление на очень небольшом участке.

Именно поэтому локальная неисправность соединения способна нагреваться сильнее длинного отрезка провода.

Признаками проблем в электрическом вводе могут быть изменения цвета изоляции, следы перегрева, запах нагретого полимера, нестабильность питания или заметный нагрев оборудования.

Такие признаки нельзя использовать как руководство для самостоятельного ремонта. Вводная часть электроустановки относится к участкам, где ошибка при работе способна привести к поражению электрическим током, короткому замыканию или пожару.

Какие данные нужны для профессионального выбора сечения

Чтобы определить подходящий проводник, недостаточно назвать расстояние от СИП до счётчика.

Для оценки обычно требуется совокупность характеристик:

• тип электроснабжения;
• параметры предполагаемой нагрузки;
• материал жил;
• длина участка;
• способ прокладки;
• окружающие температурные условия;
• конструкция ввода в здание;
• характеристики защитной аппаратуры;
• тип подключаемого оборудования;
• особенности переходных соединений.

Часть этих параметров связана между собой. Изменение одного условия может потребовать пересмотра другого.

Например, выбранный способ прокладки влияет на тепловой режим, а защитная аппаратура должна соответствовать возможностям линии.

Что стоит уточнить у электрика

При обсуждении ввода полезнее спрашивать не только «какое нужно сечение», а выяснять логику выбора.

Имеет смысл уточнить:

• какая расчётная нагрузка принята для вводной линии;
• из какого материала предполагаются жилы;
• как учитывается способ прокладки;
• как согласован проводник с вводной защитой;
• каким способом выполняется переход с СИП;
• совместимы ли материалы соединяемых проводников;
• рассчитаны ли клеммы оборудования на выбранный тип жилы;
• учитывается ли длина линии и падение напряжения;
• как защищается участок при вводе в здание.

Такие вопросы позволяют оценить решение как систему, а не получить изолированное число без понимания условий его применимости.

Сечение — только одна характеристика надёжного ввода

Правильный ввод электроснабжения начинается не с выбора самого толстого провода и не с поиска универсального значения сечения. Надёжность зависит от соответствия проводника нагрузке, защитной аппаратуре, способу прокладки и подключаемому оборудованию.

Особенно важны соединения. Переход от СИП к другому проводнику, контакт разных материалов, подключение к клеммам и тепловой режим участка способны оказать на безопасность не меньшее влияние, чем площадь самой жилы.

Сечение нужно воспринимать как один из параметров всей электрической цепи. Когда проводник, соединения и защита подобраны согласованно, ввод способен длительно работать без опасного перегрева и чрезмерных потерь. Попытка выбрать его по одному признаку — мощности дома, наружной толщине провода, примеру соседнего объекта или номиналу автомата — оставляет без внимания факторы, от которых непосредственно зависят надёжность и безопасность электроснабжения.
