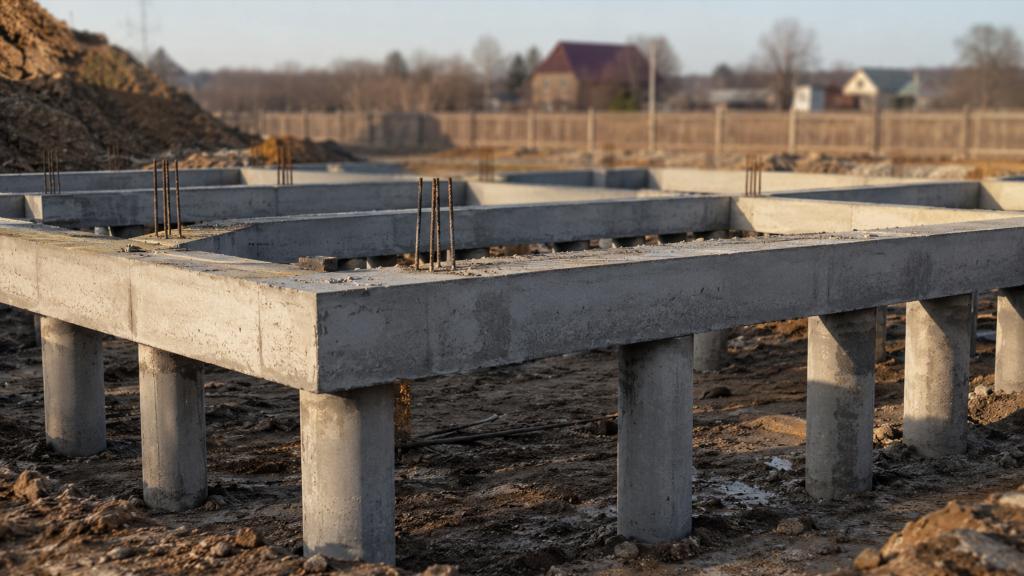

Ростверк на бетонных сваях: что влияет на надёжность конструкции и какие ошибки особенно опасны

Ростверк объединяет отдельные бетонные сваи в единую фундаментную систему и передаёт на них нагрузку от здания. От того, насколько согласованно работают сваи и связывающая их конструкция, зависит поведение основания при сезонных изменениях грунта, неравномерных нагрузках и возможных деформациях.

Сам по себе прочный бетон ещё не гарантирует надёжности фундамента. Значение имеют положение свай, их связь с ростверком, характер опирания, армирование, качество бетонирования, состояние грунта и особенности самого здания. Ошибка в одном из этих элементов способна изменить расчётную схему всей системы.

Ростверк нельзя рассматривать как обычную бетонную балку, уложенную поверх свай. Он является частью пространственной конструкции, в которой нагрузки должны распределяться между опорами без опасных концентраций напряжений и неконтролируемых перемещений.

Как работает ростверк на бетонных сваях

Сваи передают нагрузку от дома в более глубокие слои грунта, а ростверк связывает их между собой и принимает нагрузку от стен, колонн или других несущих элементов здания.

Если каждая свая работала бы независимо, даже небольшая разница в её осадке могла бы сильнее отражаться на стенах. Связующая конструкция позволяет перераспределять часть усилий между опорами и делает фундамент более целостным.

На работу такой системы влияют сразу несколько факторов:

• расположение свай относительно несущих частей здания;
• жёсткость ростверка;
• характер соединения ростверка со сваями;
• особенности грунтов под каждой опорой;
• распределение нагрузки по зданию;
• качество бетона и арматурного каркаса;
• наличие воздействий со стороны грунта на сам ростверк.

Нельзя оценивать надёжность ростверка только по его внешним размерам. Две внешне похожие конструкции могут работать совершенно по-разному из-за отличий в армировании, опирании и взаимодействии с грунтом.

Почему соединение свай и ростверка имеет такое значение

Место сопряжения сваи с ростверком относится к наиболее ответственным участкам фундамента. Здесь происходит передача усилий между вертикальной опорой и горизонтальной конструкцией.

Если связь выполнена не так, как предусмотрено проектной схемой, возможны местные концентрации напряжений, смещение отдельных элементов, раскрытие трещин или изменение характера работы ростверка.

Ростверк должен работать вместе со сваями

Недостаточно просто разместить бетонную конструкцию над оголовками свай. Необходимо, чтобы характер соединения соответствовал тому, как фундамент должен воспринимать нагрузки.

В зависимости от проекта ростверк может передавать на сваю не только вертикальное давление. В системе могут появляться изгибающие, горизонтальные и другие усилия. Особенно заметно это на участках сложной конфигурации здания, возле углов, пересечений несущих стен и мест значительной концентрации нагрузки.

По этой причине способ сопряжения нельзя выбирать только по удобству выполнения работ.

Неровное положение оголовков меняет распределение нагрузки

Если верхние части свай находятся на разных отметках или имеют заметные геометрические отклонения, часть опор может включаться в работу иначе, чем предполагалось.

Попытка компенсировать такие различия случайными подкладками, локальными утолщениями или другими неподготовленными решениями способна создать дополнительные слабые участки.

Проблема заключается не только в внешней неровности. Изменяется контакт между элементами, а вместе с ним — распределение усилий.

Высокий и низкий ростверк работают в разных условиях

Положение ростверка относительно поверхности грунта существенно влияет на поведение фундамента.

Высокий ростверк располагают так, чтобы между его нижней частью и грунтом оставалось пространство либо чтобы непосредственное давление грунта на него было ограничено конструктивным решением. В таком случае основная задача передачи нагрузок ложится на сваи.

Низкий ростверк взаимодействует с грунтом иначе. На него могут воздействовать деформации основания, сезонные изменения влажности, морозное пучение и другие процессы.

Нельзя механически переносить решения с одного типа ростверка на другой. Даже при одинаковом материале свай условия работы фундаментной системы различаются.

Почему контакт с грунтом требует внимания

Грунт не является неподвижной опорой. Его объём и несущие свойства могут изменяться под действием воды, замерзания, оттаивания и изменения нагрузки.

Если ростверк расположен в зоне таких воздействий, грунт способен оказывать на него усилия, которые не совпадают с направлением нагрузки от дома. Конструкция, рассчитанная преимущественно на передачу веса здания на сваи, может получить дополнительные воздействия снизу или сбоку.

Особое значение имеют:

• тип грунта;
• степень его водонасыщения;
• сезонные изменения;
• качество обратной засыпки;
• наличие участков с разными свойствами основания.

Надёжная фундаментная система учитывает эти процессы ещё на стадии проектирования.

Армирование определяет способность ростверка воспринимать изгиб

Бетон хорошо воспринимает сжимающие усилия, но значительно хуже работает при растяжении. Ростверк при нагрузке ведёт себя как пространственная железобетонная конструкция, в отдельных участках которой возникают зоны растяжения.

Арматура принимает эти усилия и ограничивает развитие трещин.

Наличие большого количества металлических стержней само по себе не означает, что ростверк армирован правильно. Важны расположение арматуры, её связь в пространственный каркас, непрерывность рабочих элементов и правильное положение внутри бетонного тела.

Где могут появляться наиболее напряжённые зоны

Усилия в ростверке распределяются неравномерно. Их характер зависит от расположения свай и несущих конструкций здания.

Нагрузки могут концентрироваться:

• над отдельными сваями;
• между соседними опорами;
• возле углов здания;
• в местах пересечения участков ростверка;
• под тяжёлыми несущими элементами;
• в местах резкого изменения геометрии фундамента.

Универсальная арматурная схема без привязки к конкретной конструкции не позволяет надёжно учитывать все эти особенности.

Что происходит при неравномерной работе свай

Даже правильно изготовленные бетонные сваи могут воспринимать нагрузку неодинаково. Причиной становятся различия грунта, глубины рабочих слоёв, фактического положения опор или нагрузки сверху.

Одна свая может немного осесть относительно соседней. Для ростверка это означает появление дополнительных изгибающих усилий.

Если фундамент имеет достаточную жёсткость и запас несущей способности, небольшие различия могут перераспределяться без заметных последствий для здания. При серьёзных отклонениях появляются риски трещинообразования и деформаций.

Особенно неблагоприятна ситуация, когда часть свай фактически не включается в работу так, как было предусмотрено. Тогда оставшиеся опоры получают повышенную нагрузку.

Ошибки в расположении свай отражаются на ростверке

Ростверк не может полностью компенсировать произвольное положение опор.

Если свая значительно смещена относительно предусмотренной точки, меняется передача нагрузки от стены или другого несущего элемента. В ростверке могут появиться дополнительные моменты и локальные напряжения.

Опасность подобных отклонений зависит от их величины, положения конкретной сваи и общей схемы фундамента. Одинаковое смещение в разных местах здания может иметь совершенно разные последствия.

Особенно чувствительны:

• угловые участки;
• пересечения несущих стен;
• зоны сосредоточенных нагрузок;
• места изменения ширины или направления ростверка.

Оценивать допустимость таких отклонений только визуально нельзя.

Качество бетонирования влияет не меньше, чем расчёт

Даже грамотно спроектированный ростверк может потерять часть расчётных свойств из-за дефектов при изготовлении.

Железобетон должен представлять собой однородную конструкцию, в которой бетон надёжно окружает арматурный каркас и обеспечивает совместную работу материалов.

К неблагоприятным признакам относятся крупные пустоты, выраженные раковины, участки расслоения, открытая арматура и значительные трещины.

Рабочий шов и случайный перерыв — не одно и то же

При большом объёме бетонирования иногда предусматриваются рабочие швы. Их положение и устройство учитывают заранее.

Незапланированная остановка может привести к тому, что новые и уже схватившиеся участки бетона будут взаимодействовать иначе, чем монолитная масса. Особенно нежелательно случайное образование слабой границы в напряжённом участке конструкции.

По внешнему виду такой дефект не всегда можно точно оценить, поэтому при сомнениях требуется обследование.

Почему защитный слой бетона важен для долговечности

Арматура должна находиться внутри бетонного массива, а не лежать непосредственно возле поверхности или опалубки.

Слой бетона вокруг стали выполняет несколько функций. Он обеспечивает совместную работу материалов, защищает металл от внешней влаги и снижает риск ускоренной коррозии.

Если арматурный каркас смещается во время бетонирования, на отдельных участках защитный слой может оказаться недостаточным.

Коррозия опасна не только постепенной потерей сечения металлического стержня. Продукты коррозии занимают больший объём и способны создавать внутреннее давление на окружающий бетон. Со временем это приводит к появлению трещин и отслаиванию поверхностных участков.

Геометрия ростверка связана с нагрузкой здания

Иногда ростверк воспринимают как элемент, который можно сделать массивнее «для надёжности». Такой подход упрощает сложную инженерную задачу.

Изменение размеров влияет на собственный вес, жёсткость и распределение усилий. Более массивная конструкция создаёт дополнительную нагрузку на сваи и не обязательно устраняет проблему неправильного расположения опор или неудачной расчётной схемы.

Слишком малая жёсткость тоже нежелательна. Ростверк должен ограничивать деформации и распределять усилия так, как предусмотрено проектом.

Оптимальная геометрия определяется совместной работой всех элементов, а не одним параметром.

Почему особенно важны углы и пересечения

Прямолинейный участок ростверка обычно имеет более понятный характер работы, чем угол или пересечение нескольких направлений.

В таких местах соединяются нагрузки от разных частей здания. Геометрия становится сложнее, меняется направление усилий, а арматурный каркас должен обеспечивать пространственную связь элементов.

Типичная ошибка восприятия заключается в том, что угловой участок считают обычным пересечением двух бетонных балок. В действительности это единый узел фундаментной системы.

На таких участках особенно важно отсутствие случайных разрывов арматуры и слабых зон бетона.

Как состояние грунта связано с надёжностью ростверка

Сваи применяют в том числе там, где верхние слои грунта не позволяют надёжно передавать на них нагрузку обычным мелкозаглублённым основанием. Это не означает, что свойства грунта вокруг ростверка перестают иметь значение.

На фундамент могут влиять:

• сезонное насыщение грунта водой;
• промерзание и оттаивание;
• локальное проседание;
• размывание;
• изменение уровня подземных вод;
• неодинаковая плотность обратной засыпки.

Вода особенно заметно меняет условия работы основания. Она влияет на свойства многих грунтов и может усиливать последствия замораживания.

Отвод поверхностной воды от здания, состояние участка и организация прилегающей территории связаны с долговечностью фундамента не меньше, чем качество видимого бетона.

Трещины ростверка: не все дефекты одинаковы

Трещина сама по себе не позволяет определить причину и степень опасности.

Тонкие поверхностные трещины могут появляться при усадке бетона и не обязательно означают серьёзное нарушение несущей способности. Иной характер имеют трещины, связанные с деформацией фундамента, перегрузкой или неравномерной работой опор.

При оценке важны:

• направление трещины;
• её расположение;
• изменение раскрытия со временем;
• наличие аналогичных дефектов рядом;
• состояние стен и других конструкций здания;
• видимые признаки смещения частей фундамента.

Особого внимания требуют развивающиеся трещины, а также дефекты, сопровождающиеся изменением геометрии здания.

Какие ошибки чаще всего ухудшают работу ростверка

Проблемы редко возникают из-за одного абстрактного «плохого бетона». Намного чаще надёжность снижается из-за сочетания нескольких факторов.

К наиболее характерным ошибкам относятся:

• несогласованное расположение свай и несущих элементов здания;
• случайное изменение предусмотренного типа ростверка;
• слабое или неподходящее соединение со сваями;
• нарушение положения арматурного каркаса;
• разрывы рабочих элементов в ответственных узлах;
• дефекты бетонирования;
• неконтролируемые перерывы при формировании монолитной конструкции;
• воздействие грунта, которое не учитывалось в выбранной схеме;
• игнорирование заметных отклонений оголовков свай;
• попытка компенсировать проектные проблемы увеличением количества бетона.

Опасность ошибки определяется не только её масштабом, но и местом возникновения. Небольшой дефект в высоконагруженном узле иногда оказывается значительнее крупного поверхностного недостатка на менее напряжённом участке.

Что можно оценить на готовой конструкции

До возведения стен часть недостатков обнаружить проще, поскольку ростверк ещё доступен для осмотра.

Визуальная проверка не заменяет инженерного контроля, но позволяет заметить признаки, требующие дополнительной оценки.

Обратить внимание стоит на:

• выраженные трещины;
• крупные раковины и пустоты;
• оголённую арматуру;
• заметные изменения сечения;
• неровности и локальные разрушения в местах соединения со сваями;
• участки подозрительных швов;
• признаки смещения или перекоса;
• состояние углов и пересечений.

Отсутствие внешних дефектов тоже не доказывает полного соответствия проекту. Положение арматуры и внутренние особенности бетона после завершения работ визуально определить невозможно.

Почему проектная схема важнее универсальных советов

Ростверк на бетонных сваях относится к несущим конструкциям здания. Его параметры связаны с массой дома, распределением нагрузок, расстоянием между опорами, характеристиками свай и грунтовыми условиями.

У двух домов одинаковой площади фундамент может отличаться из-за материала стен, этажности, планировки и условий участка. Даже перестановка тяжёлой несущей конструкции меняет распределение нагрузки.

По этой причине надёжность нельзя определять по одному признаку: ширине ростверка, количеству арматуры, марке бетона или числу свай. Важна согласованность всех элементов системы.

Какие вопросы полезно обсудить со специалистом

При оценке проекта или уже выполненного ростверка полезны конкретные вопросы, связанные с работой конструкции:

• каким образом нагрузка от основных несущих элементов передаётся на сваи;
• как учитываются возможные различия осадки опор;
• предусмотрено ли воздействие грунта на ростверк;
• как устроено сопряжение свай и монолитной части;
• какие участки конструкции являются наиболее напряжёнными;
• как обеспечена непрерывность арматуры в углах и пересечениях;
• какие отклонения свай выявлены после их устройства;
• имеются ли дефекты бетона, требующие дополнительного обследования.

Такие вопросы позволяют обсуждать не отдельные внешние признаки, а реальную работу фундаментной системы.

Что определяет надёжность ростверка в долгосрочной перспективе

Надёжный ростверк — это не просто массивная железобетонная конструкция. Он должен правильно связывать сваи, воспринимать нагрузки от здания, переносить возможную неравномерность работы опор и сохранять свои свойства при воздействии окружающей среды.

На долговечность влияют качество проектирования, точность положения свай, правильность узлов сопряжения, армирование, бетонирование и условия грунта. Эти факторы работают совместно, поэтому попытка компенсировать недостаток одного элемента усилением другого не всегда даёт ожидаемый результат.

Особое значение имеет своевременное выявление отклонений. Ошибку в положении арматуры, дефект бетонирования или проблему сопряжения со сваями проще оценить до того, как фундамент окажется скрыт отделкой и нагружен всем зданием.

Ростверк выполняет свою задачу надёжно тогда, когда сваи, бетонная конструкция и несущая система дома работают как единое целое. Именно согласованность этой системы, а не отдельный запас прочности какого-либо элемента, определяет устойчивость свайного фундамента и его способность сохранять геометрию здания в течение длительного времени.
