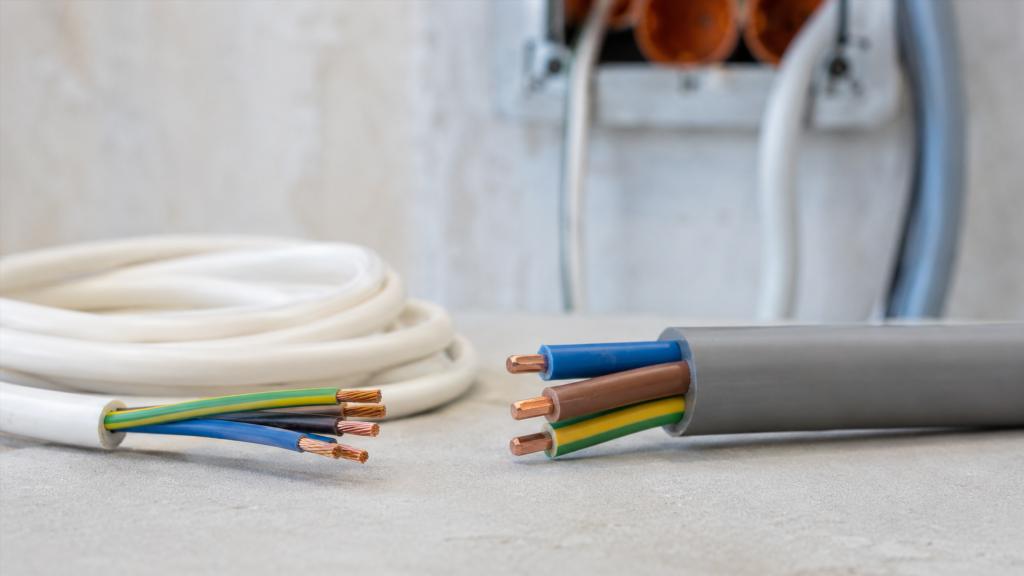

ПВС и NYM: почему одинаковое сечение не делает их взаимозаменяемыми

При ремонте дома выбор проводника нередко сводят к нескольким заметным характеристикам: материал жил, их количество и сечение. Если два изделия имеют медные жилы и выглядят подходящими по размеру, возникает впечатление, что различие между ними несущественно. На примере ПВС и NYM хорошо видно, почему такой подход слишком упрощает задачу.

ПВС относится к проводам и шнурам, рассчитанным в том числе на присоединение электрических машин и бытовых приборов к сети. Область ГОСТ 7399-97 охватывает провода и шнуры с медными жилами для подобных задач при номинальном переменном напряжении до 450/750 В. NYM относится к установочным кабелям с ПВХ-изоляцией; соответствующий тип кабеля рассматривается стандартом DIN VDE 0250-204.

Это различие в назначении важнее внешнего сходства. Провод, рассчитанный прежде всего на гибкое присоединение оборудования, и установочный кабель создаются с разными приоритетами. Один должен хорошо переносить изгибы и оставаться удобным при подключении подвижного или переносного оборудования, другой ориентирован на работу как часть стационарной электрической линии.

ПВС и NYM относятся к разным типам проводников

Аббревиатуры часто воспринимаются просто как названия двух разновидностей электрического кабеля. Технически такое объединение неточно.

ПВС имеет гибкие медные токопроводящие жилы. Такая конструкция позволяет проводу сравнительно легко изгибаться и менять положение. ГОСТ 7399-97 относится именно к категории проводов и шнуров и определяет их применение в том числе для подключения электрических приборов и машин.

Разница проявляется не только при работе с проводником. Она влияет на то, для какой роли изделие проектировалось, какие механические свойства от него ожидаются и в каких условиях его применение имеет технический смысл.

Если сформулировать различие кратко:

• ПВС ценен прежде всего своей гибкостью и приспособленностью к соединениям, где провод может изгибаться;
•
• одинаковое количество жил не означает одинакового назначения;
• одинаковое номинальное сечение не превращает разные типы проводников в прямые аналоги.

Почему гибкость ПВС имеет значение

Многопроволочная жила меняет механические свойства

Гибкий провод легко узнать не только по мягкой наружной оболочке. Основное отличие находится внутри: токопроводящая жила состоит из множества сравнительно тонких проволок.

Такое устройство позволяет жиле изгибаться значительно легче, чем жёсткому проводнику аналогичного сечения. Именно поэтому гибкие проводники удобны там, где соединительный шнур перемещается вместе с прибором, меняет положение или должен проходить по криволинейной траектории.

Категория гибких кабелей и шнуров отдельно выделяется и в системе стандартов IEC 60227, а требования к токопроводящим жилам систематизированы ГОСТ 22483-2021, гармонизированным с IEC 60228.

Гибкость при этом нельзя автоматически трактовать как преимущество для любой электропроводки. Свойство полезно тогда, когда оно соответствует характеру соединения. В стационарной линии провод после монтажа большую часть времени вообще не должен перемещаться.

Гибкий провод предъявляет свои требования к соединениям

Многопроволочная жила ведёт себя в контактном соединении иначе, чем однопроволочная или более жёсткая жила. Отдельные тонкие проволоки должны сохранять правильное положение, а контактный узел — соответствовать типу подключаемого проводника.

Именно здесь становится заметна ошибка подхода «медь есть медь». Электрический контакт зависит не только от металла и площади поперечного сечения. Имеют значение конструкция жилы, тип зажима и соответствие применяемых компонентов друг другу.

По этой причине выбор проводника нельзя отделять от выбора электроустановочных изделий, которыми заканчивается линия.

Чем конструктивно отличается NYM

Типичная конструкция включает изолированные токопроводящие жилы, внутреннее заполнение и наружную оболочку. Конкретное исполнение необходимо определять по маркировке и технической документации выбранного изделия: продукция с похожим названием может выпускаться по различным нормативным документам и иметь отличающиеся характеристики.

Более жёсткий кабель — не недостаток сам по себе

При сравнении в магазине более мягкий ПВС часто кажется удобнее. Он легче изгибается, проще укладывается в руке и может создавать впечатление более технологичного изделия.

Для стационарного кабеля высокая гибкость не является обязательной целью. После формирования трассы кабель должен оставаться на месте, а его механическое поведение оценивается с учётом именно такого режима эксплуатации.

Поэтому сравнивать ПВС и NYM исключительно по удобству изгибания примерно так же малоинформативно, как оценивать строительный материал только по тому, насколько легко его разрезать.

Почему одинаковое сечение не означает одинаковую область применения

Сечение жилы — одна из важнейших электрических характеристик проводника, но оно описывает лишь часть его свойств.

Даже два изделия с одинаковым числом медных жил и одинаковым заявленным сечением могут различаться:

• конструкцией токопроводящей жилы;
• назначением изделия;
• устройством изоляции и общей оболочки;
• механическими свойствами;
• допустимыми режимами эксплуатации;
• требованиями к оконцеванию и соединению;
• нормативным документом, по которому изготовлено изделие.

Требования к силовым кабелям с пластмассовой изоляцией выделены в отдельном стандарте ГОСТ 31996-2012, который устанавливает требования к конструкции, техническим характеристикам, эксплуатационным свойствам и контролю таких кабелей. Сам факт существования отдельных стандартов для проводов, шнуров и силовых кабелей хорошо показывает: назначение электротехнического изделия нельзя определять только по сечению жилы.

ПВС в домашней электрике: где проявляются его сильные стороны

Главное практическое достоинство ПВС связано с гибкостью. Провод подходит для задач, где соединение по своей природе не является полностью неподвижным.

ГОСТ 7399-97 распространяется на провода и шнуры, предназначенные, среди прочего, для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети.

Именно такой сценарий хорошо соответствует конструкции ПВС: прибор можно перемещать, шнур изгибается, положение соединения периодически меняется.

Гибкость полезна и при изготовлении различных соединительных элементов, когда требуется провод, способный многократно принимать новую форму без той жёсткости, которая характерна для установочных кабелей.

Но перенос этих преимуществ на стационарную электропроводку без учёта остальных факторов создаёт ложную аналогию. То, что удобно в соединительном шнуре, не обязательно требуется кабельной линии, скрытой в строительных конструкциях и рассчитанной на длительную неподвижную эксплуатацию.

Само назначение NYM как установочного кабеля делает его более близким по своей концепции к задаче формирования стационарных электрических линий.

Для домашней электропроводки существенны не только токопроводящие жилы, но и вся система: способ прокладки, механическая защита, характеристики оболочки, условия окружающей среды, соединительные коробки, аппараты защиты и электроустановочные изделия.

Поэтому нельзя рассматривать название кабеля как готовое разрешение на применение в любой части дома. Конкретное изделие проверяют по его маркировке, нормативному документу производителя и требованиям к конкретной электроустановке.

Здесь полезно различать два вопроса.

«Относится ли NYM к установочным кабелям?» — да, именно так он классифицируется соответствующим стандартом DIN VDE.

«Подходит ли любой кабель с надписью NYM для любой конкретной домашней линии?» — такой вывод только по названию сделать нельзя. Требования к электроустановкам включают защиту от поражения электрическим током и другие меры безопасности, а характеристики самой линии должны рассматриваться комплексно.

Ошибка: выбирать только по мягкости

ПВС приятно работать руками. Его легко согнуть, провести вокруг препятствия, уложить небольшим радиусом. Из этого иногда делают вывод, что более гибкий провод автоматически удобнее и лучше.

Для эксплуатации кабельной линии такое сравнение мало что говорит.

Удобство монтажа и пригодность к длительной работе — разные характеристики. Кабель может быть менее удобным при изгибании, но при этом лучше соответствовать своему предусмотренному назначению как элемент стационарной сети.

Мягкость оболочки также не показывает качество проводника. По тактильным ощущениям нельзя надёжно определить ни фактическое сечение жил, ни соответствие изделия заявленному стандарту, ни свойства изоляции.

Ошибка: считать, что толстая оболочка решает всё

Внешний диаметр часто воспринимается как показатель защищённости. Чем массивнее выглядит провод или кабель, тем надёжнее он кажется.

Толщина изделия сама по себе не позволяет сделать такой вывод.

Внутри могут находиться разные по конструкции жилы, различные слои изоляции и заполнения. Даже визуально сходные изделия могут быть рассчитаны на разные условия. Стандарты устанавливают требования не к внешнему впечатлению, а к конструкции, характеристикам и результатам испытаний. ГОСТ 31996-2012, например, прямо охватывает конструктивные и эксплуатационные требования к соответствующему классу силовых кабелей.

При покупке полезнее изучить маркировку и сопроводительную информацию, чем пытаться определить назначение изделия по толщине или жёсткости оболочки.

Ошибка: использовать цену как главный критерий

Разница в стоимости нескольких метров кажется небольшой, но при ремонте квартиры общая длина проводки может быть значительной. Возникает желание выбрать более дешёвый вариант и считать изделия одинаковыми, если совпадает сечение.

Такой подход смешивает экономическую и техническую оценку.

Цена ничего не говорит о том, к какому классу относится проводник. Более дешёвое изделие не становится неподходящим только из-за цены, а более дорогое не становится универсальным.

Сначала определяют требуемый тип изделия и его характеристики. Сравнивать стоимость имеет смысл уже между вариантами, которые действительно подходят для одной и той же задачи.

Что ещё учитывать кроме надписи ПВС или NYM

Марка проводника — только один элемент оценки электрической линии. Для безопасной и долговечной системы имеет значение сочетание нескольких характеристик.

Стоит обращать внимание на:

• назначение изделия согласно нормативной и технической документации;
• количество и конструкцию жил;
• номинальное сечение;
• материал и свойства изоляции;
• условия, в которых будет находиться линия;
• способ прокладки и механическую защиту;
• совместимость жил с клеммами и другими контактными соединениями;
• происхождение изделия и полноту маркировки.

Требования к защите в низковольтных электроустановках рассматриваются отдельно от характеристик конкретного кабеля. Например, СП 437.1325800.2018 устанавливает требования к защите от поражения электрическим током, включая основную защиту, защиту при повреждении и дополнительную защиту. Это ещё одна причина не сводить безопасность проводки к выбору одной марки провода.

Почему место эксплуатации принципиально важно

Один и тот же дом содержит разные условия работы электропроводки. Кабель внутри сухого помещения, провод возле оборудования, линия в технической зоне и участок, подвергающийся механическим воздействиям, нельзя оценивать как полностью одинаковые случаи.

Влиять на выбор могут температура, влажность, наличие механических воздействий, возможность перемещения проводника и свойства строительной конструкции.

Особенно важно не переносить характеристики одного исполнения кабеля на все изделия с похожей маркировкой. Точные ограничения следует брать из документации конкретного производителя и применимого нормативного документа.

Для ПВС базовое назначение связано с категорией проводов и шнуров для присоединения электрических машин и приборов. Для NYM исходная концепция — установочный кабель. Уже этого различия достаточно, чтобы отказаться от представления о них как о двух полностью равнозначных материалах.

Что означает долговечность для разных типов проводников

Срок службы электропроводки зависит не только от материала жилы. На состояние изделия воздействуют нагрев, механические напряжения, состояние изоляции, качество контактных соединений и условия окружающей среды.

Гибкий провод может быть хорошо приспособлен к изгибам, но это не превращает его автоматически в оптимальный материал для неподвижной линии на весь срок эксплуатации здания.

Установочный кабель, наоборот, может казаться менее удобным при частом перемещении именно потому, что постоянное движение не является его основной задачей.

Износ также бывает разным. У подвижного соединения большое значение имеют изгибы и механическое воздействие около точек подключения. У стационарной линии важны длительный температурный режим, состояние изоляции, качество соединений и отсутствие повреждений строительными конструкциями.

ПВС или NYM: какой из них лучше

Универсального победителя в таком сравнении нет, потому что ПВС и NYM создавались не как две версии одного и того же изделия.

ПВС имеет смысл оценивать как гибкий провод для соответствующих ему соединительных задач. Его конструкция особенно полезна там, где проводнику необходима подвижность. Область ГОСТ 7399-97 непосредственно включает присоединение электрических приборов и машин к электрической сети.

Такое сравнение гораздо полезнее вопроса о том, какая марка «лучше». Нужные свойства определяются функцией проводника.

Когда настораживает попытка заменить одно другим

Стоит внимательнее отнестись к решению, если единственным аргументом звучит:

• «сечение одинаковое»;
• «оба медные»;
• «этот мягче, значит лучше»;
• «этот толще, значит надёжнее»;
• «так дешевле»;
• «внешне почти одно и то же».

Ни один из этих доводов сам по себе не определяет назначение электротехнического изделия.

Корректное сравнение начинается не с внешнего вида и не с цены, а с вопроса о том, какую функцию должен выполнять проводник и для какого режима эксплуатации он изготовлен.

Что проверить перед выбором проводника для ремонта

Домашняя электропроводка связана с пожарной и электрической безопасностью, поэтому конкретное решение нельзя строить только на сравнительной статье. Выбранное изделие должно соответствовать проекту электрической сети, условиям прокладки, применяемым защитным устройствам и требованиям, действующим для конкретной электроустановки. Требования к защите людей от поражения электрическим током являются самостоятельной частью правил устройства низковольтных электроустановок.

До покупки полезно иметь ответы на несколько предметных вопросов:

• нужна стационарная линия или гибкое присоединение оборудования;
• в каких условиях будет находиться проводник;
• какой нормативный документ указан на конкретном изделии;
• соответствует ли тип жил используемым контактным соединениям;
• предусмотрен ли выбранный тип проводника проектом;
• нет ли у конкретного исполнения дополнительных ограничений производителя.

Такой подход позволяет сравнивать ПВС и NYM по их реальным свойствам, а не по одному признаку.

Главное различие ПВС и NYM

ПВС и NYM могут иметь одинаковое количество медных жил и одинаковое номинальное сечение, но эти совпадения не делают их взаимозаменяемыми.

ПВС относится к проводам и шнурам, среди основных задач которых предусмотрено присоединение электрических машин и бытовых приборов к сети. Его гибкая многопроволочная конструкция соответствует задачам, где провод должен сохранять подвижность.

Именно назначение, конструкция и реальные условия эксплуатации дают содержательный ответ на вопрос о различиях между ними. Сечение показывает важную характеристику токопроводящей жилы, но не описывает изделие целиком. При ремонте дома это особенно существенно: проводник является частью общей электрической системы, и надёжность линии определяется соответствием всех её элементов своим задачам, а не внешним сходством двух кусков кабеля.
