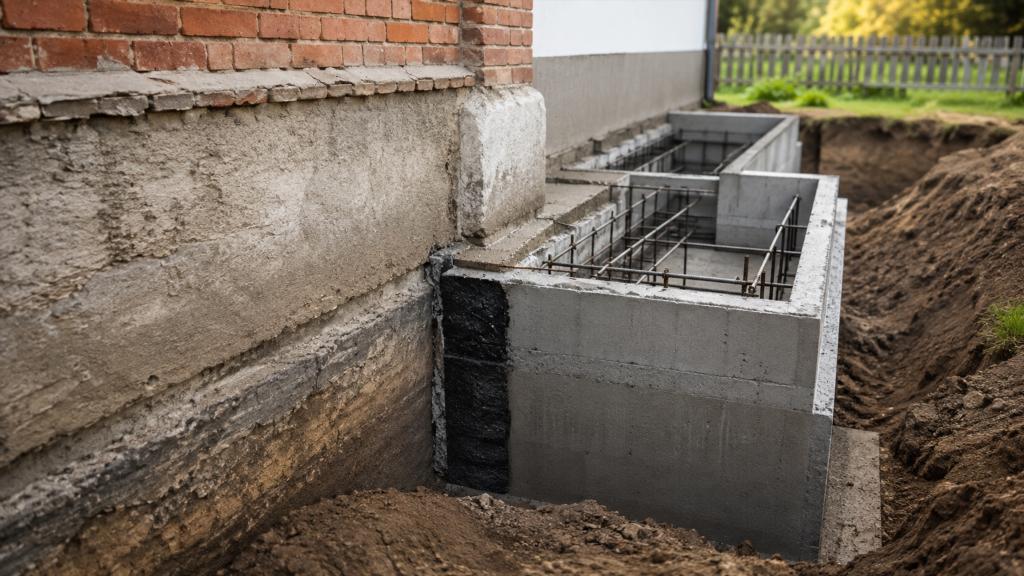

Примыкание нового фундамента к существующему: что учитывать при расширении основания дома

Расширение уже построенного дома, устройство пристройки, крыльца, веранды или дополнительного помещения нередко приводит к необходимости разместить новый фундамент рядом с существующим. На первый взгляд задача кажется простой: рядом с готовым основанием появляется ещё один бетонный участок, который должен продолжить старую конструкцию. На практике именно зона их соприкосновения становится одним из наиболее чувствительных мест.

Старый и новый фундамент находятся в разных условиях. Существующая часть уже воспринимала нагрузку здания, прошла определённый период осадки, несколько сезонных циклов замерзания и оттаивания грунта. Новый фундамент только начинает взаимодействовать с основанием и нагрузкой. Даже если обе конструкции внешне одинаковы, их поведение может различаться.

Главный вопрос при таком расширении заключается не в самом факте добавления бетона, а в том, должны ли два основания работать как единая конструкция или сохранять относительную независимость. Ответ зависит от состояния существующего дома, характеристик грунта, назначения пристройки, конструкции стен и многих других факторов.

Почему нельзя рассматривать новый фундамент как простое продолжение старого

Бетон способен образовать прочную конструкцию, но залитый позднее участок не становится автоматически единым целым с бетоном, который затвердел много лет назад. Между ними существует граница, а механическая работа этой зоны зависит от того, как устроено примыкание.

Кроме того, старый фундамент уже имеет собственную историю нагрузок. Грунт под ним мог уплотниться, частично осесть или изменить влажностный режим. Под новым основанием ситуация иная.

Различия особенно заметны, если пристройка существенно отличается от основной части здания:

• имеет меньшую или большую массу;
• выполнена из другого стенового материала;
• имеет отдельную кровлю;
• располагается на участке с другим состоянием грунта;
• имеет иную геометрию основания;
• отапливается иначе, чем существующее здание.

Из-за этого одинаковая конструкция фундамента сама по себе ещё не гарантирует одинакового поведения.

Что происходит в месте примыкания

Зона между старым и новым фундаментом воспринимает перемещения обеих конструкций. Если они происходят синхронно и имеют близкую величину, соединение испытывает сравнительно небольшие дополнительные воздействия. При различной осадке или сезонных подвижках напряжения могут концентрироваться именно здесь.

Результатом могут стать трещины не только в самом фундаменте, но и выше — в стенах, отделке, местах примыкания кровли и внутренних перегородках.

Характерные проблемы связаны не обязательно с разрушением основания. Иногда фундамент сохраняет несущую способность, а заметные повреждения появляются в более хрупких элементах здания. Например, штукатурка или облицовка способны треснуть при перемещениях, которые сама бетонная конструкция переносит без критических последствий.

Старый бетон и новый бетон работают по-разному

Поверхность затвердевшего бетона уже не обладает свойствами свежей бетонной смеси. Контакт нового материала со старым представляет собой отдельный конструктивный узел.

Нельзя рассчитывать только на то, что новый бетон «приклеится» к существующему основанию и две части автоматически начнут воспринимать нагрузки как монолитная конструкция.

Если проект предполагает совместную работу, необходимо учитывать передачу усилий через соединение. Если же части должны перемещаться независимо, чрезмерно жёсткая связь способна создать дополнительные напряжения.

Жёсткое и независимое примыкание

Условно подходы к сопряжению можно разделить на два типа: соединение, рассчитанное на совместную работу оснований, и примыкание с возможностью некоторого независимого перемещения.

Оба варианта применяются в строительстве, но предназначены для разных условий.

Когда рассматривают совместную работу

Жёсткая связь предполагает, что новый и существующий участок основания должны воспринимать определённые нагрузки как взаимосвязанная система.

Такое решение требует оценки не только нового фундамента, но и старого. Важно понимать, способен ли существующий участок воспринимать дополнительные воздействия и насколько надёжна его конструкция.

Особое значение имеют:

• фактическое состояние старого бетона;
• наличие трещин и деформаций;
• конструкция существующего армирования;
• характер нагрузки от пристройки;
• особенности грунтового основания;
• вероятность различной осадки.

Попытка максимально прочно соединить две конструкции без оценки этих факторов не всегда повышает надёжность. Иногда она лишь переносит деформации из одного участка в другой.

Когда основания оставляют относительно независимыми

Другой подход заключается в том, что старый и новый фундамент рассматриваются как отдельные конструкции. Между ними предусматривается узел, способный воспринимать возможные относительные перемещения без жёсткой передачи всех возникающих усилий.

Такой принцип может быть актуален, если пристройка значительно отличается по массе, конструктивной схеме или условиям работы.

Независимость оснований, однако, не означает, что можно игнорировать соединение остальных частей здания. Стены, крыша, наружная и внутренняя отделка тоже должны учитывать возможную разницу перемещений.

Почему осадка нового участка особенно важна

Под существующим домом грунт уже длительное время находится под нагрузкой. Под новой пристройкой нагрузка возникает позже. В начальный период после строительства её основание может изменять своё положение относительно старого дома.

Даже небольшое различие способно проявиться выше фундамента.

Типичные признаки таких перемещений:

• трещины рядом с местом соединения старой и новой стены;
• расхождение отделочных материалов;
• изменение зазоров около дверей;
• повреждение жёстких примыканий;
• трещины в стяжке;
• деформации наружной облицовки.

Подобные признаки не позволяют самостоятельно определить причину. Они лишь показывают, что две части здания могут перемещаться относительно друг друга.

Роль грунта под фундаментом

Состояние грунта часто влияет на результат сильнее, чем визуальное сходство старого и нового основания.

Разные участки одного участка земли могут отличаться по составу, влажности и степени уплотнения. Особенно осторожной оценки требуют зоны, где ранее выполнялись земляные работы, проходили траншеи, располагались насыпи или была изменена планировка рельефа.

Неодинаковая несущая среда

Старый дом может стоять на грунте естественного сложения, а новая часть оказаться над ранее нарушенным или насыпным участком. Внешне это незаметно.

Проблема заключается в различной деформативности основания. Даже при одинаковой нагрузке одна зона может изменять объём сильнее другой.

Влага и сезонные изменения

Поведение грунта зависит и от воды. На условия около нового фундамента могут влиять:

• направление поверхностного стока;
• водостоки с кровли;
• особенности рельефа;
• близость дренажа;
• нарушение старой отмостки;
• изменение площади застройки;
• промерзание грунта.

Пристройка сама способна изменить прежний водный и температурный режим участка возле дома.

Почему глубина старого и нового основания имеет значение

При расширении здания иногда пытаются ориентироваться исключительно на видимую геометрию существующего фундамента. Этого недостаточно.

Работа основания связана не только с его шириной или материалом, но и с тем, на какие слои грунта передаётся нагрузка. Если новое и старое основания взаимодействуют с грунтом по-разному, их деформации также могут отличаться.

Разница может быть связана с:

• глубиной расположения подошвы;
• типом фундаментной конструкции;
• состоянием грунта под подошвой;
• наличием подсыпки;
• уровнем грунтовых вод;
• историей строительства старого дома.

При этом копирование размеров существующего фундамента не обязательно воспроизводит исходные условия его работы.

Состояние старого фундамента перед расширением

Новый фундамент нельзя оценивать отдельно от конструкции, к которой он примыкает. Если существующее основание имеет повреждения, соединение с ним способно осложнить ситуацию.

Перед проектированием расширения важны сведения о состоянии старого здания.

Внимания заслуживают:

• заметные трещины в фундаменте или цоколе;
• следы длительного намокания;
• разрушение поверхности бетона;
• коррозионные повреждения;
• перекосы проёмов;
• старые трещины в стенах;
• следы предыдущего ремонта основания.

Особенно полезно отличать давно стабилизировавшиеся дефекты от изменений, которые продолжают развиваться. Внешне одинаковые трещины могут иметь разную природу.

Рабочий шов между старым и новым бетоном

Когда бетон укладывается не одновременно, между участками возникает рабочая граница. Это принципиально отличает расширение готового фундамента от бетонирования одной конструкции за один строительный цикл.

Рабочий шов может участвовать в передаче усилий, но его свойства зависят от конструктивного решения и состояния контактной поверхности.

Ошибочно воспринимать такой шов только как косметическую линию между двумя участками бетона. Он может оказаться зоной концентрации напряжений, проникновения влаги или появления трещины.

Влага в зоне примыкания

Даже если конструктивная прочность соединения достаточна, остаётся вопрос влагозащиты.

Через неплотности вода может проникать:

• в подземные помещения;
• в цоколь;
• к отделочным слоям;
• в зоны утепления;
• к металлическим элементам.

В результате узел примыкания требует оценки одновременно с точки зрения механической работы и защиты от влаги.

Армирование и связь двух конструкций

Арматура используется для восприятия растягивающих усилий в железобетонных конструкциях. При сопряжении нового и старого основания она может участвовать в передаче нагрузок через границу между ними.

Однако само наличие металлических связей ещё не означает, что узел спроектирован правильно.

Значение имеют свойства старого бетона, положение существующего армирования, направление усилий и общая расчётная схема.

Особенно рискованно рассматривать соединительные элементы как универсальный способ «усилить» любой стык. Чрезмерно жёсткая связь при заметной разнице осадки способна передавать значительные усилия на существующую конструкцию.

По этой причине конструкцию соединения выбирают одновременно с общей схемой пристройки, а не отдельно от неё.

Масса пристройки влияет на поведение основания

Пристройки могут сильно различаться по нагрузке на грунт. Небольшое крыльцо, закрытая веранда и капитальная часть жилого дома создают принципиально разные условия.

На нагрузку влияют не только стены.

Учитываются также:

• перекрытия;
• кровля;
• внутренние конструкции;
• эксплуатационные нагрузки;
• снеговая нагрузка;
• возможное оборудование;
• отделочные материалы.

Если новая часть значительно легче основной, это не исключает проблем. Она может по-другому реагировать на сезонные перемещения грунта.

Тяжёлая пристройка, напротив, способна создавать заметную дополнительную осадку.

Почему важна конструкция стен

Фундамент и стены работают совместно. Способность здания переносить небольшие относительные перемещения во многом зависит от материала и конструктивной схемы надземной части.

Кладочные стены обычно чувствительны к неравномерным деформациям. Трещина может появиться рядом с местом примыкания даже при сравнительно небольшом смещении основания.

Некоторые каркасные конструкции способны переносить небольшие перемещения иначе, но у них возникают собственные проблемы с отделкой, гидроизоляцией и кровельными примыканиями.

Особенно внимательно оценивают место, где новая стена соединяется со старой. Жёсткое соединение стен при независимой работе фундаментов может свести на нет смысл разделения оснований.

Кровля тоже участвует в общей схеме

При строительстве пристройки основное внимание часто сосредотачивается на фундаменте, хотя верхнее примыкание здания не менее важно.

Если старая и новая часть перемещаются неодинаково, это отражается на кровельном узле. Жёсткие элементы могут испытывать деформации, а герметичные соединения — терять плотность.

В результате проблемы фундамента иногда проявляются не внизу здания, а в виде:

• протечек возле примыкания крыши;
• трещин в отделке;
• деформации карнизов;
• смещения элементов облицовки.

Фундамент нельзя рассматривать отдельно от стен и крыши пристройки.

Типичные ошибки при планировании расширения фундамента

Многие проблемы возникают ещё до начала строительных работ.

Распространены несколько ошибочных представлений:

• достаточно повторить размеры старого фундамента;
• чем жёстче соединение, тем надёжнее конструкция;
• старый фундамент уже не может двигаться;
• небольшой вес пристройки исключает осадку;
• бетон двух разных возрастов автоматически станет монолитом;
• трещину между частями всегда можно устранить отделкой;
• одинаковый грунт на поверхности означает одинаковые условия на глубине.

Каждый из этих подходов упрощает реальную работу системы.

Особенно опасна попытка оценивать фундамент только по видимой надземной части. Существенные характеристики основания скрыты в грунте.

Какие данные важны при оценке решения

Для грамотного проектирования полезна информация не только о будущей пристройке, но и о существующем доме.

Обычно значение имеют сведения о:

• конструкции старого фундамента;
• его фактическом состоянии;
• материале и массе основного здания;
• предполагаемой конструкции пристройки;
• грунтовых условиях;
• рельефе участка;
• водном режиме;
• истории деформаций здания.

Если старый фундамент строился давно и документация не сохранилась, часть параметров приходится устанавливать по фактическому состоянию конструкции.

Когда особенно важна профессиональная оценка

Расширение существующего фундамента относится к работам, способным повлиять на несущие конструкции здания. Ошибка может проявиться не сразу, а после сезонных изменений грунта или накопления деформаций.

Особенно внимательного анализа требуют ситуации, когда:

• у дома уже есть трещины;
• пристройка капитальная и тяжёлая;
• неизвестна конструкция старого основания;
• участок имеет сложный рельеф;
• грунт неоднороден;
• возле дома наблюдается высокая влажность;
• новая часть существенно отличается по этажности или конструкции;
• планируется жёсткое объединение старого и нового основания.

Здесь полезно оценивать не отдельный стык, а всю систему: грунт, фундамент, стены, перекрытия и кровлю.

Что стоит уточнить у конструктора

До выбора способа примыкания полезно получить ответы на конкретные вопросы:

• должна ли новая часть фундамента работать совместно со старой;
• допустимы ли относительные перемещения между частями здания;
• в каком состоянии находится существующий фундамент;
• насколько вероятна разная осадка;
• как будет работать соединение стен;
• каким образом учитывается кровельное примыкание;
• как защищается зона стыка от воды;
• способна ли старая конструкция воспринимать дополнительные воздействия.

Такая постановка вопроса помогает уйти от упрощённой идеи «долить бетон» и рассматривать расширение как изменение всей конструктивной схемы здания.

Главное при примыкании нового фундамента к готовому

Новый фундамент рядом со старым — это не просто дополнительный объём бетона. Две части имеют разный возраст, разную историю нагрузок и нередко неодинаковые условия взаимодействия с грунтом.

Надёжность зависит от того, насколько правильно учтены возможная осадка, состояние старой конструкции, масса пристройки, свойства грунта, рабочий шов, влагозащита и характер соединения надземных элементов.

Жёсткое объединение не является универсально более надёжным вариантом, как и полное разделение оснований не подходит для любой ситуации. Важна согласованность всей схемы здания.

Если примыкание рассматривается ещё на стадии проектирования пристройки, легче предусмотреть возможные перемещения и избежать узлов, которые будут концентрировать напряжения. Исправление трещин и деформаций после строительства обычно значительно сложнее, чем оценка поведения двух оснований до начала работ.
