Отопление под стяжкой в новостройке: что важно знать перед ремонтом

В новостройках отопительные коммуникации нередко прокладывают скрыто, размещая трубы в конструкции пола и закрывая их стяжкой. Для владельца квартиры такое решение выглядит аккуратно: вдоль стен нет заметных труб, радиаторы подключены через короткие выводы, интерьер проще планировать. Однако скрытая прокладка означает, что значительная часть системы отопления после завершения строительных работ становится недоступной для обычного осмотра.

Особое значение это приобретает перед ремонтом. Стяжку сверлят, штробят, частично демонтируют, через неё крепят перегородки, пороги, направляющие, сантехническое оборудование и различные элементы интерьера. Если не учитывать расположение отопительных труб, обычная ремонтная операция может привести к повреждению коммуникаций.

Кроме того, трубы отопления под стяжкой иногда ошибочно принимают за полноценный водяной тёплый пол. Эти системы могут находиться в одной строительной конструкции, но имеют разное назначение и принцип работы. Понимание устройства скрытого отопления помогает оценить состояние квартиры, грамотно подготовиться к отделке и избежать решений, способных осложнить эксплуатацию жилья.

Что означает отопление под стяжкой

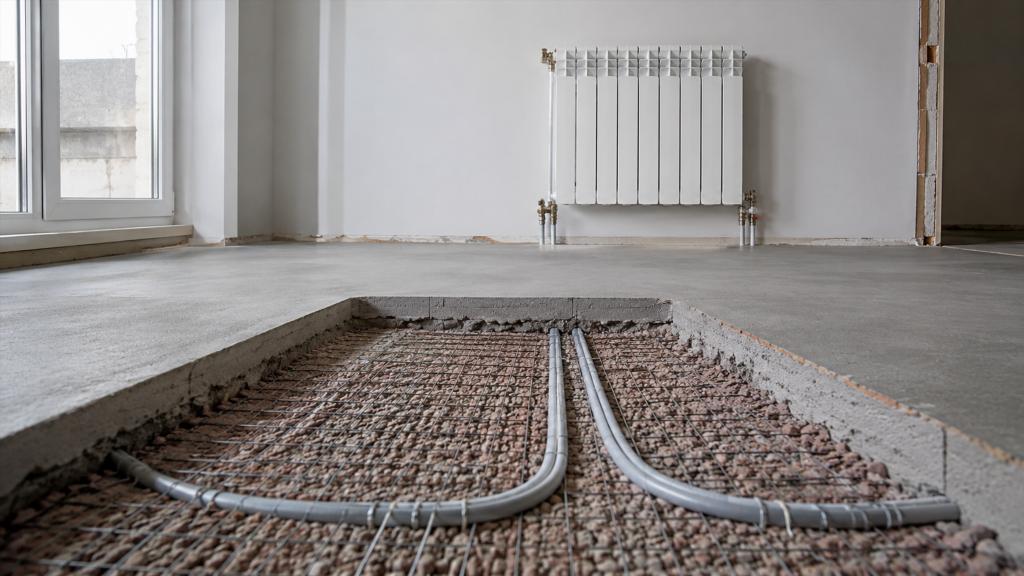

Фраза «отопление под стяжкой» может описывать ситуацию, когда трубы системы отопления проходят внутри конструкции пола от распределительного узла или стояка к радиаторам.

Вместо привычной схемы с открытыми трубами вдоль стен коммуникации скрыты под напольным покрытием. На поверхности остаются радиаторы, регулирующая арматура и небольшие участки подключения.

Такое решение встречается в современных многоквартирных домах по нескольким причинам:

• интерьер получается визуально аккуратнее;
• трубы не мешают расстановке мебели;
• сокращается количество открытых инженерных коммуникаций;
• систему можно организовать с индивидуальными подводками к отопительным приборам;
• упрощается архитектура помещений без заметных горизонтальных труб вдоль стен.

Сам факт нахождения трубы внутри стяжки не означает, что весь пол используется как отопительный прибор. Теплоноситель проходит по коммуникации, но основную отдачу тепла в большинстве таких систем обеспечивают радиаторы.

Чем скрытая разводка отличается от тёплого пола

Различие между обычными отопительными трубами под стяжкой и водяным тёплым полом принципиальное.

Скрытая подводка к радиаторам

В такой системе труба выполняет транспортную функцию. Она доставляет теплоноситель от распределительного участка системы к радиатору и обратно.

Трасса может проходить через помещение, но её расположение определяется прежде всего удобством подключения отопительных приборов.

Поверхность пола при этом способна немного нагреваться над трубой, однако равномерное отопление всей площади не является основной задачей.

Водяной тёплый пол

У тёплого пола сама поверхность является крупным отопительным элементом. Трубы распределяются по площади помещения так, чтобы передавать тепло конструкции пола.

Для такой системы важны другие характеристики: равномерность размещения контуров, температурный режим поверхности, особенности напольного покрытия и регулирование подачи теплоносителя.

Если отдельная полоса пола около стены или по линии между коллектором и радиатором кажется тёплой, этого недостаточно, чтобы считать квартиру оборудованной тёплым полом.

Почему расположение труб нужно выяснить до начала ремонта

Скрытая коммуникация остаётся частью действующей инженерной системы даже после того, как сверху уложены финишное покрытие, мебель и встроенные конструкции.

Главный риск связан с механическим повреждением трубы.

Во время ремонта пол может подвергаться самым разным воздействиям. В него устанавливают крепёж, монтируют направляющие перегородок, фиксируют пороги, закрепляют некоторые виды оборудования. Иногда возникает необходимость локально удалить стяжку или изменить уровень пола.

Если отопительная трасса проходит именно в месте выполнения работы, повреждение может произойти внезапно.

Опасность скрытой трубы состоит ещё и в том, что визуально определить её положение после завершения строительных работ невозможно. Поверхность пола выглядит однородной, а фактический маршрут коммуникаций скрыт внутри конструкции.

Поэтому перед серьёзным ремонтом полезно иметь представление хотя бы о следующих вещах:

• откуда подходят трубы к каждому радиатору;
• где находится распределительный узел, если он предусмотрен;
• существуют ли схемы скрытой разводки;
• проходили ли коммуникации по полу или частично по другим конструкциям;
• менялась ли первоначальная система после сдачи дома.

Чем сложнее будущая перепланировка или отделка, тем важнее такая информация.

Какие документы могут оказаться полезными

Наиболее ценным источником информации о скрытых инженерных сетях являются документы, отражающие фактическое расположение коммуникаций.

В идеальной ситуации у владельца есть схема, на которой видно, как проложены трубы отопления. На практике набор передаваемых документов различается, а детализация схем может быть неодинаковой.

Полезную информацию могут содержать:

• техническая документация на квартиру;
• материалы по системе отопления дома;
• исполнительные схемы инженерных коммуникаций;
• документы, полученные при приёмке квартиры;
• фотографии строительного этапа до устройства чистовой отделки;
• сведения от управляющей или обслуживающей организации.

Особенно ценны фотографии, сделанные до заливки стяжки. На них иногда хорошо видно направление труб, расположение защитных элементов и точки подхода к радиаторам.

При этом фотография без понятной привязки к стенам и размерам помещения не всегда позволяет точно определить трассу после завершения ремонта.

Можно ли определить трубы без вскрытия пола

Существуют способы обследования скрытых коммуникаций без полного разрушения стяжки, но их возможности не следует переоценивать.

Некоторые приборы позволяют обнаруживать температурные различия или неоднородности внутри строительной конструкции. Результат зависит от материала пола, глубины расположения коммуникации, температуры теплоносителя, толщины стяжки и других условий.

Тепловизионное обследование

Если по трубам циркулирует нагретый теплоноситель, их маршрут иногда проявляется на поверхности пола как зона с отличающейся температурой.

Такой метод удобен тем, что позволяет увидеть общую картину без демонтажа покрытия. Однако видимость трассы сильно зависит от режима работы отопления и свойств конструкции пола.

Толстое покрытие, теплоизоляционные материалы или близкое расположение нескольких источников тепла могут затруднить интерпретацию изображения.

Поиск скрытых коммуникаций приборами

Для обследования строительных конструкций применяются детекторы различных типов. Они способны реагировать на металл и некоторые другие неоднородности.

Но отопительная труба не всегда металлическая. В современных системах используются разные материалы, поэтому универсального бытового способа точно обнаружить любую трубу через готовый пол не существует.

Если от результата зависит безопасность последующих работ, ориентироваться только на приблизительное показание простого детектора рискованно.

Какие риски связаны со скрытой отопительной системой

Сама скрытая прокладка не является недостатком. При качественном проектировании и монтаже такая система может долго работать без вмешательства.

Проблемы возникают в основном тогда, когда коммуникация повреждена, имеет дефект или становится препятствием при последующем ремонте.

Сложность доступа

Открытую трубу можно осмотреть практически по всей длине. Скрытую — только в местах выхода из конструкции.

Если неисправность находится под напольным покрытием и стяжкой, для доступа к ней может потребоваться локальное вскрытие пола.

Это увеличивает объём сопутствующих работ: после ремонта коммуникации приходится восстанавливать основание и отделку.

Последствия механического повреждения

Повреждение отопительной трубы способно привести к утечке теплоносителя.

При значительной протечке вода может попасть внутрь конструкции пола, распространиться на соседние участки помещения и вызвать повреждение отделочных материалов.

В многоквартирном доме ситуация дополнительно осложняется возможным воздействием на нижерасположенные помещения.

Сложность раннего обнаружения небольших дефектов

Незначительная утечка внутри конструкции не всегда сразу проявляется заметной лужей.

На проблему могут косвенно указывать изменение состояния напольного покрытия, появление локальной влажности или другие нетипичные признаки.

Такие проявления требуют профессиональной диагностики, поскольку похожие симптомы способны иметь и другое происхождение.

На что обратить внимание при приёмке новостройки

Если квартира принимается до полноценного ремонта, это удачный момент для сбора информации о скрытых коммуникациях.

Полезно обратить внимание не только на внешний вид радиаторов, но и на общую организацию отопительной системы.

Стоит выяснить:

• как подключены отопительные приборы;
• где проходят основные линии;
• предусмотрен ли квартирный распределительный узел;
• доступны ли схемы разводки;
• есть ли видимые повреждения пола около выводов труб;
• имеются ли следы влаги возле отопительных приборов;
• насколько аккуратно выполнены выходы коммуникаций из строительных конструкций.

Особого внимания заслуживают места, где труба выходит из пола и подключается к радиатору. Именно здесь можно визуально оценить хотя бы небольшой доступный участок системы.

Почему нельзя ориентироваться только на положение радиаторов

Иногда владельцы предполагают, что трубы проходят по кратчайшей прямой от одной очевидной точки к радиатору. Такое предположение может оказаться ошибочным.

Фактический маршрут зависит от проекта отопления, расположения распределительного оборудования, других инженерных коммуникаций и строительных ограничений.

Трасса способна менять направление или обходить отдельные зоны. Несколько труб могут проходить рядом.

Особенно рискованно переносить предполагаемый маршрут одной комнаты на всю квартиру. Даже внешне одинаковые помещения могут иметь разные схемы разводки.

Для ремонтных работ важны фактические сведения, а не геометрически наиболее логичный путь.

Как скрытые трубы влияют на устройство перегородок

В новостройках владельцы нередко меняют внутреннюю планировку, устанавливая дополнительные перегородки.

Некоторые конструкции требуют крепления направляющих к полу. Если под местом установки проходит отопительная линия, появляется риск повреждения коммуникации крепежом.

Это не означает, что любые перегородки в квартире со скрытым отоплением невозможны. Однако расположение инженерных сетей необходимо учитывать ещё на этапе планирования работ.

Похожая ситуация возникает с различными стационарными конструкциями, которые предполагают механическое крепление через поверхность пола.

Чем глубже предполагаемое вмешательство в основание, тем важнее заранее установить, что находится внутри него.

Почему осторожность нужна при замене стяжки

В некоторых квартирах владельцы полностью или частично переделывают основание пола. Причиной могут быть дефекты поверхности, перепады высоты, изменение состава пола или новая планировка.

При наличии отопительных труб стяжка перестаёт быть просто слоем строительного раствора. Она одновременно окружает действующие коммуникации.

Механическое разрушение основания без знания положения труб связано с очевидным риском их повреждения.

Кроме того, при локальном вскрытии важно учитывать, что коммуникация может находиться ближе к поверхности, чем предполагается по внешнему виду пола.

Состояние самой стяжки также нельзя оценивать отдельно от инженерных элементов, находящихся внутри неё.

Какие признаки не стоит игнорировать после начала эксплуатации

В исправной системе скрытые трубы практически не напоминают о себе.

Насторожить должны изменения, которых раньше не наблюдалось и которым нет очевидного объяснения.

К таким признакам могут относиться:

• локальная влажность пола;
• неожиданное изменение состояния напольного покрытия;
• пятна или следы влаги в нижней части стен;
• нетипичное снижение эффективности отопления;
• повторяющаяся необходимость вмешательства в параметры системы;
• подозрительные изменения около мест выхода труб к радиаторам.

Один признак сам по себе не подтверждает повреждение трубы. Влага, например, может быть связана с водоснабжением, канализацией, конденсатом или строительной влажностью.

Однако скрытое расположение отопления делает длительное игнорирование подобных симптомов нежелательным.

Что учитывать при выборе напольного покрытия

Наличие отопительных коммуникаций внутри стяжки обычно не ограничивает выбор покрытия так же сильно, как полноценный тёплый пол.

Трубы занимают лишь часть площади и не предназначены для равномерного нагрева всей поверхности.

Тем не менее локальные температурные изменения возможны. Их выраженность зависит от расположения коммуникаций, режима отопления и конструкции пола.

При выборе покрытия важно различать две ситуации: отдельные отопительные трубы внутри основания и систему подогрева всей поверхности.

Для настоящего тёплого пола совместимость покрытия с температурным режимом имеет существенно большее значение.

Можно ли считать скрытую разводку преимуществом

У решения есть как удобные стороны, так и ограничения.

К преимуществам относят отсутствие заметных труб вдоль стен. Это улучшает внешний вид помещений, облегчает отделку и позволяет свободнее использовать пространство рядом с отопительными приборами.

Скрытая разводка также хорошо вписывается в современные планировочные решения, где инженерные коммуникации стараются сделать визуально незаметными.

Главный недостаток — труднодоступность.

Пока система исправна, эта особенность практически не ощущается. При ремонте, повреждении или необходимости изменения разводки доступ к коммуникации становится значительно сложнее, чем при открытом монтаже.

Поэтому качество первоначального устройства скрытой системы особенно важно.

Какие ошибки владельцев встречаются чаще всего

Одна из распространённых ошибок — начинать активные работы с полом, не выяснив, где проходят коммуникации.

Не менее рискованно полностью доверять предположениям о маршруте труб.

Также встречается ошибочное убеждение, что любое нагревание пола над отопительной трубой означает наличие тёплого пола. Из-за этого владельцы могут неверно оценивать устройство системы и её возможности.

Проблемы создаёт и отсутствие сохранённой технической информации. Документы и фотографии скрытых коммуникаций нередко теряются после завершения ремонта, хотя через несколько лет они могут оказаться особенно ценными.

Полезно сохранять:

• имеющиеся схемы;
• фотографии инженерных коммуникаций;
• документы на выполненные изменения;
• сведения о расположении распределительных узлов;
• информацию о ремонтах отопительной системы.

Такая документация облегчает последующее обслуживание квартиры и подготовку к новым ремонтным работам.

Что важно знать о соединениях под стяжкой

Надёжность скрытого участка зависит не только от материала трубы, но и от конструкции всей системы.

Особое значение имеют соединения. Любое соединение представляет собой более сложный участок, чем непрерывный отрезок трубы, поэтому способ организации скрытой разводки имеет большое значение для ремонтопригодности и долговечности.

По внешнему виду готовой квартиры определить количество и расположение скрытых соединений обычно невозможно.

Если информация об устройстве системы доступна в проектной или исполнительной документации, её стоит сохранить вместе с другими сведениями о квартире.

Как отопление под стяжкой влияет на будущую перепланировку

Перепланировка затрагивает не только стены. Изменение расположения помещений может повлечь перенос радиаторов, установку новых перегородок, изменение уровня пола и переустройство отдельных зон.

Скрытая отопительная разводка становится одним из инженерных ограничений проекта.

Это особенно важно, если новый элемент интерьера или строительная конструкция должна пересекать предполагаемый маршрут труб.

До начала серьёзных изменений желательно рассматривать план отопления вместе с планами электрики, водоснабжения и других скрытых коммуникаций. Такой подход снижает вероятность конфликта между новым интерьером и существующей инженерной системой.

Когда требуется профессиональное обследование

Обычная отделка, не затрагивающая основание пола, часто не требует сложных исследований скрытой системы.

Профессиональная диагностика становится гораздо более оправданной, когда предстоят работы непосредственно со стяжкой либо есть признаки возможной неисправности.

Особое внимание требуется в ситуациях, когда:

• точный маршрут труб неизвестен;
• планируется механическое вмешательство в пол;
• появились подозрительные следы влаги;
• отопление работает нестабильно;
• квартира уже подвергалась неизвестным переделкам;
• имеющиеся схемы расходятся с фактическим расположением оборудования.

Специалист оценивает систему не только по одному признаку, а по совокупности данных. Это особенно важно для скрытых коммуникаций, где прямой визуальный осмотр большей части трассы невозможен.

Что стоит сохранить после ремонта

После завершения ремонта информация о скрытых коммуникациях становится ещё ценнее.

Если часть пола вскрывалась и фактическое положение труб удалось увидеть, полезно зафиксировать результат до восстановления покрытия.

Для дальнейшей эксплуатации квартиры ценны фотографии с понятной привязкой к стенам, дверным проёмам и другим постоянным элементам помещения.

Если отопительная система изменялась, желательно сохранить документацию на выполненные работы. Через несколько лет подробности легко забываются, а новый собственник или мастер уже не сможет восстановить их по внешнему виду квартиры.

Главное об отоплении под стяжкой в новостройке

Скрытая разводка отопления позволяет убрать значительную часть коммуникаций из интерьера, но требует более внимательного отношения к конструкции пола.

Перед ремонтом особенно важно понимать, где проходят трубы и какое именно назначение они имеют. Обычная подводка к радиаторам и водяной тёплый пол — разные системы, даже если обе находятся внутри стяжки.

Наибольшие риски возникают при сверлении, демонтаже и других работах, затрагивающих основание пола. Предполагаемый маршрут трубы нельзя считать достоверным только потому, что он выглядит логичным.

Схемы, фотографии и техническая документация скрытых коммуникаций помогают безопаснее планировать ремонт и упрощают дальнейшую эксплуатацию квартиры. Пока отопительная система работает исправно, её скрытое расположение почти незаметно. Но знание её устройства становится особенно ценным в тот момент, когда интерьер или инженерные сети требуется изменить.
