Нужна ли гофра для электропроводки: где она полезна, а где ее роль переоценивают

Гофрированная труба часто воспринимается как почти обязательная часть электропроводки. Провода в стенах, под потолком, в перегородках и хозяйственных помещениях нередко помещают в гибкую оболочку даже тогда, когда ее назначение до конца неясно. Из-за этого вокруг гофры появилось немало противоположных мнений: одни считают ее важной защитой кабеля, другие называют лишним элементом, который только усложняет работу.

Оба подхода слишком категоричны. Гофра действительно способна выполнять полезные функции, но сама по себе она не делает электропроводку безопаснее при любых условиях. Ее ценность определяется тем, от чего требуется защитить кабель, где проходит линия, каким воздействиям она может подвергаться и какую роль оболочка должна выполнять.

Гораздо полезнее рассматривать гофрированную трубу не как обязательный атрибут проводки, а как один из способов дополнительной защиты и организации кабеля.

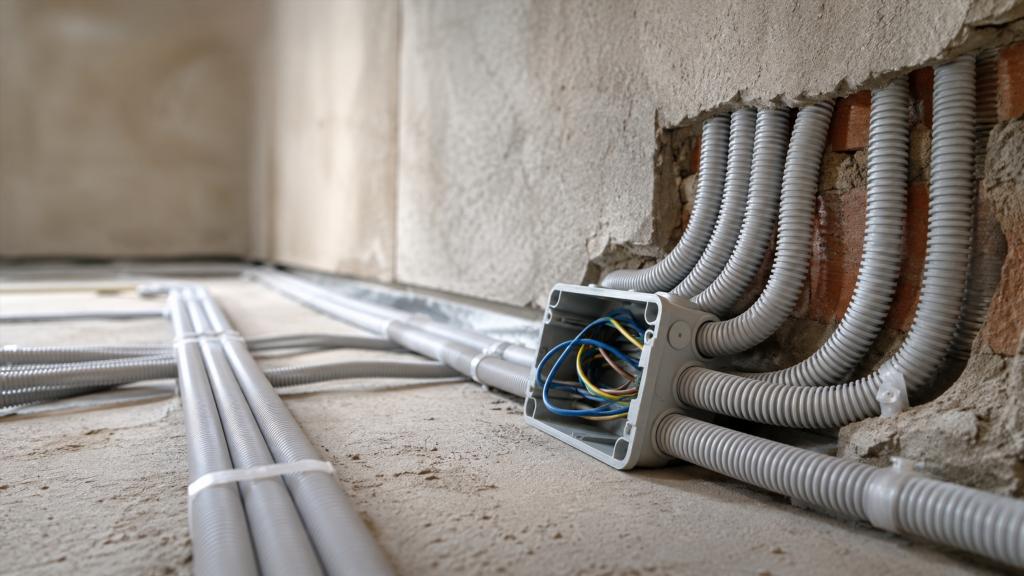

Что представляет собой гофра для электропроводки

Электротехническая гофра — это гибкая труба с ребристой поверхностью, внутри которой размещают кабель или отдельные проводники в тех случаях, где такой способ прокладки допустим.

Ребристая конструкция позволяет трубе изгибаться без сложных фасонных элементов. Благодаря этому она удобна там, где линия меняет направление или проходит по неровному основанию.

Гофра может различаться по материалу и механическим свойствам. Встречаются легкие пластиковые варианты, более жесткие трубы, изделия с повышенной устойчивостью к внешним воздействиям, а также металлические разновидности.

При этом слово «гофра» объединяет достаточно разные изделия. Одинаковый внешний вид не означает одинакового назначения. Оболочка, рассчитанная на спокойные условия внутри помещения, и труба для участков с повышенной механической нагрузкой могут заметно различаться по своим возможностям.

Зачем вообще помещают провод в гофру

Основная функция гофрированной трубы — создать дополнительный слой между кабелем и окружающей средой.

В зависимости от условий оболочка может помогать:

• уменьшать вероятность случайного механического повреждения кабеля;
• отделять проводку от окружающих материалов;
• объединять несколько проводников в одну организованную трассу;
• защищать кабель от загрязнений во время строительных и отделочных работ;
• снижать риск повреждения оболочки при контакте с некоторыми поверхностями;
• упрощать визуальное разделение разных линий;
• формировать более аккуратную открытую или техническую проводку.

Эти свойства полезны, но у каждого из них есть ограничения. Тонкая пластиковая труба, например, способна защитить кабель от небольшого трения, однако ее нельзя воспринимать как полноценную броню от сильного удара или сверления.

От каких воздействий гофра действительно помогает

Мелкие механические повреждения

Кабельная оболочка может повреждаться при трении о шероховатые поверхности, контакте с элементами каркаса или проведении отделочных работ. Гофра создает дополнительный барьер и принимает часть таких воздействий на себя.

Особенно заметна эта функция там, где кабель не находится в сплошном защищенном пространстве и может соприкасаться с конструкциями.

Но уровень такой защиты зависит от самой трубы. Легкая гибкая гофра сравнительно легко деформируется и не предназначена для серьезных механических нагрузок.

Загрязнение во время ремонта

Строительная пыль, частицы раствора и различные загрязнения нежелательны для проводки и особенно для мест, где кабель остается доступным в технических полостях.

Гофрированная оболочка частично изолирует поверхность кабеля от окружающей среды. Это не превращает ее в полностью герметичный канал, однако позволяет уменьшить прямой контакт с загрязнениями.

Организация кабельной трассы

Свободно проложенные кабели могут провисать, пересекаться и образовывать неаккуратные участки. Гофра помогает собрать линию в единый контур.

Такая функция особенно удобна в местах, где инженерные коммуникации остаются доступными для осмотра: в технических помещениях, за облицовкой, над подвесными конструкциями или внутри каркасных систем.

От чего обычная гофра не спасает

Наличие ребристой трубы иногда создает ложное ощущение, что кабель получил полноценную защиту почти от любых проблем. Это одна из главных ошибок.

От сильного механического воздействия

Обычная легкая пластиковая гофра сравнительно мягкая. Ее можно продавить, разрезать или пробить вместе с находящимся внутри кабелем.

Если в стену попадает сверло, тонкая оболочка вряд ли станет серьезным препятствием. Ее механическая функция заключается скорее в защите от умеренных воздействий, чем от грубого повреждения.

От неисправностей самой электропроводки

Гофра не устраняет причины перегрева контактов, повреждения жил, неправильной защиты электрической линии или других неисправностей.

Если проблема возникает внутри электрической системы, наличие трубы вокруг кабеля само по себе ее не решает.

Безопасность проводки определяется совокупностью факторов:

• состоянием кабеля;
• качеством соединений;
• правильным подбором электрических компонентов;
• соответствием элементов условиям эксплуатации;
• защитой линии;
• качеством выполненных работ.

Гофра остается только одним из дополнительных элементов.

От воды при обычном исполнении

Ребристая пластиковая труба не обязательно является герметичной системой. Влага способна проникать внутрь через края, соединения и повреждения.

Поэтому наличие гофры не означает, что находящийся внутри кабель автоматически получил полноценную влагозащиту.

От любых температурных воздействий

Разные материалы по-разному реагируют на нагрев и охлаждение. Некоторые виды пластика становятся мягче при повышенной температуре, другие теряют эластичность на холоде.

Выбирать оболочку только по внешнему виду неправильно. Значение имеют свойства конкретного материала и условия, в которых он будет находиться.

Нужна ли гофра при скрытой проводке

Скрытая проводка может находиться в совершенно разных условиях, поэтому один ответ для всех конструкций невозможен.

Если кабель окружен материалом, который сам обеспечивает стабильное положение и достаточную механическую защиту, дополнительная оболочка может играть меньшую роль.

Совсем иначе выглядит ситуация, когда провод проходит через каркас, пустоту, техническое пространство или участок, где возможен контакт с острыми кромками и другими конструктивными элементами.

При оценке необходимости гофры обычно имеют значение:

• материал стен и перекрытий;
• способ скрытия проводки;
• наличие пустот;
• вероятность механических воздействий;
• контакт с элементами каркаса;
• дальнейшие строительные и отделочные работы;
• требования к организации кабельных линий;
• необходимость дополнительного отделения кабеля от окружающих конструкций.

Сам факт того, что кабель скрыт, еще не определяет необходимость дополнительной трубы.

Гофра в каркасных конструкциях

В каркасных стенах и перегородках кабель может проходить рядом со стойками, профилями, утеплителем и другими материалами. Здесь дополнительная оболочка часто рассматривается именно как элемент организации и защиты трассы.

Она помогает отделить кабель от части окружающих конструкций и уменьшить случайное воздействие на его внешнюю оболочку.

При этом гофру нельзя рассматривать как способ компенсировать неподходящий кабель или небезопасную конструкцию. Требования к самой электропроводке сохраняются независимо от наличия дополнительной трубы.

Отдельного внимания требуют места прохождения через элементы конструкции. На таких участках характер потенциального повреждения отличается от условий на свободной части трассы, поэтому одной только мягкой оболочки может быть недостаточно.

Нужна ли гофра при открытой проводке

При открытой прокладке ее функции становятся более наглядными. Труба может собирать кабели, защищать их от случайных касаний и формировать аккуратную трассу.

Но есть и другие способы организации открытой электропроводки. Для этой задачи применяют жесткие трубы, короба и иные системы.

Гофра отличается гибкостью, что одновременно является ее достоинством и недостатком. Она легко следует за сложной формой поверхности, но может выглядеть менее аккуратно на длинных прямых участках и обычно обладает меньшей жесткостью, чем некоторые альтернативы.

Поэтому решение зависит не только от электрической части, но и от условий эксплуатации помещения.

Гофра и кабель-канал — не одно и то же

Эти способы прокладки иногда сравнивают как взаимозаменяемые, хотя они решают немного разные задачи.

Кабель-канал обычно представляет собой жесткий короб со съемной крышкой. Он хорошо подходит для открытого размещения проводов там, где важны аккуратный внешний вид и доступ к линии.

Гофра представляет собой гибкую замкнутую трубу. Ее сильная сторона — способность проходить по сложной траектории и находиться внутри конструкций.

Основные различия можно свести к нескольким характеристикам:

• гофра гибкая, короб преимущественно жесткий;
• короб удобнее для доступа к кабелю;
• гофра проще огибает препятствия;
• короб обычно выглядит аккуратнее в открытом интерьере;
• механическая стойкость зависит от конкретного исполнения обоих изделий.

Сравнивать эти варианты только по принципу «что лучше» некорректно. Они рассчитаны на разные условия и задачи.

Можно ли заменить гофру обычной пластиковой трубой

Жесткая электротехническая труба также используется для защиты проводки. По механическим свойствам она может превосходить легкую гофру, но отличается меньшей гибкостью.

Выбор между гибкой и жесткой оболочкой связан прежде всего с конфигурацией трассы.

Гофра удобна на участках с изменением направления и сложной геометрией. Жесткая труба больше подходит для ровных участков и ситуаций, где важна повышенная устойчивость формы.

Существуют и комбинированные решения, когда на разных участках одной системы применяются разные способы защиты.

Всегда ли можно заменить провод внутри гофры

Одно из распространенных утверждений звучит так: если кабель находится в гофре, его в дальнейшем легко вытянуть и заменить новым.

На практике такая возможность зависит от множества условий.

Влияют:

• длина участка;
• количество изгибов;
• их крутизна;
• внутренний диаметр трубы;
• заполнение внутреннего пространства;
• состояние гофры после отделочных работ;
• наличие участков, где труба была деформирована.

Если длинная трасса имеет много поворотов, труба сплющена или плотно заполнена, замена кабеля может оказаться весьма затруднительной.

Поэтому способность гофры обеспечить сменяемость проводки нельзя считать гарантированной особенностью любого монтажа.

Пластиковая и металлическая гофра: в чем различие

Под общим названием скрываются оболочки с заметно разными характеристиками.

Пластиковая гофра

Она легкая, гибкая и удобная для прокладки сложных трасс. Разные виды пластика отличаются устойчивостью к температуре, распространению горения, ультрафиолету и механическим воздействиям.

Такая оболочка особенно распространена внутри зданий и конструкций, где нет сильной внешней нагрузки.

Главное ограничение — сравнительно небольшая механическая прочность легких разновидностей.

Металлическая гофрированная оболочка

Металлические варианты могут обладать более высокой стойкостью к механическому воздействию. Они применяются там, где свойства обычной пластиковой трубы недостаточны.

Однако металл не делает изделие автоматически подходящим для любого места. Значение имеют конструкция оболочки, условия окружающей среды, коррозионная стойкость и особенности всей электрической системы.

Выбор материала должен быть связан с задачей, а не с представлением, что более тяжелое изделие всегда лучше.

Что означает цвет гофры

Покупатели иногда воспринимают цвет как основной признак назначения трубы. На практике ориентироваться только на окраску рискованно.

Цвет может использоваться производителем для различения материалов или серий, но сам по себе он ничего не говорит о полном наборе характеристик.

Для оценки важнее знать:

• из какого материала изготовлена труба;
• насколько она устойчива к механическому воздействию;
• для каких условий предназначена;
• как ведет себя при изменении температуры;
• рассчитана ли на нужную среду эксплуатации.

Две внешне похожие гофры могут заметно отличаться по свойствам.

Когда использование гофры особенно оправданно

Есть ситуации, где дополнительная оболочка выполняет понятную практическую функцию.

Она может быть полезна, если кабель проходит:

• через технические пустоты;
• рядом с элементами конструкций;
• по участкам с повышенным риском случайного контакта;
• в местах, где проводку важно собрать в организованную трассу;
• по поверхностям, способным повреждать внешнюю оболочку кабеля;
• через зоны проведения последующих строительных работ.

В таких случаях гофра используется не «потому что так принято», а для решения конкретной задачи.

Когда польза гофры может быть небольшой

Если оболочка не дает дополнительной механической, организационной или эксплуатационной пользы, само ее наличие мало что меняет.

Иногда трубу используют исключительно как визуальный признак якобы более качественной проводки. Такой подход не учитывает состояние самого кабеля, условия его размещения и качество всей электрической системы.

Особенно мало смысла в оболочке, которая:

• не соответствует условиям эксплуатации;
• легко повреждается в месте, где ожидаются сильные нагрузки;
• установлена только на небольшой части потенциально уязвимого участка;
• деформирована настолько, что перестает выполнять задуманную функцию;
• используется как замена другим необходимым мерам защиты.

Количество материалов вокруг провода не является показателем качества электропроводки.

Распространенные заблуждения о гофре

«Любая гофра защищает от пожара»

Такое утверждение слишком упрощает ситуацию. Материал трубы может иметь определенные свойства, связанные с поведением при воздействии огня, но электрическая безопасность всей линии зависит далеко не только от оболочки.

Причиной опасного нагрева могут стать неисправные соединения, поврежденные проводники и другие проблемы.

«Если провод в гофре, его нельзя повредить»

Мягкая труба обеспечивает ограниченную механическую защиту. Сильный удар, режущий инструмент или сверление могут повредить и гофру, и кабель.

«Гофра всегда нужна внутри стены»

Тип стены сам по себе не дает полного ответа. Важны материал конструкции, способ прохождения кабеля и характер возможного воздействия на него.

«Чем толще гофра, тем безопаснее»

Размер оболочки выбирают не как универсальный показатель надежности. Слишком узкая труба и чрезмерное заполнение создают свои проблемы, а большой диаметр сам по себе не улучшает электрические характеристики проводки.

«Гофра исправляет недостатки самого кабеля»

Дополнительная оболочка не превращает неподходящий или поврежденный кабель в надежный.

Что важнее самой гофры

Спор о том, нужна ли гофра, иногда отвлекает внимание от более существенных характеристик электропроводки.

На надежность системы гораздо сильнее влияют качество кабеля, состояние соединений, подходящие защитные устройства и соответствие элементов условиям эксплуатации.

Гофра имеет смысл только как часть общей системы. Если остальные ее элементы выбраны или выполнены неправильно, дополнительная оболочка не способна компенсировать такие недостатки.

Полезно оценивать не наличие трубы само по себе, а задачу, которую она должна выполнять. Если нужна защита от умеренного механического воздействия, организация кабельной трассы или отделение провода от окружающих конструкций, гофра может оказаться полезной. Если от нее ожидают полной защиты от сверления, воды, перегрева и любых электрических неисправностей, ожидания будут завышенными.

Какие вопросы стоит задать электрику

При проектировании или ремонте проводки полезнее обсуждать не вопрос «ставить гофру или не ставить», а конкретные условия ее применения.

Имеет смысл уточнить:

• от каких воздействий требуется защитить кабель;
• где проходят наиболее уязвимые участки линии;
• какой материал оболочки соответствует условиям помещения;
• предполагается ли доступ к проводке в будущем;
• насколько велика реальная механическая нагрузка;
• какие дополнительные способы защиты используются;
• будет ли выбранная оболочка сохранять свои свойства в месте прокладки.

Такие вопросы позволяют понять назначение трубы и избежать установки дополнительного материала исключительно по привычке.

Нужна ли гофра в итоге

Гофра для проводов не является ни бесполезным аксессуаром, ни универсальной защитой, которую достаточно добавить к кабелю для получения безопасной электропроводки.

Ее основная ценность — дополнительная механическая защита от умеренных воздействий, организация кабельной трассы и отделение проводки от окружающих конструкций. В одних условиях эти функции действительно важны, в других дают минимальный эффект.

Оценивать необходимость гофры стоит по тому, какую конкретную задачу она решает на определенном участке. Если такой задачи нет, наличие дополнительной трубы само по себе мало что улучшает. Если кабелю требуется защита от контакта с конструкциями, механических воздействий или его необходимо организованно провести через техническое пространство, подходящая оболочка может быть полезным элементом системы.

Самая распространенная ошибка — оценивать качество проводки только по тому, находится ли кабель в гофре. Надежность определяется всей электрической системой, а гофрированная труба остается лишь одним из ее вспомогательных компонентов.
