Что происходит с бетоном при вибрировании: уплотнение смеси, удаление воздуха и возможные дефекты

Бетон после укладки в форму или опалубку не превращается сам по себе в полностью однородный массив. Свежая смесь содержит цементное тесто, воду, песок, крупный заполнитель и некоторое количество воздуха. Частицы располагаются неравномерно, между ними сохраняются пустоты, а вокруг арматуры и в углах конструкции смесь может распределяться хуже, чем на открытых участках. Вибрационное уплотнение помогает изменить это состояние: под действием колебаний смесь становится подвижнее, частицы перераспределяются, а значительная часть захваченного воздуха выходит наружу.

Сам по себе вибратор не делает бетон «прочнее» в буквальном смысле и не исправляет ошибки в составе смеси. Его задача заключается в другом — помочь уже уложенному бетону плотнее заполнить доступный объем и уменьшить количество крупных воздушных пустот. Результат зависит не только от применения оборудования, но и от свойств самой смеси, формы конструкции, расположения арматуры и характера уплотнения.

Зачем бетонную смесь уплотняют

При перемешивании, транспортировке и укладке внутрь бетона неизбежно попадает воздух. Часть мелких пузырьков может быть предусмотрена технологией производства определенных бетонов, но крупные случайные воздушные полости нежелательны. Они нарушают однородность массива и могут оставлять заметные раковины на поверхности.

Особенно легко пустоты образуются там, где смеси трудно свободно перемещаться:

• рядом с арматурными стержнями;
• в узких участках формы;
• около закладных деталей;
• в углах и местах изменения сечения;
• между крупными зернами заполнителя;
• у стенок опалубки.

Свежий бетон обладает внутренним сопротивлением перемещению. Крупный заполнитель соприкасается между собой, цементное тесто заполняет пространство между зернами, а воздушные включения могут оказаться заперты внутри. Вибрация временно снижает влияние этого сопротивления и позволяет компонентам расположиться плотнее.

Что происходит внутри смеси во время вибрации

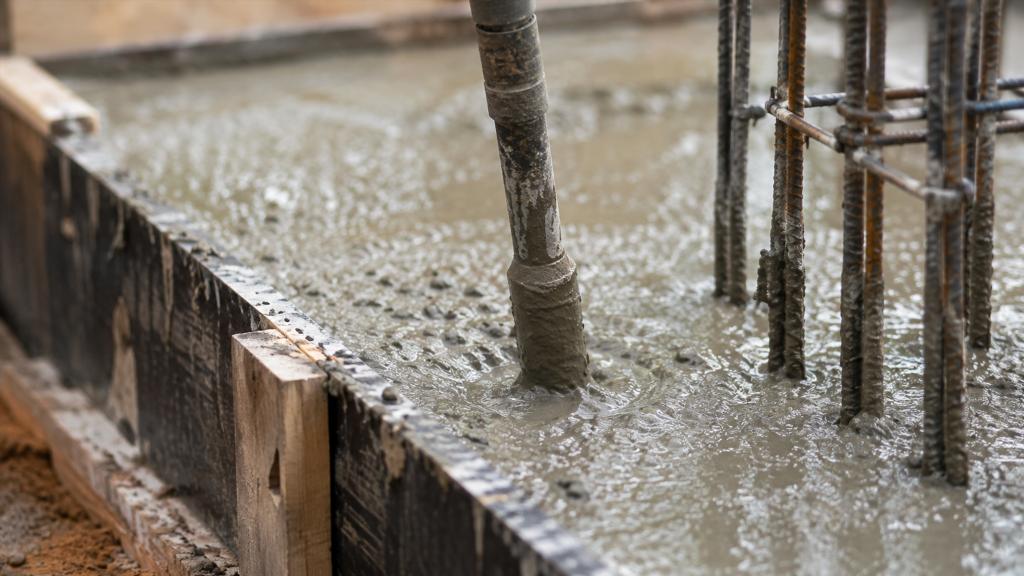

Работа вибратора основана на передаче бетону быстрых механических колебаний. В зоне их действия смесь на короткое время приобретает повышенную подвижность.

Частицы начинают легче перемещаться

В неподвижной смеси зерна песка и щебня удерживаются трением и вязким цементным тестом. Колебания нарушают устойчивые контакты между частицами. Крупный заполнитель получает возможность немного смещаться, а растворная часть распределяется между зернами.

Это не означает, что бетон превращается в обычную жидкость. Изменение носит временный характер и проявляется главным образом в зоне действия вибрации. После прекращения колебаний смесь снова теряет повышенную подвижность.

Воздушные полости уменьшаются

Воздух легче окружающей бетонной смеси, поэтому при достаточной подвижности пузырьки стремятся перемещаться вверх. Крупные полости могут дробиться, соединяться с соседними воздушными включениями или выходить на поверхность.

На поверхности свежего бетона во время уплотнения иногда заметны пузырьки. Это один из внешних признаков происходящего процесса, однако оценивать качество уплотнения только по их количеству нельзя.

Часть микроскопического воздуха остается в структуре. Цель вибрирования не состоит в полном удалении любых газовых включений. Речь идет главным образом об устранении крупных случайных пустот и улучшении однородности массива.

Смесь плотнее окружает арматуру

Арматурный каркас создает препятствия для перемещения крупного заполнителя. Между стержнями могут формироваться зоны, которые заполняются хуже окружающего объема.

При вибрационном воздействии растворная составляющая и более мелкие частицы легче распределяются вокруг арматуры. При подходящих свойствах смеси это способствует формированию более равномерного контакта бетона со стержнями.

При очень густом армировании задача становится сложнее. Одного наличия вибратора недостаточно, если крупный заполнитель физически плохо проходит между элементами каркаса или состав бетона не соответствует особенностям конструкции.

Как уплотнение связано с плотностью бетона

Воздушная пустота занимает объем, но практически не участвует в восприятии нагрузки. Если таких полостей много, фактическая площадь плотного бетонного массива уменьшается.

Представить это можно на простом примере. Два внешне одинаковых объема бетона могут заметно различаться по внутренней структуре. Один состоит из достаточно равномерно распределенного материала, другой содержит множество крупных пор и раковин. Во втором случае монолитность массива хуже.

Хорошее уплотнение способствует:

• более равномерному распределению заполнителя;
• уменьшению крупных воздушных полостей;
• лучшему заполнению формы;
• более плотному прилеганию смеси к арматуре и закладным элементам;
• снижению вероятности выраженных внутренних раковин.

Но вибрирование не заменяет правильный подбор состава бетона. Если смесь содержит неподходящее количество воды, имеет чрезмерно крупный заполнитель или потеряла необходимые рабочие свойства, механическое воздействие не устранит исходную проблему.

Почему недостаточное вибрирование может быть проблемой

Если смесь остается недостаточно уплотненной, часть воздуха сохраняется в виде крупных пустот. На поверхности после снятия опалубки это может проявляться раковинами и участками с плохо заполненной структурой.

Возникают локальные пустоты

Наиболее заметный вариант — полости между зернами заполнителя, где недостаточно растворной части. Иногда такой участок выглядит как скопление крупного щебня с промежутками между зернами.

Подобные дефекты могут быть поверхностными или уходить глубже в массив. По внешнему виду не всегда можно определить их реальный масштаб.

Хуже заполняются сложные участки

Углы, узкие элементы и зоны густого армирования особенно чувствительны к качеству распределения смеси. Если бетон плохо проходит в ограниченное пространство, после твердения могут обнаруживаться незаполненные участки.

Поверхность получается неоднородной

Мелкие поверхностные поры сами по себе не обязательно свидетельствуют о серьезном дефекте. Однако большое количество выраженных раковин может указывать на проблемы с укладкой, составом смеси, герметичностью опалубки или уплотнением.

Причину нельзя определять только по одному внешнему признаку. Похожие дефекты возникают по разным причинам.

Почему слишком длительное вибрирование тоже нежелательно

Распространено представление, что чем дольше бетон подвергается вибрации, тем плотнее он станет. У процесса есть предел полезного эффекта.

Когда основное уплотнение уже произошло, дальнейшее воздействие не обязательно улучшает структуру. Для некоторых смесей продолжительная или чрезмерно интенсивная вибрация способна усиливать разделение компонентов.

Возможно расслоение смеси

Бетон состоит из компонентов разной плотности и размера. При неблагоприятных условиях крупный заполнитель может смещаться относительно растворной составляющей, а более жидкая часть — концентрироваться в других зонах.

Такое состояние называют расслоением. Однородность материала при этом ухудшается.

Риск зависит от состава смеси, ее подвижности, количества воды, размера заполнителя и характера воздействия. Нельзя считать, что любое продолжительное вибрирование обязательно вызывает расслоение, но и бесконечно увеличивать его продолжительность бессмысленно.

На поверхности может появляться избыток растворной части

Если компоненты перераспределяются неравномерно, сверху может концентрироваться более мелкая и жидкая часть смеси. Сам по себе гладкий верхний слой еще не доказывает наличие серьезной проблемы, поскольку внешний вид зависит и от состава бетона.

Оценивать необходимо не отдельный признак, а состояние смеси в целом.

Недостаточное и чрезмерное уплотнение: в чем различие

Недостаточное воздействие чаще связано с сохранением воздуха и плохо заполненными участками. Чрезмерное — с риском нежелательного перераспределения компонентов.

Условно различия можно представить так:

• при слабом уплотнении основная проблема связана с оставшимися пустотами;
• при нормальном уплотнении смесь становится более однородной и плотнее занимает форму;
• при чрезмерном воздействии дальнейшее удаление воздуха уже мало влияет на результат, а вероятность расслоения отдельных смесей может возрастать.

Граница между этими состояниями не является универсальным числом. Она связана с конкретными свойствами бетона и особенностями конструкции.

Какие свойства смеси влияют на эффективность вибрирования

Одинаковое оборудование может по-разному воздействовать на разные бетонные смеси.

Подвижность

Жесткая смесь сильнее сопротивляется перемещению частиц. Более подвижная легче заполняет форму и быстрее реагирует на вибрационное воздействие.

Однако повышенная подвижность не всегда означает более высокое качество. Важен способ, которым она достигнута. Простое увеличение количества воды изменяет не только удобоукладываемость, но и свойства затвердевшего бетона.

Размер крупного заполнителя

Крупные зерна должны свободно распределяться в доступном пространстве. Если геометрия конструкции или расстояние между элементами арматуры этому препятствуют, возникают локальные скопления заполнителя и плохо заполненные зоны.

Вибрация помогает смеси перемещаться, но не способна устранить чисто геометрическое несоответствие.

Вязкость растворной составляющей

Цементное тесто и раствор удерживают крупные частицы вместе. Если смесь склонна к расслоению, интенсивное механическое воздействие может сделать этот недостаток заметнее.

У устойчивой смеси компоненты сохраняют сравнительно равномерное распределение даже при увеличении подвижности во время вибрации.

Чем отличаются основные виды вибрационного воздействия

Для бетонных работ используются разные принципы передачи колебаний. Их назначение общее, но зона и характер воздействия отличаются.

Глубинное воздействие

Рабочий элемент находится непосредственно внутри свежей смеси. Колебания распространяются от него в окружающий бетон.

Такой принцип широко связан с массивными и монолитными конструкциями, где необходимо воздействовать на внутренний объем смеси.

Поверхностное воздействие

Колебания передаются через верхнюю поверхность. Такой подход применяется в конструкциях, где толщина слоя и геометрия позволяют эффективно передавать вибрацию снаружи.

Наружное воздействие через форму

В отдельных технологиях колебания передаются через опалубку или форму. Этот способ характерен для определенных производственных процессов и конструкций.

Нельзя рассматривать разные виды оборудования как полностью взаимозаменяемые. Их эффективность связана с формой элемента, толщиной бетонного слоя и возможностью передать колебания во весь необходимый объем.

Как выглядит изменение смеси при уплотнении

Во время вибрационного воздействия можно наблюдать несколько характерных процессов. Свежий бетон оседает, крупные неровности поверхности уменьшаются, вокруг рабочей зоны появляются пузырьки воздуха, смесь плотнее занимает пространство.

Эти признаки показывают, что бетон реагирует на колебания, но не являются самостоятельной гарантией результата.

Например, отсутствие большого количества пузырьков не обязательно означает плохое уплотнение. Их может быть изначально немного, либо основная часть воздуха уже вышла. Сильное образование жидкой фракции на поверхности также нельзя автоматически считать признаком хорошего результата.

Качество бетонирования оценивается по совокупности факторов.

Почему вибратор не исправляет неподходящую бетонную смесь

Вибрационное уплотнение — только одна часть технологии работы со свежим бетоном.

Оборудование не способно компенсировать:

• неправильный состав смеси;
• чрезмерное содержание воды;
• выраженное расслоение;
• неподходящий размер заполнителя;
• потерю рабочих свойств смеси;
• плохо организованное заполнение сложной формы;
• конструктивные препятствия, мешающие прохождению бетона.

Иногда проблему пытаются решить более длительным вибрированием. Если ее причина заключается не в захваченном воздухе, а в свойствах самой смеси, дополнительное воздействие может не дать нужного эффекта.

Чем вибрированный бетон отличается от просто уложенной смеси

Различие главным образом касается внутреннего расположения компонентов и количества случайных пустот.

После простого заполнения формы свежий бетон может внешне выглядеть достаточно ровным. Под поверхностью при этом способны оставаться воздушные карманы и плохо заполненные пространства. Особенно это относится к вязким смесям и конструкциям со сложной геометрией.

После эффективного уплотнения частицы располагаются компактнее, смесь лучше повторяет форму ограничивающих поверхностей, а значительная часть крупного захваченного воздуха удаляется.

Это объясняет, почему визуально похожие сразу после заливки участки после твердения иногда различаются по состоянию поверхности и внутренней однородности.

Типичные заблуждения о вибрировании бетона

С вибрационным уплотнением связано несколько упрощенных представлений.

«Вибратор нужен только для удаления пузырьков»

Удаление воздуха — важная часть процесса, но не единственная. Одновременно происходит перераспределение частиц и более плотное заполнение пространства между заполнителем, арматурой и стенками формы.

«Чем сильнее вибрация, тем лучше»

Избыточная интенсивность сама по себе не является преимуществом. Важен результат воздействия на конкретную смесь, а не максимальная мощность оборудования.

«Жидкий бетон можно не уплотнять»

Высокая подвижность облегчает заполнение формы, но не означает автоматического отсутствия воздушных полостей. Кроме того, бетонные смеси сильно различаются по принципу работы. Существуют составы, рассчитанные на иные способы укладки, поэтому общий вывод по одному лишь внешнему впечатлению от текучести делать нельзя.

«Вибратор исправляет любой бетон»

Он воздействует на физическое расположение свежей смеси, а не корректирует ее рецептуру. Слишком большое количество воды, неправильное соотношение компонентов или выраженная склонность к расслоению остаются самостоятельными проблемами.

Какие дефекты могут быть связаны с качеством уплотнения

После твердения бетона иногда обнаруживаются признаки, которые могут быть связаны с процессом укладки и вибрирования:

• крупные воздушные раковины;
• участки с открытым крупным заполнителем;
• незаполненные зоны около арматуры;
• выраженная неоднородность структуры;
• локальные пустоты у стенок формы;
• следы расслоения смеси.

Наличие такого дефекта еще не указывает однозначно на конкретную причину. На состояние поверхности влияют герметичность и материал опалубки, свойства бетона, способ его подачи, качество укладки и другие факторы.

Особенно осторожно следует относиться к попыткам определить состояние всей конструкции только по фотографии наружной поверхности. Внутренняя структура может отличаться от видимой части.

Почему состояние опалубки тоже имеет значение

Вибрация передается не только бетонной смеси, но частично и окружающим элементам. При этом свежий бетон оказывает давление на стенки формы.

Если опалубка имеет щели, через них может выходить растворная составляющая. В результате рядом с негерметичным участком остается больше крупного заполнителя, а поверхность после распалубки выглядит пористой и неоднородной.

Такой дефект иногда ошибочно связывают исключительно с недостаточным вибрированием. Фактически его происхождение может быть связано с потерей цементного раствора.

Состояние формы, ее жесткость и герметичность являются отдельными факторами качества бетонирования.

Особенности уплотнения рядом с арматурой

Арматура одновременно является важной частью железобетона и препятствием для свободного перемещения смеси.

Чем сложнее каркас, тем больше зон, где крупный заполнитель должен пройти через ограниченное пространство. В хорошо подобранной смеси растворная составляющая окружает стержни, а зерна распределяются без крупных пустот.

Вибрационное воздействие способствует этому процессу, но возможности механического уплотнения ограничены. Если геометрия каркаса и свойства смеси плохо согласованы, один только вибратор не гарантирует однородное заполнение.

Что происходит после прекращения вибрации

Как только колебания прекращаются, повышенная подвижность смеси быстро уменьшается. Частицы занимают новое положение, а бетон сохраняет форму заполненного объема.

Дальнейшие изменения связаны уже не с механическим уплотнением, а с процессами схватывания и твердения цементной системы. Начинается формирование жесткой структуры, которая со временем воспринимает нагрузку как единый материал.

Качество первоначального уплотнения остается важным потому, что крупные пустоты, сформировавшиеся в свежем состоянии и сохранившиеся до твердения, сами собой впоследствии не исчезают.

Как оценивать роль вибратора без упрощений

Вибратор при заливке бетона правильнее рассматривать не как устройство, которое «делает бетон прочным», а как инструмент управления структурой свежей смеси.

Он помогает уменьшить количество случайного воздуха, плотнее распределить компоненты и заполнить пространство вокруг арматуры и элементов формы. Наиболее заметный положительный эффект возникает там, где без механического воздействия смесь сохраняла бы крупные пустоты и неоднородные участки.

При этом результат определяется всей системой факторов: составом бетона, подвижностью, размером заполнителя, геометрией конструкции, армированием, способом подачи смеси и характером самого вибрационного воздействия.

Недостаточное уплотнение способно оставить внутри бетонного массива воздушные полости и плохо заполненные зоны. Чрезмерное воздействие для склонной к расслоению смеси также не является преимуществом. Между этими крайностями находится рабочее состояние, при котором бетон становится достаточно однородным без заметного разделения компонентов.

Именно поэтому смысл вибрирования заключается не в максимальной продолжительности или интенсивности обработки, а в формировании плотного и равномерного бетонного массива с минимальным количеством нежелательных крупных пустот.
