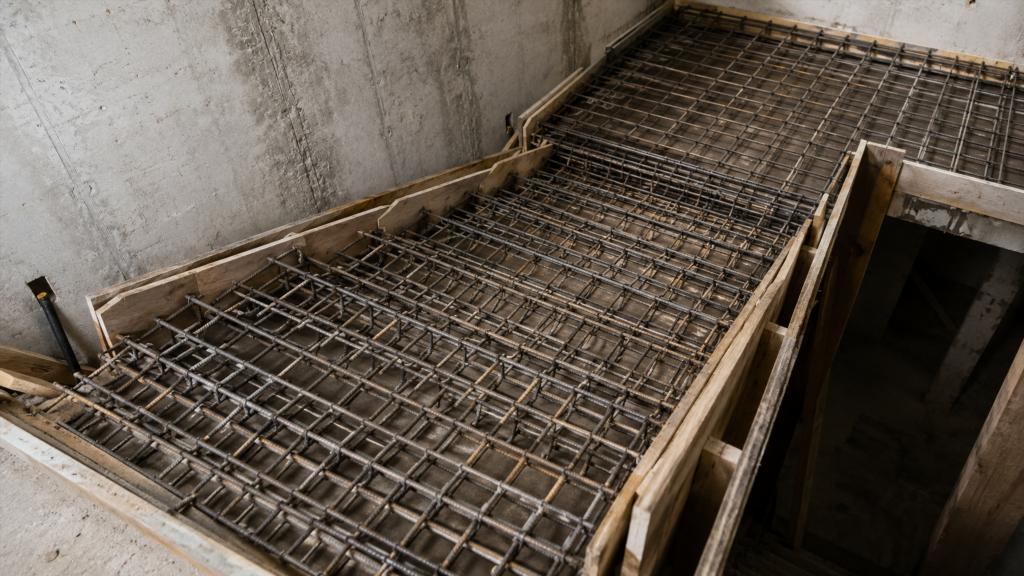

Арматура для монолитной лестницы: роль, устройство каркаса и что важно учитывать при проектировании

Монолитная железобетонная лестница воспринимается как массивная и почти неподвижная часть дома, однако ее надежность определяется не только качеством бетона. Существенную роль играет арматура, которая работает совместно с бетоном и помогает конструкции воспринимать нагрузки, возникающие в лестничном марше, площадках и местах опирания. В железобетоне бетон и сталь выполняют разные функции: бетон хорошо воспринимает сжатие, а арматура позволяет конструкции эффективнее работать там, где возникают растягивающие усилия. Именно совместная работа этих материалов лежит в основе проектирования железобетонных элементов.

Для лестницы значение имеет не просто наличие металлических стержней внутри бетона. Важны их положение, связь между отдельными участками конструкции, условия опирания лестницы, геометрия марша и площадок, качество бетона и защитного слоя. Армирование нельзя рассматривать отдельно от всей конструктивной схемы здания: одинаково выглядящие лестницы могут иметь различный характер работы и, соответственно, различное конструктивное решение.

Зачем лестнице нужна арматура

Железобетонный лестничный марш представляет собой несущий элемент, по которому передаются собственный вес конструкции и эксплуатационные нагрузки. В зависимости от устройства лестницы марш может быть связан с площадками, стенами, перекрытиями, балками или другими несущими элементами.

При нагрузке бетонный элемент испытывает не только сжатие. В нем могут возникать растягивающие усилия, изгиб и локальные напряжения. Арматура размещается с учетом предполагаемой работы конструкции и должна быть включена в расчетную схему, а не просто распределена внутри бетона произвольным образом. Современные правила проектирования железобетона рассматривают прочность, пригодность к эксплуатации, расположение арматуры, анкеровку и долговечность как взаимосвязанные характеристики конструкции.

Арматурный каркас в лестнице может выполнять несколько задач:

• воспринимать расчетные растягивающие усилия;
• обеспечивать совместную работу отдельных зон железобетонного элемента;
• ограничивать развитие трещин в предусмотренных проектом условиях;
• поддерживать необходимое положение рабочих стержней;
• участвовать в передаче усилий между маршами, площадками и опорными участками;
• обеспечивать требуемую надежность конструкции при предусмотренной схеме ее работы.

Само присутствие большого количества стали не гарантирует надежности. Избыточное или неправильно расположенное армирование также может создавать проблемы: затруднять размещение бетонной смеси, мешать формированию нормального защитного слоя и приводить к конструктивно неудачным узлам.

Как работает монолитный лестничный марш

Наиболее простое визуальное представление лестницы — наклонная железобетонная плита со ступенями. С конструктивной точки зрения ее работа сложнее. Существенное значение имеют форма, длина пролета, расположение опор, наличие промежуточной площадки и способ соединения лестницы с другими элементами дома.

Наклонная часть

Марш передает нагрузку к опорным зонам. Под воздействием собственного веса и людей в нем возникают внутренние усилия, характер которых зависит от конструктивной схемы.

По этой причине нельзя определять расположение арматуры только по внешнему виду лестницы. Проектирование железобетонных элементов строится на анализе действующих нагрузок и расчетной модели конструкции, после чего определяется необходимое армирование и его размещение.

Лестничная площадка

Площадка также может быть несущей частью лестничной системы. Она способна работать совместно с маршами, опираться на стены или другие конструкции и участвовать в распределении усилий.

Одна из распространенных ошибок восприятия — считать площадку просто горизонтальным продолжением ступеней. Для конструктора это отдельная часть системы, характер работы которой определяется способом опирания и соединения с соседними элементами.

Опорные участки

Особенно внимательно рассматриваются места, где лестница соединяется с перекрытиями, площадками, стенами или другими несущими частями здания. В подобных зонах меняется характер внутренних усилий и возникает необходимость надежной передачи нагрузки между элементами.

Требования к анкеровке и соединению арматуры являются существенной частью проектирования железобетона. Они рассматриваются вместе с прочностью материала, геометрией элемента и расположением стержней.

Какая арматура бывает в лестничной конструкции

Выражение «арматура на лестницу» иногда воспринимают как обозначение одного набора одинаковых металлических стержней. В реальной железобетонной конструкции отдельные элементы армирования могут иметь разное назначение.

Рабочая арматура

Рабочими называют стержни, непосредственно учитываемые при восприятии расчетных усилий. Их положение связано с тем, как изгибается конкретный элемент и где возникают растягивающие напряжения.

Именно поэтому универсальная схема, подходящая для любой лестницы, невозможна. Расположение рабочих стержней зависит от расчетной модели.

Распределительная арматура

Дополнительные стержни помогают формировать пространственно устойчивую систему армирования, поддерживать положение рабочих элементов и распределять воздействие внутри железобетонной конструкции.

Их назначение нельзя сводить к простому увеличению количества металла. Армирование представляет собой систему, где разные элементы выполняют определенные функции.

Арматура в локальных зонах

Отдельного внимания могут требовать площадки, места сопряжений, края проемов, участки опирания и другие зоны, где характер работы отличается от основной части марша.

Решение о дополнительном армировании принимается исходя из конструкции конкретной лестницы. Без расчетной схемы невозможно корректно определить, где именно оно требуется и каким должно быть.

Почему нельзя выбирать армирование только по толщине прутка

Одна из наиболее распространенных попыток упростить устройство бетонной лестницы — свести вопрос к диаметру арматуры. Такой подход не отражает принципов работы железобетона.

На несущую способность влияют не только свойства отдельных стержней, но и:

• геометрия лестничного марша;
• длина и форма пролета;
• способ опирания;
• устройство площадок;
• нагрузки на конструкцию;
• характеристики бетона;
• свойства арматурной стали;
• расположение стержней внутри сечения;
• анкеровка;
• состояние опорных конструкций;
• защитный слой бетона;
• особенности соединения лестницы с перекрытиями и стенами.

Проектирование бетонных конструкций основывается на рассмотрении этих факторов в совокупности. Нормативные подходы отдельно учитывают прочность, деформации, трещинообразование, деталирование арматуры и долговечность.

Поэтому два лестничных марша одинаковой ширины могут потребовать разных решений, если отличаются длиной, опорами или условиями эксплуатации.

Что такое защитный слой бетона

Стальная арматура не должна находиться непосредственно на поверхности готовой железобетонной конструкции. Между стержнями и наружной поверхностью предусматривается слой бетона.

Его значение связано сразу с несколькими задачами. Он обеспечивает условия совместной работы материалов, помогает защищать арматуру от внешних воздействий и учитывается при обеспечении долговечности и огнестойкости железобетонного элемента. В профессиональных правилах проектирования требования к расположению арматуры и бетонному покрытию рассматриваются как важная часть конструктивного решения.

Недопустимо воспринимать защитный слой как случайный промежуток, который получается после заливки бетона. Положение каркаса должно быть предусмотрено проектом и сохраняться во время устройства конструкции.

Почему количество металла само по себе ничего не гарантирует

Интуитивно может казаться, что чем больше арматуры находится внутри лестницы, тем надежнее она становится. В железобетоне эта зависимость не работает настолько прямолинейно.

Слишком плотное размещение стержней способно затруднить нормальное заполнение пространства бетоном. Возникают участки, где бетонной смеси сложнее окружить арматуру и сформировать однородное тело конструкции. Правила деталирования железобетона учитывают расстояния между стержнями именно потому, что арматура должна не только воспринимать усилия, но и нормально работать совместно с окружающим ее бетоном.

Недостаток стали также нельзя компенсировать произвольным изменением ее расположения. Арматура должна находиться там, где ее работа предусмотрена расчетной схемой.

Связь лестницы с конструкцией дома

Монолитная лестница редко существует изолированно. Она передает нагрузки на другие части здания, а ее опорные зоны должны соответствовать конструктивной системе дома.

Особое значение имеют:

• материал и состояние стен или других опор;
• конструкция межэтажного перекрытия;
• расположение лестничного проема;
• наличие промежуточных площадок;
• способ сопряжения марша с площадкой;
• возможность передачи нагрузки на предусмотренные несущие элементы.

Попытка рассматривать лестницу как самостоятельную бетонную деталь без учета здания может привести к ошибочной оценке надежности. Даже прочный лестничный марш должен передавать усилия на конструкции, способные их воспринимать.

Трещины и роль армирования

Бетон не является материалом, который при любых условиях остается полностью свободным от трещин. На их появление могут влиять нагрузки, усадочные процессы, температурные изменения, свойства материала, условия твердения и конструктивная схема.

В железобетоне требования к трещинообразованию связаны не только с вопросом разрушения. Контроль трещин относится к эксплуатационным характеристикам конструкции и учитывается при проектировании вместе с прочностью и деформациями.

Наличие арматуры помогает контролировать работу бетона в растянутых зонах, но не означает, что любое растрескивание автоматически предотвращается. Большое значение имеют правильная конструктивная схема, качество изготовления и соблюдение проектного положения арматуры.

Арматурный каркас и бетон должны работать совместно

Железобетон нельзя представить как бетонную форму, внутрь которой для надежности положили металл. Основной принцип заключается в совместной работе двух материалов.

Для такой работы важны сцепление стали с бетоном, достаточное закрепление стержней в необходимых зонах и сохранение предусмотренного положения арматуры. Проектные правила уделяют анкеровке и соединениям значительное внимание именно из-за необходимости передавать усилия между сталью и бетоном.

Если положение стержней существенно отличается от проектного, характер работы элемента тоже меняется. По этой причине случайное смещение каркаса во время бетонирования нельзя считать исключительно косметическим дефектом.

Какие ошибки встречаются при оценке армирования лестницы

Часть проблем возникает еще до начала строительных работ, когда сложную железобетонную конструкцию пытаются оценивать по нескольким внешним признакам.

Выбор арматуры по чужому примеру

Внешне похожие лестницы могут иметь разную длину пролета, различные опоры и отличающиеся нагрузки. Копирование чужой схемы не подтверждает ее пригодность для другого дома.

Оценка только по диаметру стержней

Диаметр является лишь одной из характеристик армирования. Без понимания количества, положения, направления и закрепления стержней этот показатель не дает полноценной информации о конструкции.

Игнорирование площадки

Промежуточная площадка может быть полноценным несущим элементом, а не просто местом соединения двух маршей.

Отсутствие внимания к опорам

Даже корректно спроектированный марш должен передавать нагрузку на подходящие несущие конструкции. Оценка одной лестницы без проверки ее сопряжения с домом дает неполную картину.

Произвольное усиление

Добавление металла без расчетного обоснования не обязательно улучшает конструкцию. Оно может изменить условия бетонирования и нарушить предусмотренное положение других элементов армирования.

Что учитывать при выборе решения для монолитной лестницы

До обсуждения конкретной арматуры полезнее определить саму конструктивную схему лестницы. Для проекта имеют значение не только размеры ступеней и внешний вид, но и то, каким образом марш будет работать как несущий элемент.

Стоит заранее учитывать:

• конфигурацию лестницы;
• количество маршей;
• устройство площадок;
• положение лестничного проема;
• места фактического опирания;
• связь с перекрытиями;
• материал окружающих несущих конструкций;
• предполагаемые эксплуатационные нагрузки;
• условия эксплуатации;
• требования к отделке и расположению ограждений.

Эти исходные данные позволяют инженеру определить расчетную модель. Уже из нее следуют параметры армирования, а не наоборот.

Чем отличается армирование марша от простого металлического каркаса

В бытовом представлении каркас иногда оценивают по внешней жесткости: если связанные стержни не раскачиваются и выглядят массивно, конструкцию считают надежной. Для железобетона этого недостаточно.

Арматурный каркас до бетонирования является лишь частью будущего элемента. Его задача — обеспечить предусмотренное положение стали внутри готовой бетонной конструкции. Несущая работа начинается в составе сформированного железобетонного элемента, где бетон и арматура взаимодействуют друг с другом.

Поэтому внешняя массивность каркаса не заменяет проверку его расчетной функции.

Когда лестнице требуется индивидуальный расчет

Для несущей монолитной лестницы расчет является частью конструктивного проектирования. Особенно важно не использовать универсальные решения, когда присутствуют большие пролеты, необычная геометрия, консольные участки, сложные площадки, нестандартные опоры или связь с другими ответственными конструкциями.

Даже обычный прямой марш должен соответствовать условиям конкретного объекта. Задача проектировщика состоит не в выборе «самой толстой» арматуры, а в определении того, как должна работать вся железобетонная система при предусмотренных нагрузках.

Какие вопросы полезно задать проектировщику

Вместо попытки самостоятельно определить отдельный параметр арматуры полезно получить представление о логике принятого конструктивного решения.

При обсуждении проекта можно уточнить:

• каким образом работает лестничный марш;
• на какие элементы он передает нагрузку;
• какую функцию выполняет основная арматура;
• как связаны между собой марш и площадка;
• какие зоны конструкции требуют особого внимания;
• как обеспечивается проектное положение каркаса;
• какие требования предъявляются к бетону;
• как учитываются защитный слой и долговечность;
• предусмотрены ли места крепления ограждений и других элементов;
• какие изменения геометрии лестницы потребуют пересмотра конструкции.

Такие вопросы позволяют оценивать не отдельный стержень, а лестницу как целую инженерную систему.

Арматура как часть единой конструкции лестницы

Надежность монолитной лестницы складывается из работы бетона, арматуры, опорных участков, площадок и примыкающих конструкций. Нельзя выделить один показатель и считать его универсальным критерием качества.

Арматура воспринимает предусмотренные проектом усилия, помогает контролировать работу растянутых зон и обеспечивает совместную работу железобетонного элемента. Ее эффективность зависит от положения внутри конструкции, анкеровки, связи с другими участками каркаса и качества окружающего бетона. Эти принципы соответствуют общему подходу к расчету и деталированию железобетонных конструкций.

Для владельца дома наиболее полезно понимать не конкретную универсальную схему армирования, которой не существует для всех лестниц, а признаки полноценного проекта: определена конструктивная схема, известны места опирания, учтены нагрузки, предусмотрена работа маршей и площадок, задано положение арматуры и продумана ее связь с бетоном и остальными несущими элементами.

Такой подход позволяет рассматривать арматуру не как набор металлических прутков «для прочности», а как расчетную часть монолитной лестницы, от которой вместе с качеством бетона и конструкцией опор зависит надежная работа всего лестничного марша.
