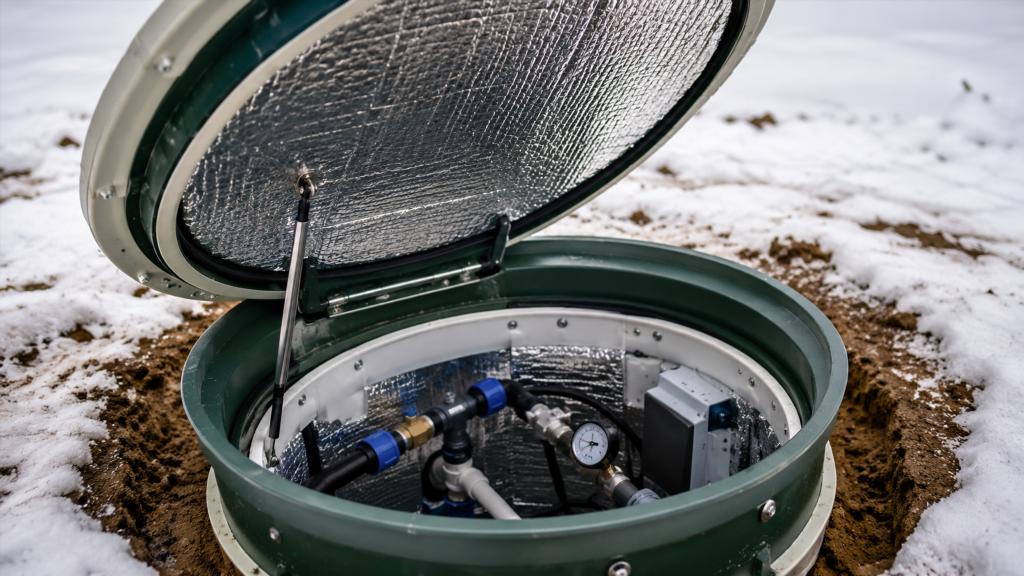

Утепление крышки кессона: как снизить теплопотери и избежать проблем с влагой

Кессон защищает расположенное ниже уровня земли оборудование и коммуникации от внешней среды. Основная часть его корпуса обычно находится в грунте, где температура меняется гораздо медленнее, чем на поверхности. Крышка, напротив, непосредственно контактирует с холодным наружным воздухом и часто становится наиболее уязвимым участком всей конструкции. Именно через нее может уходить значительная часть тепла, а при неблагоприятных условиях на внутренней поверхности появляется конденсат или иней.

Утепление крышки кессона нельзя рассматривать только как способ сделать внутреннее пространство «теплее». Его задача шире: уменьшить влияние резких перепадов наружной температуры, снизить интенсивность охлаждения верхней части кессона и создать более стабильные условия для находящихся внутри труб, арматуры и другого оборудования.

Эффективность такого решения зависит не только от толщины теплоизоляционного слоя. Значение имеют конструкция самой крышки, наличие щелей, свойства утеплителя, воздействие влаги, качество прилегания люка и даже расположение теплоизоляции относительно металлических или бетонных элементов.

Почему крышка кессона охлаждается сильнее других частей

Грунт обладает значительной тепловой инерцией. На некоторой глубине сезонные и суточные колебания температуры становятся заметно слабее. Стенки кессона, окруженные грунтом, находятся в более стабильных условиях, чем его верхняя часть.

Крышка обычно расположена близко к поверхности или непосредственно над ней. На нее одновременно воздействуют несколько факторов:

• холодный наружный воздух;
• ветер;
• снег и талая вода;
• атмосферные осадки;
• перепады температуры между днем и ночью;
• охлаждение металлических деталей;
• неплотности по периметру люка.

При морозе температура наружной поверхности крышки может снижаться достаточно быстро. Если крышка выполнена из металла, ее высокая теплопроводность дополнительно ускоряет передачу холода внутрь.

В результате верхняя зона кессона способна охлаждаться заметно сильнее, чем его нижняя часть. Чем выраженнее эта разница, тем выше вероятность появления холодных поверхностей, конденсата и локального промерзания отдельных элементов.

Как работает утепление крышки

Теплоизоляция не создает тепло сама по себе. Она лишь замедляет его передачу между внутренним пространством кессона и наружной средой.

Если температура внутри выше температуры наружного воздуха, тепло стремится уходить через ограждающие конструкции. Чем выше теплопроводность крышки, тем быстрее происходит этот процесс.

Утепляющий слой увеличивает сопротивление теплопередаче. Благодаря этому поверхность со стороны кессона охлаждается медленнее, а температурные колебания становятся менее резкими.

Для крышки особенно важны три свойства теплоизоляции:

• низкая теплопроводность;
• устойчивость к влаге;
• способность сохранять форму и свойства в течение длительного времени.

Материал, который хорошо изолирует в сухом состоянии, но быстро впитывает воду, может заметно потерять свои теплоизоляционные качества в реальных условиях эксплуатации.

Почему одного утеплителя иногда недостаточно

Распространенная ошибка — оценивать утепление только по наличию теплоизоляционного материала. Даже качественный утеплитель не всегда решает проблему, если сама конструкция крышки имеет выраженные слабые места.

Щели по периметру

Неплотное прилегание крышки приводит к воздухообмену между кессоном и улицей. Холодный воздух может поступать непосредственно внутрь, обходя теплоизоляционный слой.

В такой ситуации увеличение толщины утеплителя не устраняет главный источник охлаждения.

Особенно заметно влияние щелей при ветре. Воздушный поток усиливает обмен между наружным и внутренним пространством, из-за чего верхняя часть кессона охлаждается быстрее.

Металлические элементы

Металл хорошо проводит тепло. Если металлическая рама, петли, крепежные детали или другие элементы соединяют наружную и внутреннюю стороны конструкции, они могут образовывать так называемые мостики холода.

Через такие участки тепло передается значительно интенсивнее, чем через утепленную поверхность.

На практике это иногда проявляется локальными холодными зонами: основная площадь крышки остается сравнительно теплой, а возле металлического края или крепежа появляется конденсат или наледь.

Намокание теплоизоляции

Некоторые утеплители заметно теряют эффективность после насыщения влагой. Вода обладает значительно большей теплопроводностью, чем воздух, удерживаемый внутри структуры сухого теплоизоляционного материала.

Если утеплитель постоянно сырой, его расчетные свойства могут сильно отличаться от фактических.

Какие свойства материала особенно важны

Для крышки кессона важен не только коэффициент теплопроводности. Условия эксплуатации заметно отличаются от обычного сухого помещения.

Материал может сталкиваться с повышенной влажностью, каплями конденсата, охлаждением, периодическим нагревом и механической нагрузкой.

Влагостойкость

Внутри кессона нередко присутствует повышенная влажность. Она может поступать из грунта, через неплотности, с влажным воздухом или образовываться в виде конденсата.

Теплоизоляционный материал должен сохранять свои свойства в таких условиях либо быть надежно защищен от увлажнения.

Особого внимания требуют волокнистые материалы. Их теплоизоляционные свойства во многом связаны с воздухом между волокнами. При намокании часть этого воздуха замещается водой, из-за чего сопротивление теплопередаче снижается.

Стабильность формы

Утеплитель, который со временем оседает, деформируется или отходит от поверхности, может образовать пустоты.

Через такие зоны тепло начинает уходить интенсивнее.

Для крышки особенно важна стабильность материала, поскольку конструкция может периодически открываться, испытывать вибрации и механические воздействия.

Долговечность

Доступ к внутренней части крышки обычно проще, чем к стенкам подземной конструкции, однако частая замена теплоизоляции все равно нежелательна.

Материал должен сохранять характеристики при повторяющихся циклах охлаждения и нагревания, а также не разрушаться при контакте с влажным воздухом.

Где лучше располагать теплоизоляционный слой

Теплоизоляция может быть конструктивно связана с самой крышкой либо находиться ниже нее.

Оба решения имеют свои особенности.

При размещении утеплителя непосредственно на крышке уменьшается передача тепла через ее основную площадь. Одновременно остаются возможные теплопроводные участки по краям, в местах крепления и примыкания.

Дополнительный внутренний утепленный элемент, расположенный ниже наружного люка, способен формировать промежуточную воздушную зону. Такое решение иногда используется для уменьшения влияния наружной температуры на внутреннее пространство.

Главное значение имеет не само количество слоев, а непрерывность теплоизоляционной оболочки. Если большая часть поверхности утеплена, но по краям остается открытый металлический контур, именно он может стать основным путем теплопередачи.

Почему конденсат связан с утеплением

Влажный воздух содержит водяной пар. Когда он контактирует с достаточно холодной поверхностью, температура воздуха в тонком слое возле нее снижается. При достижении точки росы часть водяного пара превращается в капли воды.

Именно поэтому конденсат часто появляется на металлической внутренней поверхности крышки.

Проблема может выглядеть по-разному:

• отдельные капли на металле;
• влажный обод по периметру;
• постоянная сырость на утеплителе;
• капли воды на трубах и оборудовании;
• иней в морозную погоду.

Утепление помогает повысить температуру внутренней поверхности крышки и тем самым уменьшить вероятность конденсации. Однако оно не устраняет источники влаги внутри кессона.

Если влажность остается высокой, конденсат способен появляться на других холодных элементах.

Что происходит при неправильной работе утепления

Нарушение теплоизоляции не всегда сразу приводит к заметному промерзанию. Иногда проблема развивается постепенно.

Появляется локальная сырость

Холодные зоны становятся местами постоянной конденсации влаги. Сначала можно заметить отдельные капли, затем поверхность остается сырой большую часть времени.

Увлажняются соседние материалы

Вода может стекать по стенкам, попадать на утеплитель, крепеж, трубы или другие элементы.

При длительном воздействии влаги условия эксплуатации оборудования ухудшаются.

Металлические элементы корродируют

Постоянная сырость особенно неблагоприятна для незащищенного металла. Коррозия часто начинается именно там, где вода задерживается дольше всего: в соединениях, складках, под крепежом и возле границ разных материалов.

Усиливаются теплопотери

Если утеплитель намокает или образуются пустоты, сопротивление теплопередаче уменьшается.

Возникает замкнутая ситуация: охлаждение усиливает конденсацию, влага ухудшает свойства теплоизоляции, а ухудшение теплоизоляции еще сильнее увеличивает охлаждение.

Основные варианты теплоизоляционных материалов

Выбор материала связан с условиями внутри кессона и конструкцией крышки.

Жесткие теплоизоляционные плиты

Плитные полимерные утеплители удобны тем, что сохраняют форму и обычно отличаются сравнительно низким водопоглощением.

Их используют там, где важны компактность и устойчивость к влажной среде.

Слабым местом становится не сама плита, а стыки между отдельными участками и примыкание к краям конструкции. Наличие зазоров уменьшает общую эффективность слоя.

Вспененные материалы

Материалы с закрытой ячеистой структурой обладают низкой теплопроводностью и сравнительно небольшой восприимчивостью к влаге.

Некоторые разновидности хорошо подходят для сложных поверхностей и участков, где трудно разместить жесткую плиту.

При оценке такого решения важно учитывать долговечность материала и его поведение при перепадах температуры.

Волокнистая теплоизоляция

Минеральные волокнистые материалы обладают хорошими теплоизоляционными свойствами в сухом состоянии.

Для крышки кессона главным ограничением становится чувствительность к влаге. При использовании таких материалов особенно важна защита от намокания и сохранение их первоначальной толщины.

Если волокнистый слой сжимается, его теплоизоляционные свойства также могут ухудшаться.

Важность непрерывного утепляющего контура

Даже небольшой неутепленный участок способен заметно влиять на температурное распределение по крышке.

Представим металлический люк, большая часть которого закрыта теплоизоляцией, но по периметру остается открытая металлическая полоса. Именно эта полоса может охлаждаться почти до наружной температуры.

Возникает выраженный мостик холода.

Похожие участки появляются:

• возле металлической рамы;
• в зоне петель;
• около ручек и запоров;
• в местах крепления теплоизоляции;
• на стыке утеплителя и стенок;
• вокруг технологических отверстий.

При оценке утепления полезнее смотреть не только на центральную часть крышки, но и на весь путь, по которому тепло может передаваться наружу.

Как понять, что утепление работает недостаточно эффективно

Некоторые признаки можно заметить без сложных измерений.

Насторожить должны:

• постоянный конденсат на внутренней стороне крышки;
• иней на отдельных металлических участках;
• заметно более холодная верхняя зона кессона;
• влажный утеплитель;
• следы стекания воды;
• коррозия вокруг люка;
• сырость в местах примыкания теплоизоляции;
• выраженные холодные участки по периметру крышки.

Сам по себе один признак еще не указывает на конкретную причину. Например, конденсат может быть связан как с недостаточной теплоизоляцией, так и с высокой влажностью воздуха.

Полезнее оценивать совокупность признаков и их расположение.

Почему чрезмерное утепление тоже не решает все проблемы

Иногда пытаются компенсировать любые недостатки конструкции увеличением толщины утеплителя.

Такой подход имеет ограниченную эффективность.

Если холод поступает через щели, утолщение теплоизоляции центральной части крышки почти не влияет на воздухообмен.

Если основным мостиком холода является металлическая рама, увеличение толщины материала вдали от нее также не устраняет локальное охлаждение.

Если утеплитель намокает, дополнительный слой может лишь увеличить количество материала, удерживающего влагу.

Качество утепления определяется сочетанием нескольких факторов:

• теплоизоляционными свойствами материала;
• отсутствием крупных разрывов;
• состоянием примыканий;
• защитой от влаги;
• конструкцией крышки;
• температурными условиями;
• влажностью воздуха внутри кессона.

Роль герметичности крышки

Герметичность и теплоизоляция связаны, но выполняют разные функции.

Теплоизоляционный слой уменьшает передачу тепла через материал конструкции. Плотное прилегание крышки ограничивает неконтролируемое движение воздуха.

При наличии крупных щелей холодный наружный воздух способен проникать внутрь независимо от качества самого утеплителя.

Особенно заметен этот эффект в ветреную погоду.

При этом полностью изолированное от воздухообмена влажное пространство тоже может иметь свои недостатки. Если в кессон постоянно поступает влага, она должна каким-либо образом удаляться или не допускаться внутрь. Иначе даже хорошо утепленная крышка не исключает сырости.

Что следует учитывать при оценке существующего утепления

Осмотр крышки полезно начинать не с оценки толщины теплоизоляции, а с общего состояния конструкции.

Имеет значение несколько вопросов:

• остается ли утеплитель сухим;
• плотно ли он прилегает к поверхности;
• есть ли выраженные открытые металлические участки;
• не образовались ли щели между отдельными плитами;
• присутствуют ли следы конденсата;
• где именно появляется сырость;
• нет ли деформации теплоизоляционного слоя;
• сохраняется ли плотное прилегание люка.

Характер расположения влаги способен многое рассказать о проблеме.

Если капли равномерно появляются по всей поверхности крышки, вероятно сильное охлаждение значительной площади. Если мокнет только металлическая рамка, причина может быть связана с локальным мостиком холода. Если вода появляется в определенном углу, стоит учитывать вероятность попадания влаги через неплотность.

Типичные ошибки при оценке утепления крышки кессона

Ориентация только на толщину утеплителя

Большая толщина сама по себе не гарантирует хороший результат. Слой с многочисленными разрывами может работать хуже более тонкой, но непрерывной теплоизоляции.

Игнорирование влажности

Сырой утеплитель нельзя оценивать так же, как сухой. Для некоторых материалов разница в теплоизоляционных свойствах становится существенной.

Недооценка металлической рамы

Массивный металлический контур способен проводить холод в обход основной теплоизоляции.

Закрытие мокрой поверхности новым слоем

Если внутри конструкции уже присутствует влага, дополнительная теплоизоляция может скрыть проблему, но не устранить ее источник.

Отсутствие внимания к стыкам

Теплоизоляция состоит не только из площади материала. Стыки, края и примыкания часто оказывают не меньшее влияние на результат.

Как сезонность влияет на состояние крышки

В теплое время года недостатки утепления могут почти не проявляться. Температура снаружи и внутри отличается незначительно, поэтому тепловой поток через крышку небольшой.

С похолоданием ситуация меняется.

Чем больше разница между внутренней и наружной температурой, тем интенсивнее передача тепла через ограждающую конструкцию.

В мороз наиболее заметны:

• мостики холода;
• неплотности;
• влажные участки утеплителя;
• металлические элементы без термического разделения;
• разрывы теплоизоляционного слоя.

По этой причине состояние крышки может казаться нормальным осенью, но резко ухудшаться после длительного периода низких температур.

Может ли снег помогать сохранять тепло

Снежный покров содержит большое количество воздуха и обладает определенными теплоизоляционными свойствами. Поэтому слой снега над конструкцией способен уменьшать воздействие сильного мороза.

Однако рассматривать снег как надежный элемент теплоизоляции нельзя.

Его толщина постоянно меняется, он может быть сдут ветром, уплотнен или растаять во время оттепели. После потепления талая вода создает дополнительную нагрузку на герметичность крышки.

Стабильная теплоизоляция должна работать независимо от наличия снежного покрова.

Утепление крышки и микроклимат внутри кессона

Температура внутри кессона зависит сразу от нескольких источников теплового обмена.

Нижняя часть получает влияние относительно теплого грунта. Через стенки и дно происходит теплообмен с окружающей почвой. Верхняя часть контактирует с наружной средой через крышку и горловину.

Чем лучше теплоизолирована верхняя зона, тем слабее наружный мороз влияет на все внутреннее пространство.

Это особенно важно для небольших кессонов. Чем меньше объем воздуха внутри, тем быстрее его температура меняется при поступлении холодного воздуха или охлаждении крупных металлических поверхностей.

Какие признаки говорят о хорошем состоянии теплоизоляции

Нормально работающая теплоизоляция обычно не привлекает к себе внимания.

Косвенными благоприятными признаками можно считать:

• отсутствие выраженного инея на внутренней поверхности;
• сухое состояние утеплителя;
• отсутствие постоянного стекания конденсата;
• отсутствие крупных щелей;
• сохранение формы теплоизоляционного материала;
• отсутствие локальных сильно охлажденных участков вокруг крышки.

При этом полное отсутствие конденсата не является универсальным критерием. Оно зависит и от влажности воздуха, и от температуры внутри кессона.

Когда утепление крышки требует особого внимания

Наиболее чувствительны к качеству теплоизоляции конструкции с металлическим люком, небольшой глубиной горловины и выраженным контактом верхней части с наружным воздухом.

Также стоит внимательнее оценивать состояние крышки, если ранее наблюдались:

• замерзание отдельных элементов;
• появление инея;
• постоянная сырость зимой;
• намокание утеплителя;
• коррозия верхней части кессона;
• резкие температурные перепады внутри.

Такие признаки показывают, что тепловой и влажностный режим конструкции отличается от желаемого.

Что важнее: материал или конструкция

Хороший теплоизоляционный материал не способен полностью компенсировать неудачную конструкцию крышки.

На итоговый результат одновременно влияют сама теплоизоляция и то, как она взаимодействует с остальными элементами.

На практике большее значение имеет комплексная работа всей верхней части кессона:

• ограничение теплопередачи через крышку;
• минимизация выраженных мостиков холода;
• сохранение утеплителя сухим;
• отсутствие крупных неплотностей;
• защита конструкции от попадания воды;
• стабильность теплоизоляционного слоя.

Если хотя бы один из этих факторов выраженно нарушен, эффективность всего утепления может снизиться.

Итог

Утепление крышки кессона предназначено прежде всего для уменьшения теплопотерь через наиболее охлаждаемую часть конструкции. Оно помогает сделать температуру внутри более стабильной, уменьшить охлаждение верхней зоны и снизить вероятность образования конденсата на холодных поверхностях.

При оценке утепления важно смотреть шире, чем только на толщину теплоизоляционного материала. Значение имеют влагостойкость утеплителя, непрерывность слоя, состояние стыков, металлические мостики холода, герметичность крышки и количество влаги внутри кессона.

Наиболее проблемными часто оказываются не большие поверхности, а небольшие участки по краям, возле крепежа и в местах примыкания. Именно там возникают локальные зоны интенсивной теплопередачи.

Качественная теплоизоляция крышки представляет собой не просто слой утеплителя, а согласованную конструкцию, в которой материал остается сухим, не деформируется, перекрывает основные пути утечки тепла и не скрывает проблемы с поступлением влаги. Такое решение лучше защищает внутреннее пространство кессона от резких зимних перепадов температуры и помогает поддерживать более стабильные условия эксплуатации оборудования.
