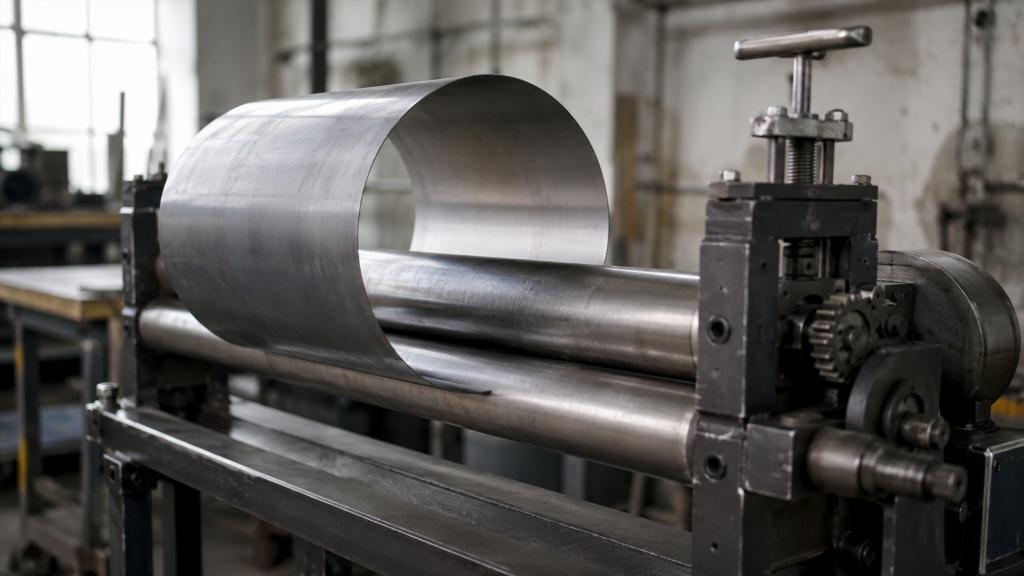

Самодельный роликовый листогиб: от чего зависят его возможности и качество гибки

Роликовый листогиб используют для плавного деформирования листового металла и получения цилиндрических, дугообразных и близких к ним поверхностей. В отличие от оборудования, которое формирует выраженную линию сгиба, роликовая конструкция постепенно изменяет кривизну заготовки при ее прохождении между рабочими элементами. Благодаря этому металл можно изгибать без резкого перелома по одной линии.

Самодельный роликовый листогиб привлекает сравнительно простой общей идеей устройства, однако результат его работы зависит не от одного удачного узла. На качество гибки одновременно влияют жесткость рамы, расположение роликов, состояние их поверхности, равномерность прижима, свойства заготовки и точность взаимного положения деталей. Даже небольшие отклонения могут проявиться на готовом изделии в виде конусности, волн, неравномерной кривизны или следов на поверхности.

Поэтому оценивать такое оборудование полезнее не как набор отдельных деталей, а как систему, в которой изменение одного элемента влияет на работу остальных.

Как работает роликовая гибка листового металла

Основу процесса составляет постепенное пластическое деформирование листа. Заготовка проходит между роликами, расположенными таким образом, чтобы металл отклонялся от первоначальной плоскости. При последовательных проходах кривизна увеличивается.

Лист при этом испытывает неодинаковые нагрузки по толщине. Наружная сторона изгиба растягивается, внутренняя сжимается, а между ними находится область, где изменение длины выражено значительно слабее. Поведение материала зависит от его толщины, пластичности, твердости и других механических свойств.

У роликового способа есть важная особенность: окончательная форма возникает не мгновенно. Она формируется постепенно, и каждая часть конструкции должна сохранять достаточно стабильное положение под нагрузкой.

Если рама заметно прогибается, ролики смещаются или заготовка движется с перекосом, расчетная геометрия перестает соответствовать фактической. Из-за этого даже визуально аккуратно собранный механизм может давать нестабильный результат.

Какие элементы определяют возможности листогиба

Конкретные конструкции различаются, но общий принцип большинства роликовых листогибов основан на нескольких функциональных группах.

К ним относятся:

• рама или основание, воспринимающее рабочую нагрузку;
• ролики, непосредственно контактирующие с листом;
• опоры роликов;
• механизм изменения взаимного положения рабочих элементов;
• привод, обеспечивающий перемещение заготовки;
• элементы, удерживающие детали конструкции в заданном положении.

Каждый из этих узлов влияет на конечную геометрию изделия.

Рама и ее жесткость

Рама служит не только основанием для установки остальных деталей. Она должна сохранять взаимное положение роликов при возникновении усилия гибки.

Если конструкция заметно деформируется, расстояния между рабочими элементами меняются непосредственно во время обработки листа. Такая деформация может быть небольшой и плохо заметной визуально, но ее влияние проявляется на длинной заготовке.

Характерные последствия недостаточной жесткости:

• разная кривизна по ширине листа;
• ухудшение повторяемости результата;
• изменение формы при работе с более жестким материалом;
• необходимость постоянно компенсировать поведение механизма регулировками;
• дополнительная нагрузка на опоры и подвижные соединения.

Особенно заметным становится влияние рамы при увеличении ширины заготовки. Чем длиннее рабочая часть ролика, тем выше требования к сохранению геометрии всей системы.

Рабочие ролики

Ролики передают усилие на металл и одновременно направляют заготовку. От их геометрии и состояния поверхности зависит характер контакта с листом.

Значение имеют несколько свойств:

• прямолинейность;
• соосность;
• жесткость;
• равномерность поверхности;
• отсутствие заметных повреждений;
• стабильное положение относительно других роликов.

Даже небольшое отклонение формы может привести к тому, что давление распределяется по ширине листа неравномерно.

Если один участок ролика сильнее воздействует на металл, кривизна на этой стороне может отличаться. На широких деталях подобная погрешность особенно хорошо заметна.

Почему соосность роликов так важна

Соосностью называют согласованное положение вращающихся элементов относительно друг друга. Для листогиба она имеет большое значение, поскольку заготовка должна перемещаться без постоянного ухода в сторону.

При нарушении геометрии лист может начать двигаться по диагонали. Один его край проходит через рабочую зону быстрее другого, а величина деформации становится неодинаковой.

В результате могут появляться:

• конусообразная форма вместо цилиндрической;
• перекос кромок;
• неодинаковый радиус по длине;
• нестабильное движение заготовки;
• повышенная нагрузка на отдельные опоры.

Проблема не всегда связана только с самими роликами. Причиной может быть положение подшипниковых узлов, деформация рамы, люфт креплений или неодинаковая работа регулировочного механизма.

Как свойства листового металла влияют на результат

Один и тот же роликовый листогиб может совершенно по-разному работать с различными материалами.

Толщина листа является лишь одним из факторов. Значение имеют также прочность, пластичность, структура материала и способность восстанавливать форму после снятия нагрузки.

Упругое восстановление

После выхода из рабочей зоны металл частично стремится вернуть первоначальную форму. Это явление называют пружинением или упругим восстановлением.

Из-за него фактическая кривизна после разгрузки может быть меньше, чем непосредственно между роликами.

Выраженность эффекта зависит от свойств материала. Два листа одинаковой толщины, но изготовленные из разных металлов или сплавов, могут вести себя неодинаково.

Поэтому возможность листогиба нельзя оценивать только по визуальной массивности конструкции. Реальная нагрузка определяется сочетанием размеров заготовки и характеристик самого материала.

Поверхность заготовки

Состояние поверхности также имеет значение. Ролики контактируют с листом под давлением, поэтому загрязнение, заусенцы или повреждения способны оставлять заметные следы.

На материалах с декоративной или уже обработанной поверхностью это особенно критично. Небольшой дефект ролика, который почти не влияет на техническую заготовку, может стать серьезной проблемой при работе с лицевой деталью.

Откуда появляется конусность при гибке

Одна из распространенных проблем роликового листогиба — получение детали, диаметр которой с одной стороны отличается от диаметра с другой.

Такой результат часто называют конусностью.

Причины могут быть различными:

• ролики расположены непараллельно;
• прижим неодинаков по сторонам;
• рама деформируется асимметрично;
• заготовка изначально подается с перекосом;
• один из опорных узлов имеет повышенный люфт;
• свойства листа неоднородны по ширине.

Попытка устранить конусность только изменением одного регулировочного элемента не всегда помогает. Если источник проблемы находится в геометрии или жесткости конструкции, компенсация может работать только для конкретной заготовки.

Почему лист иногда движется неравномерно

Стабильная подача необходима для равномерной гибки. Если заготовка проскальзывает или периодически смещается, воздействие роликов становится неодинаковым.

На характер движения влияют:

• состояние поверхности роликов;
• равномерность прижима;
• положение листа;
• жесткость привода;
• люфты в соединениях;
• сопротивление самого материала деформации.

Особенно заметны проблемы при обработке длинных листов. Небольшой перекос в начале движения постепенно увеличивается, и к концу прохода край заготовки может заметно сместиться относительно первоначального положения.

Как привод влияет на работу листогиба

Привод нужен для вращения роликов и перемещения заготовки. В небольших конструкциях он может быть ручным, а в более сложных — механизированным.

Сам по себе тип привода не определяет точность гибки. Гораздо важнее плавность передачи движения и согласованность работы узлов.

Ручной привод

Ручное вращение отличается простой общей организацией и позволяет оператору хорошо чувствовать изменение сопротивления. При этом скорость движения может быть неравномерной, особенно при увеличении нагрузки.

На длинных заготовках дополнительное значение приобретает удобство управления: человеку приходится одновременно следить за положением листа и вращением механизма.

Механизированный привод

Механизация позволяет поддерживать более стабильное движение, однако повышает требования к безопасности и состоянию конструкции.

Если заготовка начинает двигаться неправильно, механизм продолжает развивать усилие. По этой причине наличие двигателя само по себе не делает самодельный листогиб более точным или удобным. Ошибки геометрии, люфты и недостаточная жесткость при механизированном движении никуда не исчезают.

Какие признаки говорят о нестабильной работе конструкции

Оценить состояние роликового листогиба можно по характеру получаемых деталей и поведению оборудования под нагрузкой.

Обратить внимание стоит на следующие признаки:

• одинаковые заготовки после обработки заметно отличаются по форме;
• лист постоянно уходит в одну сторону;
• кривизна различается по ширине;
• при увеличении нагрузки положение рабочих элементов заметно меняется;
• на поверхности металла остаются повторяющиеся следы;
• ролики вращаются с неодинаковым сопротивлением;
• регулировки самопроизвольно меняются;
• в опорных узлах ощущается выраженный люфт.

Один признак не всегда позволяет определить причину. Например, уход листа в сторону может быть связан как с положением роликов, так и с особенностями подачи заготовки.

Почему повторяемость важнее единичного удачного результата

Самодельный листогиб может один раз сформировать деталь подходящей формы даже при наличии заметных конструктивных недостатков. Более показательно то, насколько одинаковым остается результат при повторной работе в сопоставимых условиях.

Повторяемость отражает общую стабильность механизма.

Если для каждой следующей заготовки приходится заново искать положение регулировок, компенсировать перекос или вручную корректировать движение листа, конструкция работает непредсказуемо.

Для домашней мастерской высокая производительность требуется не всегда, а стабильность результата остается важной даже при редком использовании оборудования.

Ограничения самодельного роликового листогиба

Самодельная конструкция может быть полезной для определенного круга работ, но ее возможности ограничиваются не только размером механизма.

Существенную роль играют:

• точность изготовления узлов;
• качество опор;
• состояние роликов;
• жесткость рамы;
• возможности регулировки;
• свойства обрабатываемого материала;
• безопасность управления заготовкой.

Не стоит воспринимать увеличение размеров деталей конструкции как универсальный способ расширить возможности оборудования. Более массивные ролики и рама могут изменить распределение нагрузок, требования к опорам и усилие, необходимое для движения механизма.

Любое заметное увеличение нагрузки затрагивает всю систему целиком.

Типичные ошибки при оценке самодельной конструкции

Ориентация только на внешний вид

Массивная рама еще не гарантирует точность. Большое значение имеет не только количество металла, но и то, насколько стабильно взаимное положение рабочих узлов.

Недооценка люфтов

Небольшое свободное перемещение в одном соединении может казаться несущественным. Когда таких соединений несколько, суммарное отклонение становится заметным.

Игнорирование прогиба роликов

Ролик представляет собой нагруженный элемент. При работе он может деформироваться, причем величина прогиба зависит от нагрузки и его конструкции.

Ожидание одинакового результата с любым металлом

Материалы различаются по прочности и пластичности. Настройки и поведение механизма, приемлемые для одной заготовки, не обязательно дают аналогичную форму на другой.

Попытка компенсировать конструктивный дефект регулировкой

Регулировочный механизм предназначен для изменения рабочего положения элементов, но не способен полностью устранить последствия деформации рамы, повреждения ролика или выраженного люфта.

Безопасность работы с роликовым листогибом

Роликовый механизм создает зоны, в которых лист и вращающиеся элементы сближаются с заметным усилием. Основную опасность представляют места захвата заготовки и подвижные узлы.

Дополнительный риск связан с самим листовым металлом. Кромки могут быть острыми, а длинная заготовка при движении способна смещаться на значительное расстояние.

Особого внимания требуют конструкции с механизированным приводом. Двигатель может продолжать движение даже тогда, когда положение листа или состояние механизма стало неправильным.

Работу оборудования стоит оценивать не только с точки зрения способности согнуть металл. Предсказуемость движения, устойчивость конструкции и возможность контролировать процесс имеют не меньшее значение.

Когда самодельный роликовый листогиб оказывается полезным

Такое оборудование наиболее интересно там, где периодически требуется получать плавно изогнутые детали из листового материала и нет необходимости в высокой промышленной производительности.

Практическая ценность конструкции определяется не количеством функций, а тем, насколько стабильно она выполняет конкретный круг операций.

Хорошо согласованный по геометрии механизм с достаточно жесткой рамой может оказаться удобнее сложной конструкции с большим количеством регулировок, если последние имеют люфты и плохо сохраняют положение.

Что определяет качество готовой детали

Качество гибки складывается из нескольких взаимосвязанных факторов. Нельзя выделить единственный узел, который полностью отвечает за результат.

На форму изделия одновременно воздействуют:

• геометрия роликов;
• их взаимное положение;
• жесткость рамы;
• состояние опор;
• равномерность движения;
• свойства листа;
• характер распределения нагрузки.

Чем стабильнее эти условия сохраняются в процессе обработки, тем выше вероятность получить предсказуемую кривизну без выраженного перекоса и локальных дефектов.

Самодельный роликовый листогиб представляет собой механическую систему, чувствительную к геометрии и деформациям. Его реальные возможности определяются не только размером роликов или прочностью отдельных деталей, а согласованностью всей конструкции. Именно поэтому при оценке такого оборудования важнее обращать внимание на жесткость, соосность, отсутствие лишних люфтов и повторяемость работы, чем на внешнюю массивность или количество регулировочных элементов.
