Что учитывать при оценке чертежа деревянного верстака перед изготовлением

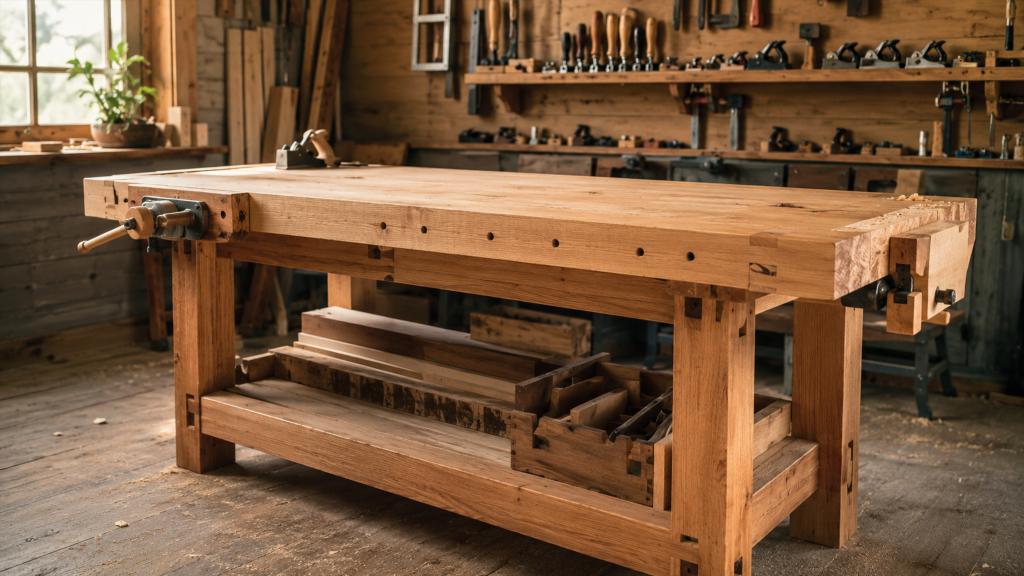

Деревянный верстак для домашней мастерской выглядит относительно простой конструкцией: столешница, опоры, продольные связи, иногда полки, ящики или место для крепления инструмента. На практике удобство и долговечность такого рабочего места зависят не столько от внешнего вида, сколько от того, насколько грамотно в чертеже согласованы размеры, жёсткость, расположение опор и предполагаемые нагрузки.

Хороший чертёж помогает заранее увидеть слабые места конструкции. По нему можно оценить, будет ли верстак устойчивым, достаточно ли пространства останется для работы, не мешают ли поперечины ногам, удобно ли расположены полки и насколько рационально используется древесина. При этом сам чертёж не должен восприниматься как универсальная инструкция: одна и та же конструкция может хорошо подходить для лёгких столярных операций и оказаться неудобной при более серьёзной нагрузке.

Что должен показывать чертёж деревянного верстака

Полезный чертёж даёт представление не только о внешних габаритах. По нему должна читаться вся конструктивная логика рабочего стола.

Обычно важно видеть:

• общую длину, ширину и высоту верстака;
• размеры столешницы;
• положение ножек и поперечных связей;
• конструкцию продольного основания;
• расположение полок и других элементов хранения;
• места соединения основных деталей;
• выступы столешницы относительно основания;
• свободное пространство под рабочей зоной;
• участки, рассчитанные на крепление дополнительного оборудования.

Если на схеме показан только общий силуэт и несколько размеров, оценить такую конструкцию трудно. Непонятными остаются соединения, опирание столешницы и способы обеспечения жёсткости.

Для простого хозяйственного стола этого иногда достаточно. Для полноценного верстака, на котором планируется регулярно работать с заготовками, желательно видеть устройство основания гораздо подробнее.

Для каких работ рассчитана конструкция

Перед оценкой чертежа полезно определить предполагаемый характер использования верстака. Требования к рабочему столу заметно различаются.

Лёгкие работы

Если верстак нужен преимущественно для сборки небольших деталей, разметки, обработки ручным инструментом и размещения материалов, основное значение имеют удобная рабочая поверхность и общая устойчивость.

Чрезмерно массивное основание в такой ситуации может только занимать место и усложнять перемещение конструкции.

Работа с заметной механической нагрузкой

При строгании, пилении, работе с закреплёнными крупными деталями и других операциях с приложением усилия требования меняются. Недостаточно просто выдержать вертикальный вес.

Верстак должен сопротивляться:

• продольному раскачиванию;
• смещению в сторону;
• скручиванию основания;
• прогибу рабочей поверхности;
• ослаблению соединений при повторяющихся нагрузках.

Чертёж, хорошо подходящий для сборочного стола, не обязательно подходит для такой эксплуатации.

Пропорции верстака и удобство рабочего пространства

Габариты конструкции нельзя оценивать изолированно. Важно учитывать, как они связаны между собой.

Слишком узкая столешница ограничивает размещение деталей и инструмента. Чрезмерная глубина тоже не всегда удобна: до дальней части поверхности приходится тянуться, особенно если верстак установлен непосредственно у стены.

Длина связана не только с количеством свободного места. При увеличении пролёта между опорами возрастает значение жёсткости столешницы и основания. Длинная конструкция из сравнительно тонких элементов может ощущаться менее устойчивой, чем компактный верстак из тех же материалов.

Высота рабочего места влияет на положение рук, спины и плеч. Универсальное значение здесь малоинформативно. Для тонкой ручной работы и операций, требующих значительного усилия, удобное положение рабочей поверхности может различаться.

При оценке чертежа полезнее смотреть не на попытку найти единственный «правильный» размер, а на согласованность конструкции с ростом пользователя, характером работы и расположением оборудования.

Столешница как основной рабочий элемент

Столешница принимает большую часть непосредственной нагрузки. Она должна сохранять приемлемую плоскостность, не создавать выраженного прогиба и обеспечивать надёжную опору для деталей.

Толщина не является единственным показателем

Массивная столешница обычно воспринимается как более надёжная, но жёсткость зависит от нескольких факторов одновременно:

• материала;
• общей ширины;
• длины свободных участков между опорами;
• способа набора поверхности;
• направления волокон;
• устройства основания под столешницей;
• характера закрепления.

Иногда сравнительно лёгкая рабочая поверхность с хорошо расположенными опорами работает устойчивее, чем толстая плита с большим неподдерживаемым пролётом.

Свесы столешницы

Небольшой выход поверхности за пределы основания может быть полезен. За край удобнее закреплять некоторые детали и переносные приспособления.

Слишком большой свес создаёт рычаг. При сильном нажатии на край нагрузка передаётся на крепления столешницы и ближайшие элементы основания.

На чертеже стоит смотреть, где заканчивается каркас и насколько далеко за него выходит рабочая поверхность.

Цельная и наборная поверхность

Деревянную столешницу можно выполнять по разным конструктивным принципам. У каждого варианта есть свои особенности.

Цельные широкие элементы конструктивно просты, но древесина реагирует на изменение влажности. Наборная поверхность позволяет иначе распределить внутренние напряжения, хотя качество результата сильнее зависит от состояния материала и точности изготовления.

Чертёж должен учитывать, что древесина остаётся материалом, способным менять размеры при изменении влажности воздуха.

Основание и устойчивость верстака

Даже прочная столешница не компенсирует слабое основание. Если ножки соединены недостаточно жёстко, весь верстак может двигаться при работе.

Расположение ножек

Опоры желательно оценивать сразу в нескольких плоскостях. Важно не только их расстояние друг от друга, но и то, как они связаны между собой.

Конструкция с четырьмя отдельными стойками, соединёнными только столешницей, обычно хуже сопротивляется боковому смещению, чем основание с продольными и поперечными связями.

Продольные связи

Продольные элементы объединяют опоры и уменьшают вероятность раскачивания вдоль длинной стороны верстака. Они также могут использоваться как часть основания для нижней полки.

Их положение влияет на удобство. Слишком высоко расположенная связь может уменьшить полезное пространство, а слишком близкая к ногам — мешать сидеть или подходить к верстаку вплотную.

Поперечная жёсткость

Верстак должен противостоять нагрузкам не только вдоль своей длины. Боковое воздействие возникает при обработке крупной заготовки, перемещении инструмента или случайном толчке.

Если на чертеже отсутствуют элементы, ограничивающие такое движение, стоит внимательнее оценить конструкцию соединений.

Почему тип соединений имеет большое значение

Два верстака с одинаковыми размерами деталей могут заметно различаться по устойчивости из-за устройства соединений.

Хорошее соединение должно ограничивать взаимное движение элементов. Простого контакта торца одной детали с поверхностью другой иногда недостаточно, особенно если нагрузка периодически меняет направление.

При оценке схемы полезно понять:

• что препятствует смещению деталей относительно друг друга;
• как передаётся боковая нагрузка;
• не зависит ли вся жёсткость только от крепежа;
• можно ли при необходимости подтянуть или обслужить соединение;
• не ослабнет ли конструкция при естественном движении древесины.

Нет необходимости считать сложные столярные соединения обязательными для любого верстака. Разумная конструкция может быть достаточно простой. Значение имеет не сложность, а понятная передача нагрузок.

Древесина и изменение размеров

Одна из типичных ошибок при оценке чертежа — воспринимать дерево как материал с неизменной геометрией.

Древесина поглощает и отдаёт влагу. При изменении условий эксплуатации отдельные детали могут немного расширяться, усыхать или деформироваться.

Особенно внимательно стоит относиться к широким деревянным поверхностям. Жёсткое крепление, полностью исключающее возможность естественного движения материала, иногда приводит к внутренним напряжениям.

Что важно учитывать в чертеже

Полезно обратить внимание на направление деталей и способ закрепления широкой столешницы. Конструкция должна быть рассчитана на нормальное поведение древесины, а не исходить из предположения, что её размеры никогда не изменятся.

Большое значение имеет и состояние материала. Даже хороший чертёж не компенсирует использование сильно сырой, заметно короблёной или нестабильной древесины.

Жёсткость важнее визуальной массивности

Толстые ножки и тяжёлая столешница создают впечатление прочности. Однако массивность сама по себе не гарантирует устойчивость.

Верстак может быть тяжёлым и при этом раскачиваться из-за слабых узлов. И наоборот, сравнительно лёгкая конструкция с правильно организованными связями способна ощущаться очень жёсткой.

При оценке чертежа полезно смотреть на общий силовой контур:

• как связаны передние и задние опоры;
• что объединяет левую и правую стороны;
• чем ограничивается перекос;
• как столешница соединена с основанием;
• имеются ли длинные неподдерживаемые участки.

Такой подход позволяет оценивать конструкцию по её работе, а не по внешней массивности отдельных деталей.

Место для ног и доступ к рабочей зоне

Чертёж часто рассматривают преимущественно как конструктивную схему, забывая об эргономике.

Нижняя полка выглядит полезной, пока не выясняется, что она мешает подойти к столешнице. Поперечная балка может увеличить жёсткость, но одновременно оказаться прямо перед ногами пользователя.

Если предполагается работа сидя, требования к свободному пространству становятся ещё важнее.

Что стоит проверить

Переднюю часть верстака желательно рассматривать как полноценную рабочую зону. Пользователь должен иметь возможность удобно расположиться у столешницы, не упираясь коленями и голенями в элементы каркаса.

Для часто используемого инструмента имеет значение и доступность хранения. Полка, до которой приходится постоянно сильно наклоняться или отходить от рабочего места, не всегда оказывается практичной.

Полки и ящики не должны ослаблять конструкцию

Системы хранения могут стать частью силовой структуры верстака или, напротив, мешать ей.

Нижняя полка иногда помогает связать основание, но она не должна рассматриваться как полноценная замена правильно организованным продольным и поперечным элементам, если сама конструкция этого не предусматривает.

Ящики добавляют массу и занимают пространство под столешницей. При неудачном расположении они могут ограничивать движение ног или доступ к крепёжным элементам.

Хорошая схема показывает не только то, куда поместятся ящики, но и сохраняет понятную конструкцию основания после их добавления.

Установка тисков и дополнительного оборудования

Если на верстаке предполагается размещать тиски, настольный инструмент или другие устройства, это желательно учитывать ещё при выборе конструкции.

Дополнительное оборудование создаёт локальные нагрузки. Иногда они значительно выше, чем нагрузка от обычных предметов, лежащих на столешнице.

Особенно важно положение оборудования относительно опор. Установка тяжёлого устройства далеко от каркаса может увеличить нагрузку на край столешницы.

Стоит также учитывать удобство доступа. Оборудование не должно блокировать значительную часть рабочей поверхности без необходимости.

Мобильный или стационарный верстак

Конструкция верстака зависит и от того, должен ли он постоянно находиться на одном месте.

Стационарная конструкция

Для постоянного рабочего места масса обычно не является серьёзным недостатком. Более тяжёлое основание может способствовать устойчивости, если оно правильно собрано.

Стационарный формат позволяет активнее использовать нижнее пространство для хранения.

Перемещаемая конструкция

Для небольшой мастерской возможность освободить помещение бывает важнее дополнительной массы.

Здесь приходится искать баланс между мобильностью и жёсткостью. Лёгкий верстак удобнее перемещать, но чрезмерное уменьшение массы и сечения элементов способно ухудшить устойчивость.

Если в конструкции предусмотрены колёсные опоры, важно помнить, что они меняют характер взаимодействия верстака с полом. Хорошая мобильная конструкция должна оставаться устойчивой непосредственно во время работы.

Типичные признаки слабого чертежа

Некоторые недостатки можно заметить ещё до изготовления верстака.

Насторожить должны:

• отсутствие понятных связей между ножками;
• слишком длинные пролёты столешницы без поддержки;
• большие свесы без конструктивного обоснования;
• опора всей жёсткости только на несколько крепёжных точек;
• отсутствие размеров ключевых деталей;
• конфликт полок или поперечин с пространством для ног;
• чрезмерно сложная конструкция без заметной практической пользы;
• невозможность понять, как закреплена столешница;
• большое количество элементов, выполняющих одинаковую функцию.

Чертёж не обязан быть профессиональным инженерным документом. Он должен позволять понять устройство верстака и взаимосвязь его основных частей.

Почему слишком сложная конструкция не всегда лучше

При выборе схемы легко увлечься массивными рамами, большим количеством распорок, ящиков и дополнительных деталей.

Каждый новый элемент увеличивает число соединений и требований к точности. Он также добавляет массу, расход материала и потенциальные места возникновения перекосов.

Для домашней мастерской зачастую полезнее конструкция, в которой хорошо решены несколько базовых задач:

• столешница имеет достаточную опору;
• основание сопротивляется раскачиванию;
• соединения не допускают заметного люфта;
• рабочая зона остаётся свободной;
• хранение не мешает ногам;
• оборудование располагается в подходящих местах.

Если схема достигает этого сравнительно небольшим количеством деталей, усложнение не обязательно улучшит результат.

Как оценить удобство чертежа до изготовления

Полезно мысленно представить не готовый верстак в пустой мастерской, а реальные рабочие ситуации.

На поверхности будет лежать инструмент. Часть столешницы займёт заготовка. Возможно, понадобится закрепить деталь у края. Иногда придётся работать сбоку, а не только с фронтальной стороны.

Стоит представить:

• можно ли подойти к нужной части столешницы;
• не перекрывает ли основание доступ к детали;
• хватает ли свободной рабочей поверхности;
• где будет находиться часто используемый инструмент;
• можно ли удобно работать с длинными заготовками;
• не окажется ли полка препятствием для ног;
• насколько легко убрать стружку и пыль из нижней части конструкции.

Такой мысленный сценарий нередко выявляет недостатки, которые не заметны при простом просмотре размеров.

Чертёж должен соответствовать мастерской

Даже хорошо продуманный верстак может оказаться неудобным, если его размеры плохо согласованы с помещением.

Необходимо учитывать не только место, занимаемое самим столом, но и пространство вокруг него. Длинные заготовки требуют свободной зоны. Открывание ящиков тоже занимает место. У стены могут находиться розетки, системы хранения или другое оборудование.

Для небольшой мастерской особенно важен баланс между площадью столешницы и свободой перемещения.

Слишком крупный верстак быстро превращается из удобного рабочего центра в препятствие. Слишком компактный вынуждает постоянно освобождать поверхность и переставлять инструмент.

Что важнее всего в хорошем проекте деревянного верстака

Удачная конструкция не обязана быть сложной или выглядеть профессионально. Её качество проявляется во время работы.

Верстак должен воспринимать усилия без выраженного раскачивания, обеспечивать устойчивую рабочую поверхность и оставлять достаточно пространства для пользователя. Столешница, опоры и связи должны работать как единая система.

При оценке чертежа полезнее всего обращать внимание на несколько взаимосвязанных характеристик: жёсткость основания, поддержку столешницы, расположение опор, устройство соединений, свободное пространство и соответствие конструкции предполагаемым задачам.

Самый подробный чертёж не гарантирует удобный результат, если эти вопросы не решены. При этом сравнительно простая схема может оказаться очень практичной, когда каждая деталь выполняет понятную функцию, а размеры и конструктивные решения согласованы между собой.
