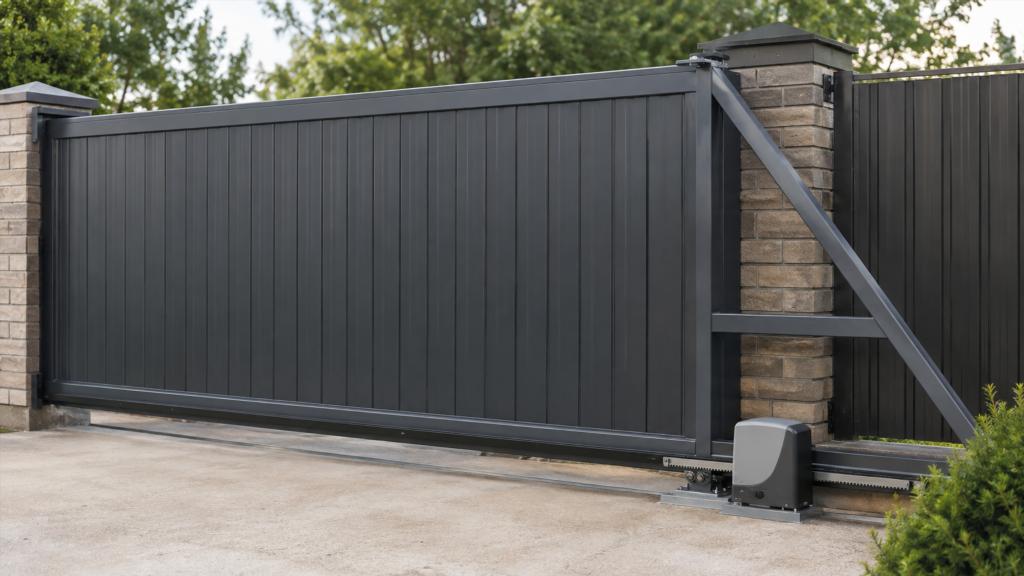

Из чего складывается вес откатных ворот и почему одинаковые по размеру конструкции могут весить по-разному

Откатные ворота часто воспринимаются как цельное полотно, которое перемещается вдоль забора. На практике это сборная конструкция, и ее масса складывается из нескольких крупных элементов. На итоговый вес влияют размеры проема, длина рамы, материал каркаса, тип заполнения, направляющая балка, усилители и дополнительные детали.

Именно поэтому две конструкции одинаковой ширины и высоты могут заметно отличаться по массе. Одни ворота делают относительно легкими за счет простого заполнения и умеренного количества металла, другие получают тяжелый каркас, облицовку с двух сторон или декоративные элементы. Разница отражается не только на удобстве перемещения полотна, но и на нагрузке на опорные узлы и требованиях к приводу.

Из каких частей складывается масса откатных ворот

Для оценки конструкции недостаточно учитывать только ту часть, которая закрывает проем. У консольных откатных ворот полотно обычно продолжается за пределы видимой створки. Этот участок необходим для работы системы и также имеет собственную массу.

В общий вес входят:

• наружная рама полотна;
• внутренние перемычки и усилители;
• консольная часть;
• направляющая балка;
• материал заполнения;
• крепеж и накладные детали;
• элементы декоративной отделки;
• иногда — встроенная калитка и ее обрамление.

Роликовые опоры, улавливатели, стойки и фундамент относятся к системе ворот, но не перемещаются вместе с полотном. Поэтому при разговоре о весе створки обычно рассматривают именно подвижную часть конструкции.

Каркас — значительная часть общего веса

Основой откатных ворот служит металлическая рама. Она обеспечивает геометрию полотна и воспринимает нагрузки, возникающие во время движения и при воздействии ветра.

Масса каркаса зависит от нескольких характеристик:

• сечения используемых профилей;
• толщины стенки металла;
• общей длины элементов;
• количества перемычек;
• формы консольной части;
• наличия дополнительных усилений.

У небольшого полотна с легким заполнением каркас может составлять весьма заметную долю общей массы. Если конструкция высокая или широкая, количество металла увеличивается: растет длина внешнего контура, появляются дополнительные перемычки и усиливающие элементы.

Почему нельзя ориентироваться только на размеры проема

Ширина проезда показывает лишь размеры участка, который должны перекрывать ворота. У консольной системы за видимой частью находится дополнительная секция. Она не закрывает проем, но необходима для устойчивого перемещения створки по роликовым опорам.

Поэтому ворота для проема определенной ширины имеют более длинную раму, чем сам проезд. Чем больше становится полотно, тем заметнее влияние этой дополнительной части на общую массу.

Сравнивать конструкции только по ширине проема некорректно. Необходимо учитывать фактические габариты всей перемещающейся створки.

Как заполнение влияет на вес ворот

Заполнение занимает большую площадь, поэтому выбор материала способен существенно изменить массу конструкции. Разница особенно заметна на широких и высоких воротах.

Профилированный металлический лист

Тонкий профилированный лист считается одним из сравнительно легких способов закрыть каркас. Основную массу в такой конструкции часто формируют сама металлическая рама и направляющая.

При этом результат зависит от толщины листа и способа обшивки. Одностороннее заполнение легче двухстороннего, а дополнительные декоративные планки также прибавляют массу.

Листовой металл

Сплошной стальной лист обычно дает большую нагрузку, особенно при увеличении его толщины. Кроме собственной массы он может потребовать более жесткого каркаса, поскольку большое полотно должно сохранять форму.

Получается двойной эффект: увеличивается вес самого заполнения и возрастает количество металла в несущей части.

Деревянное заполнение

Доска, рейка и другие материалы из древесины могут выглядеть сравнительно легкими, но их масса сильно зависит от породы, толщины и влажности.

Древесина способна набирать влагу, поэтому вес полотна в эксплуатации не всегда остается таким же, каким он был сразу после изготовления. Плотная толстая доска дает совершенно другую нагрузку, чем тонкие декоративные рейки.

Кроме того, деревянное заполнение часто требует большого количества крепежа и дополнительных элементов каркаса.

Металлический штакетник и реечные материалы

Заполнение с промежутками обычно снижает массу по сравнению со сплошной металлической облицовкой аналогичной площади. Однако количество планок, их толщина и расположение могут заметно различаться.

Преимущество такого варианта связано не только с массой. Решетчатое или реечное полотно обычно имеет меньшую парусность, поскольку часть воздушного потока проходит через промежутки.

Декоративные панели и комбинированная облицовка

Составные конструкции сложнее оценивать по внешнему виду. Легкая наружная панель может крепиться на массивное основание, а декоративная облицовка иногда устанавливается с двух сторон.

Особенно заметно увеличивают массу:

• многослойная отделка;
• тяжелые металлические вставки;
• кованые элементы;
• объемные декоративные детали;
• дополнительный внутренний каркас.

Внешне аккуратное полотно без массивных деталей далеко не всегда оказывается легким.

Направляющая балка тоже входит в массу створки

Один из важных элементов консольных ворот — нижняя направляющая. Она связана с рамой и перемещается вместе с ней.

Это массивный металлический профиль, рассчитанный на работу с роликовыми опорами. Его собственную массу нельзя игнорировать. На длинных воротах вклад направляющей становится особенно заметным.

Кроме того, параметры направляющей обычно связаны с предполагаемой нагрузкой. Более тяжелому полотну требуется соответствующая по несущей способности система. Это означает, что увеличение массы ворот может сопровождаться использованием более массивных компонентов, что еще сильнее повышает итоговый вес.

Почему встроенная калитка делает полотно тяжелее

Встроенная калитка воспринимается как вырез внутри ворот, но конструктивно она добавляет немало деталей.

Необходимо сформировать жесткий проем, сделать отдельную рамку створки, установить петли, замок, ручки и другие элементы. Каркас вокруг проема также приходится усиливать, чтобы большое полотно сохраняло геометрию.

В результате ворота со встроенной калиткой при одинаковом внешнем размере обычно имеют более сложную металлоконструкцию, чем цельное полотно.

При оценке массы важна не только сама створка калитки, но и весь дополнительный металл, появившийся из-за ее установки.

Ширина и высота влияют на вес по-разному

Увеличение любого габарита добавляет материал, но последствия различаются.

При увеличении ширины растет длина горизонтальных частей рамы и направляющей. Возрастает площадь заполнения, а длинному полотну может потребоваться более жесткая конструкция.

При увеличении высоты тоже становится больше заполнения и металла. Одновременно возрастает площадь, на которую воздействует ветер. Из-за этого высокий сплошной щит нельзя рассматривать только как более тяжелую версию низких ворот: меняются и условия работы всей конструкции.

Почему небольшая разница в размерах иногда заметно меняет массу

Дополнительные сантиметры высоты или ширины увеличивают не один элемент, а сразу несколько. Удлиняется наружная рама, растет площадь облицовки, меняется длина перемычек. В некоторых конструкциях становится необходимым дополнительное усиление.

Поэтому масса не всегда увеличивается строго пропорционально одному размеру. Изменение габаритов способно привести к переходу на другую схему каркаса.

Двусторонняя обшивка заметно меняет конструкцию

Если заполнение устанавливается только с одной стороны рамы, его масса учитывается один раз. При облицовке с обеих сторон площадь материала фактически удваивается.

К дополнительному весу добавляются крепеж, планки и элементы оформления стыков. Иногда приходится менять расположение перемычек или усиливать отдельные участки каркаса.

В результате ворота, одинаково выглядящие со стороны улицы, могут существенно различаться по массе. Одни имеют простой односторонний лист, другие представляют собой полностью облицованную с двух сторон конструкцию.

Масса и парусность — разные характеристики

Тяжелые ворота не обязательно испытывают самую большую ветровую нагрузку. Эти характеристики связаны с разными свойствами.

Масса определяется количеством и плотностью материалов. Парусность зависит главным образом от площади сплошного полотна и того, насколько свободно воздух проходит через него.

Тяжелая решетчатая створка может пропускать значительную часть воздушного потока. Более легкое, но полностью сплошное полотно способно испытывать сильное воздействие ветра.

При оценке конструкции полезно разделять эти два фактора. Масса влияет на нагрузку при движении и на опорные элементы, а площадь и форма заполнения — на поведение ворот под действием ветра.

Почему слишком тяжелая створка создает дополнительные требования

Большая масса отражается сразу на нескольких частях системы. При движении необходимо разгонять и останавливать полотно, а роликовые опоры постоянно воспринимают его нагрузку.

Для тяжелой створки особенно важны:

• жесткость рамы;
• соответствие роликовых опор фактической нагрузке;
• состояние направляющей;
• надежность основания;
• правильное положение улавливателей;
• соответствие привода характеристикам ворот.

Сам по себе большой вес не означает, что конструкция плохая. Массивные ворота могут работать нормально, если все элементы системы рассчитаны на соответствующую нагрузку. Проблемы появляются, когда вес полотна и возможности комплектующих не согласованы между собой.

Почему слишком легкое полотно тоже не всегда является преимуществом

Стремление уменьшить массу имеет разумные пределы. Недостаточно жесткая рама способна деформироваться, особенно на широком проеме.

Если экономия веса достигается уменьшением количества перемычек или использованием слишком слабых элементов, конструкция может хуже сохранять геометрию. Это способно проявляться перекосами, вибрациями или изменением положения отдельных частей ворот.

Хорошая конструкция — не самая тяжелая и не самая легкая, а достаточно жесткая для своих размеров и типа заполнения.

Как примерно оценивать вес без сложного расчета

Для общего понимания полезно мысленно разделить полотно на крупные составляющие. Такая оценка не заменяет расчет конструкции, но помогает понять, откуда появляется масса.

Стоит обратить внимание на:

• фактическую длину всей створки вместе с консольной частью;
• количество и размеры металлических профилей;
• площадь заполнения;
• наличие облицовки с одной или двух сторон;
• направляющую балку;
• встроенную калитку;
• декоративные и усиливающие элементы.

Если известны характеристики материалов, массу отдельных частей можно оценивать отдельно, а затем рассматривать их совокупность. Для выбора ответственных компонентов используют уже расчетные данные конкретной конструкции, а не приблизительную оценку по внешнему виду.

Почему паспортный вес материала не равен весу готовых ворот

Иногда пытаются определить массу по одному параметру — например, по площади облицовочного листа. Такой подход дает неполную картину.

Допустим, заполнение относительно легкое. Это еще не означает, что и ворота будут легкими. У широкого полотна значительную часть массы могут составлять каркас, консоль и направляющая.

Обратная ситуация тоже возможна: у компактной конструкции с массивным заполнением именно облицовка окажется одной из наиболее тяжелых частей.

Полезнее рассматривать ворота как систему из нескольких материалов, а не как лист определенной площади.

Какие ошибки чаще всего возникают при оценке массы

Одна из распространенных ошибок — считать только видимый прямоугольник створки. Консольный участок остается за пределами проема, но продолжает быть частью полотна.

Другая ошибка связана с облицовкой. При двустороннем заполнении материала используется значительно больше, чем видно с одной стороны.

Также часто недооценивают массу направляющей, дополнительных рамок, декоративных элементов и усилителей.

Еще одна неточность возникает при сравнении двух ворот по фотографии. Внешне одинаковые конструкции могут быть изготовлены из профилей разного сечения и толщины. Определить их реальный вес только по виду невозможно.

Когда масса особенно важна

Информация о весе нужна не ради самого числа. Она помогает оценить характер нагрузки на механическую часть ворот.

Масса особенно существенна при:

• подборе совместимой роликовой системы;
• оценке возможностей электрического привода;
• анализе состояния уже установленной конструкции;
• сравнении разных вариантов заполнения;
• проектировании широкого или высокого полотна;
• установке дополнительных элементов на готовые ворота.

Если на существующую створку добавляется тяжелая облицовка, это меняет характеристики уже собранной системы. Увеличивается не только собственный вес, но и требования к тем узлам, которые обеспечивают перемещение полотна.

Что важнее самого значения веса

Одно число мало говорит о качестве откатных ворот. Более полезно понимать, соответствует ли масса конструкции возможностям ее элементов.

Для оценки важна совокупность характеристик: размеры полотна, жесткость каркаса, распределение массы, тип заполнения, параметры направляющей и роликов, особенности привода и ветровая нагрузка.

Два полотна одинакового веса могут вести себя по-разному. У одного масса распределена равномерно по металлическому каркасу, у другого значительная часть приходится на тяжелую облицовку. Различаться могут и размеры, и парусность, и жесткость.

Именно поэтому вопрос о том, сколько весят откатные ворота, нельзя сводить к одному универсальному значению. Масса формируется всей конструкцией: каркасом, консольной частью, направляющей, заполнением и дополнительными деталями. Для общего сравнения достаточно понимать вклад каждого элемента, а для подбора ответственных узлов необходимо учитывать характеристики конкретной створки.
