Противопожарное УЗО в доме: что оно защищает, где полезно и чего от него не стоит ожидать

Противопожарное УЗО часто воспринимают как дополнительный элемент электрощита, необходимость которого не всегда понятна владельцу дома. Обычные автоматы уже защищают линии от перегрузки и короткого замыкания, на отдельных группах могут стоять устройства защитного отключения, а современный щит и без того содержит немало аппаратуры. На этом фоне возникает закономерный вопрос: какую отдельную задачу решает противопожарное УЗО и действительно ли оно добавляет полезный уровень защиты.

Главная особенность такого устройства связана не с защитой конкретного человека при прикосновении к токоведущей части и не с отключением линии при превышении допустимого тока. Его назначение — контролировать утечки электрического тока и отключать питание, когда характер утечки указывает на потенциально опасное состояние электропроводки или подключенного оборудования.

Это особенно важно в ситуациях, когда ток уходит не по предусмотренному проводнику, а через поврежденную изоляцию, конструкции здания, оболочки кабелей или другие нежелательные пути. Такие процессы далеко не всегда сопровождаются током короткого замыкания, достаточным для мгновенного срабатывания автоматического выключателя.

Что называют противопожарным УЗО

Устройство защитного отключения сравнивает ток, уходящий к нагрузке, с током, возвращающимся обратно. В исправной цепи эти значения практически совпадают. Если часть тока проходит по другому пути, возникает дифференциальный ток, который и фиксирует устройство.

Под названием «противопожарное УЗО» обычно понимают устройство, выполняющее функцию контроля сравнительно крупных токов утечки на уровне ввода или группы линий. Его задача отличается от назначения более чувствительных УЗО, которые применяют для дополнительной защиты человека.

Разница принципиальна. Одно устройство не становится полноценной заменой другого только потому, что оба реагируют на утечку тока.

Противопожарная функция ориентирована прежде всего на состояние электросети и снижение риска длительного протекания тока через нежелательный путь. Более чувствительная защита отдельных линий решает другую задачу и применяется там, где необходимо быстрее реагировать на значительно меньший дифференциальный ток.

Как утечка тока может быть связана с пожарным риском

Не каждая электрическая неисправность превращается в классическое короткое замыкание.

Изоляция кабеля способна повреждаться постепенно. Она стареет, перегревается, испытывает механические нагрузки, контактирует с влагой, строительной пылью или агрессивной средой. Иногда провод оказывается прижат конструкцией, поврежден крепежом или перегрет в месте плохого соединения.

При определенных условиях ток начинает проходить через путь, который для этого не предназначен.

Такой путь может иметь достаточно высокое сопротивление. Ток оказывается меньше значения, при котором автоматический выключатель воспринимает ситуацию как короткое замыкание. При этом локальный нагрев может существовать продолжительное время.

Особое значение имеют:

• повреждения изоляции кабелей;
• увлажнение электрооборудования;
• ухудшение изоляционных свойств старой проводки;
• скрытые дефекты в распределительных коробках;
• загрязнение токопроводящей пылью;
• повреждения проводов внутри строительных конструкций;
• неисправности подключенного стационарного оборудования.

УЗО способно заметить сам факт появления дифференциального тока, даже если общий ток нагрузки остается в пределах, допустимых для автоматического выключателя.

Почему автоматический выключатель не решает ту же задачу

Автомат и УЗО контролируют разные параметры.

Автоматический выключатель реагирует прежде всего на ток, проходящий через защищаемую цепь. Если нагрузка становится чрезмерной или возникает короткое замыкание, автомат отключает линию.

УЗО анализирует баланс токов.

Представим условную ситуацию: прибор потребляет нормальный рабочий ток, но небольшая часть электричества из-за повреждения изоляции проходит через металлическую конструкцию или другой посторонний путь. Общая нагрузка при этом может быть совершенно обычной. Для автоматического выключателя оснований для отключения может не возникнуть.

УЗО видит, что часть тока не вернулась по предусмотренной цепи.

По этой причине автоматы и УЗО нельзя рассматривать как взаимозаменяемые устройства. Они дополняют друг друга.

Что делает автомат

Автоматический выключатель защищает проводку при перегрузке и токах короткого замыкания.

Что делает УЗО

Устройство защитного отключения контролирует дифференциальный ток, то есть утечку за пределы нормального пути прохождения электричества.

Эффективная защита электросети строится не вокруг одного универсального аппарата, а вокруг нескольких независимых функций.

Чем противопожарное УЗО отличается от обычного УЗО на отдельной линии

Термин «обычное УЗО» не совсем точен, потому что устройства отличаются не только назначением, но и чувствительностью, конструкцией и местом в схеме.

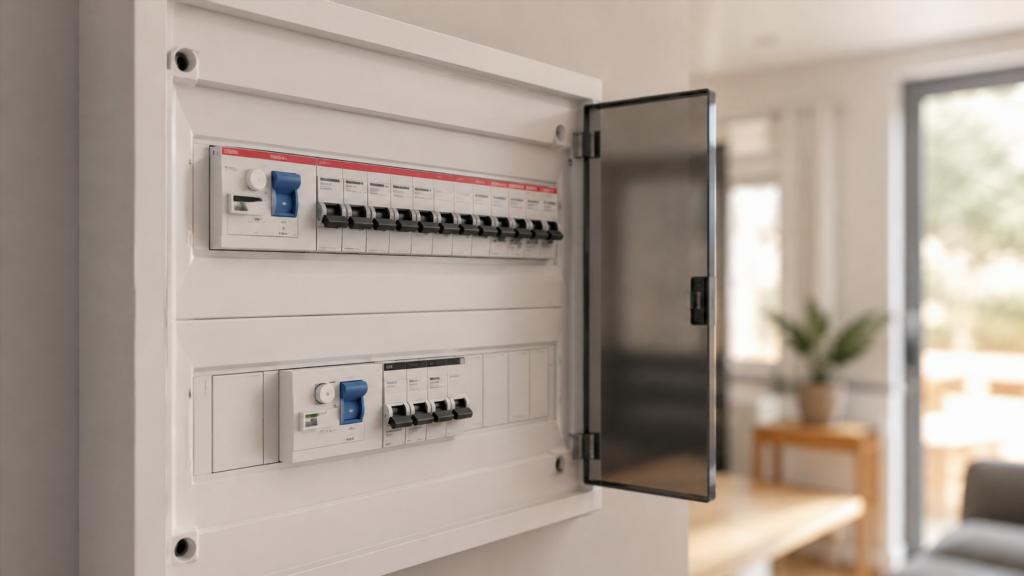

В бытовом щите могут присутствовать устройства разных уровней.

Более чувствительные УЗО устанавливают на отдельные линии или группы потребителей, где важна дополнительная защита человека при появлении опасной утечки.

Противопожарное устройство обычно рассматривается как более общий уровень защиты. Оно контролирует значительную часть электросети и не предназначено для замены чувствительных устройств на конечных линиях.

Различие можно представить так: защита отдельной группы реагирует на проблему внутри ограниченного участка сети, а вводное устройство контролирует более широкую часть электроустановки.

Такая структура позволяет разделять задачи и уменьшать вероятность ситуации, при которой единственное устройство одновременно должно выполнять несколько плохо совместимых функций.

Что противопожарное УЗО действительно способно предотвратить

Говорить о гарантированной защите от пожара было бы неправильно. Устройство снижает риск только тех аварийных сценариев, которые сопровождаются током утечки.

Оно может оказаться полезным при повреждении изоляции, когда часть тока начинает уходить через сторонние проводящие пути.

К типичным сценариям относятся:

• ухудшение изоляции кабеля;
• появление утечки внутри электрооборудования;
• попадание влаги в элементы электросети;
• повреждение кабеля в конструкции;
• электрическая связь между поврежденным проводником и заземленными частями;
• постепенное развитие дефекта, еще не перешедшего в полноценное короткое замыкание.

Ценность устройства заключается в том, что оно реагирует на иной признак неисправности, чем автоматический выключатель.

Чем больше независимых опасных признаков способна контролировать система защиты, тем меньше аварийных ситуаций остается незамеченными.

От каких пожароопасных неисправностей УЗО не защищает

Самая распространенная ошибка — считать противопожарное УЗО универсальным датчиком любой электрической неисправности.

Это не так.

Если аварийный процесс не вызывает заметного дифференциального тока, устройство может не иметь причины для отключения.

Плохой контакт в соединении

Ослабленный контакт способен сильно нагреваться. Например, проблема может возникнуть в клеммном соединении, розетке, распределительном устройстве или точке подключения оборудования.

Ток при этом продолжает нормально уходить по фазному проводнику и возвращаться по нейтральному. Баланс для УЗО сохраняется.

Следовательно, само наличие противопожарного УЗО не устраняет необходимость качественных соединений и правильного подбора аппаратуры.

Перегрузка проводки

Если по проводнику долго проходит чрезмерный ток без утечки на землю, задача отключения относится к автоматическому выключателю.

УЗО не заменяет защиту от перегрузки.

Межпроводниковое короткое замыкание

При коротком замыкании между рабочими проводниками основная роль снова принадлежит аппарату токовой защиты.

УЗО может участвовать в отключении некоторых аварийных режимов, но рассчитывать на него как на основной аппарат защиты от короткого замыкания нельзя.

Дуговые повреждения без выраженной утечки

Некоторые опасные повреждения сопровождаются электрической дугой между проводниками и локальным перегревом. Дифференциальный ток при этом может оставаться недостаточным для реакции УЗО.

Для контроля подобных неисправностей существуют другие типы защитных устройств.

Почему наличие УЗО не позволяет игнорировать состояние проводки

Электробезопасность определяется не количеством аппаратов в щите, а состоянием всей системы.

Даже качественное защитное устройство не исправляет поврежденную изоляцию, не восстанавливает плохой контакт и не устраняет перегрев проводников.

В надежной электросети значение имеют:

• состояние кабелей;
• качество соединений;
• соответствие защитных аппаратов характеристикам линий;
• исправность распределительного щита;
• состояние розеток и выключателей;
• отсутствие следов перегрева;
• исправность защитных проводников;
• корректное распределение нагрузок;
• работоспособность установленных защитных устройств.

Противопожарное УЗО следует рассматривать как один из уровней системы, а не как средство компенсации недостатков старой или некачественно выполненной проводки.

В каких домах дополнительный уровень защиты особенно интересен

Потребность в конкретной конфигурации электрощита определяется проектом и характеристиками объекта, однако существуют ситуации, в которых контроль утечек на более широком участке сети приобретает особую практическую ценность.

Дом со скрытой проводкой

Большая часть кабелей может находиться внутри стен, перекрытий и других конструкций. Начальные стадии повреждения не всегда заметны визуально.

Контроль дифференциального тока способен обнаружить некоторые виды дефектов раньше, чем они перейдут в более выраженную аварию.

Деревянный дом

В зданиях с большим количеством горючих конструкций последствия локального электрического нагрева потенциально серьезнее.

Само УЗО не превращает проводку в полностью пожаробезопасную, но контроль утечек становится полезной частью общей концепции электробезопасности.

Дом с большим количеством стационарного оборудования

Котлы, насосы, вентиляционное оборудование, бытовая техника, наружные потребители и другие устройства увеличивают количество участков, где теоретически может возникнуть повреждение изоляции.

Чем сложнее электроустановка, тем важнее разделять уровни защиты.

Старая электропроводка

Возраст проводки сам по себе не означает наличие опасной утечки. Однако изоляционные материалы со временем меняют свойства, соединения могут ухудшаться, а первоначальная схема часто дополняется новыми потребителями.

В таких объектах особенно важно сначала оценивать фактическое состояние системы. Одно новое устройство в щите не является заменой обследованию изношенной электропроводки.

Почему нельзя просто установить максимально чувствительное УЗО на весь дом

На первый взгляд кажется, что чем меньше ток срабатывания, тем безопаснее система. В реальной электросети такая логика работает не всегда.

У множества исправных приборов существуют небольшие рабочие токи утечки. Они могут возникать в фильтрах питания, блоках электроники, нагревательном оборудовании и других устройствах.

Когда к одному УЗО подключено большое количество потребителей, их естественные утечки суммируются.

Слишком чувствительное вводное устройство способно приводить к нежелательным отключениям даже при отсутствии аварии.

Возникает и другая проблема: при неисправности одного прибора может отключиться весь дом.

По этой причине электросеть обычно выгоднее рассматривать как систему уровней, где характеристики и зона ответственности аппаратов согласованы между собой.

Что такое селективность и почему она важна

Селективность означает, что при неисправности желательно отключить именно поврежденный участок, сохранив питание исправных частей системы.

Представим, что утечка возникла в одном приборе. Если одновременно сработают и групповое, и вводное устройства, дом может полностью остаться без электропитания.

Грамотно построенная защита стремится избежать подобного поведения.

Что дает разделение на уровни

При корректно организованной системе локальная неисправность должна по возможности ограничиваться соответствующей линией или группой.

Это улучшает не только удобство эксплуатации.

Локализация помогает понять, где возникла проблема, уменьшает количество отключенного оборудования и делает поведение защиты более предсказуемым.

Именно поэтому вопрос противопожарного УЗО нельзя сводить к фразе «поставить еще одно устройство перед всеми автоматами».

Необходимо учитывать взаимодействие всей защитной аппаратуры.

Какие ошибки встречаются при оценке необходимости противопожарного УЗО

«Если есть автоматы, УЗО больше не нужно»

Автоматы и УЗО отслеживают разные признаки неисправности. Наличие одного типа аппаратов не закрывает функции другого.

«Противопожарное УЗО защищает человека так же, как любое другое»

Назначение устройств зависит от их характеристик и места применения. Вводное противопожарное устройство нельзя автоматически считать заменой более чувствительной защиты конечных цепей.

«С УЗО старая проводка становится безопасной»

Поврежденные кабели, перегревающиеся соединения и неподходящая аппаратура требуют устранения причины проблемы. Защитное устройство лишь реагирует на некоторые аварийные режимы.

«Чем чувствительнее устройство, тем лучше»

Чрезмерная чувствительность общего устройства способна ухудшить удобство эксплуатации из-за суммарных рабочих утечек и нежелательных отключений.

«Если УЗО ни разу не отключалось, значит проводка исправна»

Устройство контролирует только определенный класс неисправностей. Плохие контакты, перегрузки и некоторые дуговые процессы могут развиваться без достаточного дифференциального тока.

Может ли одно противопожарное УЗО заменить защиту всех линий

Такой подход чрезмерно упрощает устройство домашней электросети.

Один вводной аппарат действительно способен контролировать значительную часть установки на наличие определенного уровня утечки, но он не обеспечивает все необходимые функции защиты конечных цепей.

Разные участки дома могут существенно отличаться:

• типом нагрузки;
• условиями эксплуатации;
• вероятностью контакта с влагой;
• количеством подключаемого оборудования;
• характером возможных неисправностей;
• величиной естественных токов утечки.

Щит, в котором все потребители находятся под одной общей защитой без разумного разделения, может быть неудобным в эксплуатации. Неисправность одного устройства способна обесточивать сразу большое количество потребителей.

Что важно учитывать при оценке решения

Вопрос о необходимости противопожарного УЗО нельзя оценивать только по количеству комнат или общей мощности дома.

Полезнее рассматривать всю структуру электросети.

Значение имеют:

• схема электроснабжения;
• устройство заземления;
• состояние существующей проводки;
• наличие групповых УЗО или дифференциальных автоматов;
• распределение потребителей по линиям;
• количество оборудования с электронными блоками питания;
• особенности помещений;
• наличие наружных электрических цепей;
• согласованность защитных аппаратов;
• возможность локализовать неисправную линию.

Для нового дома эти вопросы желательно рассматривать на этапе проектирования щита. В существующей сети сначала требуется понимать ее фактическую структуру и состояние.

Почему термин «противопожарное» иногда вводит в заблуждение

Название может создавать впечатление, будто устройство непосредственно обнаруживает начинающийся пожар.

Фактически оно не анализирует температуру проводов, дым, искрение или нагрев соединений.

УЗО отслеживает электрический параметр — появление дифференциального тока.

Связь с противопожарной защитой заключается в том, что некоторые опасные повреждения изоляции сопровождаются утечкой и могут создавать продолжительный локальный нагрев. Отключение такого повреждения уменьшает вероятность дальнейшего развития аварии.

Но если источник нагрева имеет другую природу, устройство может никак на него не отреагировать.

Это ограничение важно понимать, чтобы не переоценивать возможности аппарата.

Какие признаки требуют внимания независимо от наличия УЗО

Некоторые симптомы электрических проблем нельзя игнорировать только потому, что защитные аппараты пока не срабатывают.

Поводом для проверки электросети могут быть:

• запах нагретой изоляции;
• потемнение розеток или выключателей;
• нагрев корпусов электроустановочных изделий;
• треск или искрение;
• периодическое исчезновение питания;
• необычный нагрев элементов щита;
• повторные отключения защитных устройств;
• появление напряжения на металлических частях оборудования;
• заметное изменение поведения электроприборов после ремонта проводки.

Работа автоматики не заменяет диагностику причины подобных признаков.

Какую роль противопожарное УЗО занимает в общей системе защиты

Домашняя электроустановка становится надежнее, когда каждый аппарат отвечает за конкретную задачу.

Автоматические выключатели контролируют токовые перегрузки и короткие замыкания. Устройства защитного отключения реагируют на дифференциальные токи. Защита отдельных линий ограничивает последствия локальных неисправностей. Качество проводки и соединений предотвращает появление значительной части аварийных ситуаций еще до того, как должна сработать автоматика.

Противопожарное УЗО занимает среди этих средств отдельное место. Оно способно обеспечить дополнительный контроль утечек на более крупном участке электросети, но не заменяет остальные элементы.

Его полезность определяется не самим фактом установки, а тем, насколько правильно устройство вписано в общую систему.

Какие вопросы стоит обсудить с электриком

При оценке электрощита полезно получить ответы не только на вопрос о наличии конкретного аппарата.

Стоит уточнить:

• какие линии уже защищены от дифференциального тока;
• какие функции выполняет каждый уровень защиты;
• как локализуется неисправность отдельной группы;
• согласованы ли между собой вводные и групповые устройства;
• какие потребители создают рабочие токи утечки;
• в каком состоянии находится существующая изоляция;
• соответствует ли структура щита реальным нагрузкам;
• не приведет ли изменение защиты к регулярным необоснованным отключениям;
• какие аварийные сценарии существующая схема вообще не контролирует.

Такие вопросы позволяют рассматривать электрощит как систему, а не как набор отдельных устройств.

Противопожарное УЗО — не лишний автомат и не универсальная защита

Противопожарное УЗО имеет конкретную функцию: оно контролирует токи утечки и способно отключить участок электросети при возникновении определенных видов повреждения изоляции. Благодаря этому устройство может уменьшать риск развития некоторых пожароопасных неисправностей, которые не всегда вызывают немедленное срабатывание автоматического выключателя.

При этом оно не обнаруживает все возможные причины электрических пожаров. Плохой контакт, перегрузка, межпроводниковое короткое замыкание или дуговой дефект могут требовать других способов защиты. Не заменяет оно и более чувствительные устройства, предназначенные для конечных линий.

Поэтому вопрос «ставить или нет» правильнее рассматривать не как выбор между наличием и отсутствием еще одного аппарата в щите. Гораздо важнее понять, какие аварийные режимы уже контролирует существующая электросеть, какие остаются без защиты и как различные устройства должны взаимодействовать между собой. При таком подходе противопожарное УЗО занимает понятное место: это дополнительный уровень контроля утечек, полезность которого раскрывается только в правильно организованной системе электробезопасности.
