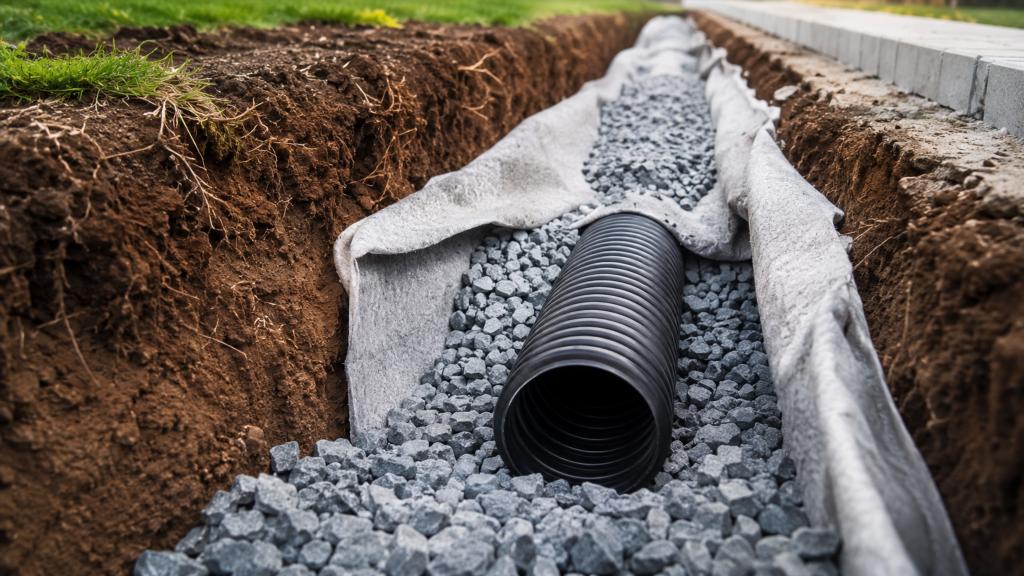

Недостаточный уклон дренажной трубы: признаки, последствия и факторы оценки

Дренажная система должна не просто собирать воду, но и обеспечивать ее устойчивое перемещение к месту отвода. На работу такой системы влияет множество условий: рельеф участка, глубина расположения труб, свойства грунта, длина отдельных участков, состояние фильтрующего слоя, пропускная способность труб и положение водоприемника. Одним из наиболее значимых факторов остается уклон дренажной трубы.

Слишком малый уклон способен привести к замедлению движения воды и появлению застойных зон. При этом проблема далеко не всегда проявляется сразу после устройства дренажа. Система может некоторое время выглядеть исправной, а затем постепенно терять эффективность из-за осадка, локальных провисаний или изменения состояния грунта.

Оценивать уклон изолированно от остальных элементов дренажа не стоит. Даже геометрически ровно проложенная труба не гарантирует нормального отвода воды, если ее положение не согласовано с рельефом, точкой сброса и конструкцией всей линии.

Что означает уклон дренажной трубы

Под уклоном понимают изменение высотного положения трубы по направлению движения воды. Начальный участок располагается выше конечного, благодаря чему вода получает возможность перемещаться самотеком.

Для дренажа важна не только разница высот между двумя удаленными точками. Значение имеет характер всей трассы. Между началом и концом могут находиться участки с провисанием, подъемом или практически горизонтальным положением. В таком случае общий перепад высоты присутствует, но движение воды оказывается нарушенным.

Рабочая трасса должна рассматриваться как единая линия. На ее состояние влияют:

• равномерность изменения высоты;
• отсутствие локальных обратных уклонов;
• положение выходной точки;
• стабильность основания под трубой;
• длина отдельных участков;
• геометрия поворотов и соединений;
• возможность свободного отвода воды после выхода из трубы.

Само наличие перепада высот еще не говорит о том, что дренаж будет работать устойчиво.

Чем опасен недостаточный уклон

При слабом уклоне скорость перемещения воды может уменьшаться. Для дренажной трубы это особенно важно, поскольку вместе с водой внутрь системы способны попадать мелкие частицы грунта и продукты разрушения окружающего фильтрующего материала.

Застой воды

На участках с недостаточным перепадом вода может задерживаться дольше, чем предусмотрено общей логикой дренажа. Частичное заполнение трубы водой не всегда означает неисправность, однако устойчивый застой способен снижать способность системы принимать новые объемы влаги.

Особенно заметной проблема становится во время интенсивного поступления воды. Если часть трубопровода уже заполнена, свободный объем системы уменьшается.

Накопление мелкого осадка

Медленное движение воды способствует осаждению частиц внутри трубы. Сначала слой может быть незначительным и почти не влиять на работу. Со временем отложения способны уменьшать эффективное сечение.

Риск возрастает, если одновременно присутствуют другие неблагоприятные факторы:

• повреждение или загрязнение фильтрующего слоя;
• поступление большого количества мелких частиц грунта;
• локальные провисания трубы;
• большое количество поворотов;
• слабый отвод воды из конечной части системы.

Проблема развивается постепенно, поэтому ухудшение дренажа иногда ошибочно связывают только с повышением уровня грунтовых вод или сильными осадками.

Неравномерная работа линии

Если отдельные части трубы имеют разный уклон, поток воды может перемещаться неравномерно. На одном участке вода проходит сравнительно свободно, а на соседнем задерживается.

Такая неоднородность увеличивает вероятность образования участков, где постоянно присутствует вода и накапливаются загрязнения.

Снижение эффективности всего дренажа

Дренаж работает как система связанных элементов. Один неблагоприятный участок способен влиять на расположенные выше части сети. Если вода медленно уходит из нижней части линии, заполнение может постепенно распространяться в обратном направлении.

В результате проблема проявляется не непосредственно возле дефектного участка, а в другой части территории: сохраняется влажность грунта, дольше стоят лужи, повышается сырость в заглубленных конструкциях.

Почему нельзя оценивать уклон только по началу и концу трубы

Одна из распространенных ошибок — сравнивать лишь высоту двух крайних точек. Между ними может находиться длинная трасса с несколькими изменениями профиля.

Представим линию, у которой конечная точка находится заметно ниже начальной. На первый взгляд условия для самотечного движения воды есть. Но если середина трубы просела, внутри образуется локальное углубление. Вода сначала должна заполнить его, а затем подняться до уровня следующего участка.

При обратной ситуации часть трубы может оказаться выше соседних отрезков. Такой подъем становится своеобразным препятствием для свободного движения воды.

Поэтому важна непрерывность профиля, а не только суммарный перепад высот.

От чего зависит работоспособность дренажа при небольшом уклоне

Одинаковое положение трубы может по-разному проявлять себя на разных участках. Причина заключается в сочетании условий, окружающих дренажную линию.

Длина трассы

Чем протяженнее участок, тем сильнее сказываются небольшие отклонения профиля. Незначительные перепады основания, проседание отдельных зон и ошибки при формировании траншеи способны создавать заметную неоднородность на большой длине.

На коротком участке аналогичная неровность иногда имеет меньшее влияние, хотя сама по себе также остается нежелательной.

Рельеф участка

На территории с выраженным естественным перепадом высот организовать самотечное направление воды обычно проще. На почти ровной площадке высотные возможности ограничены, поэтому взаимное положение начала, конца и промежуточных точек становится особенно значимым.

Рельеф также определяет, куда вода может быть направлена после выхода из дренажа. Наличие уклона трубы не решает проблему, если водоприемник находится на неподходящей отметке.

Состояние грунта

Основание вокруг дренажной линии не остается абсолютно неизменным. Некоторые грунты сильнее изменяют объем при увлажнении, промерзании или высыхании. Недостаточное уплотнение отдельных зон также может приводить к осадкам.

Если основание меняет форму, первоначально ровный профиль трубы способен постепенно нарушиться.

Глубина расположения

Глубина дренажа связана с общей геометрией системы. При ограниченной глубине у начальной или конечной точки может быть сложно совместить необходимое положение линии с реальными отметками участка.

Кроме того, глубина влияет на условия доступа к трубе для контроля и обслуживания.

Количество поступающей воды

Система, которая внешне справляется с небольшим постоянным притоком, может вести себя иначе после продолжительных осадков или сезонного повышения влажности грунта.

При большом поступлении воды участки с замедленным отводом становятся более заметными. Труба заполняется быстрее, а освободить внутренний объем своевременно не успевает.

Почему слишком большой уклон не следует считать универсальным решением

Ошибочно рассматривать правило «чем больше уклон, тем лучше». Геометрия дренажной системы должна оставаться согласованной с другими ее элементами.

Чрезмерное изменение высоты способно привести к слишком глубокому расположению конечных участков. Возникают дополнительные сложности с отводом воды, устройством водоприемника и сопряжением отдельных ветвей.

Кроме того, резкие перепады и переходы сами по себе ухудшают предсказуемость работы линии. Для дренажа важна не гонка за максимальной разницей высот, а устойчивый и логичный профиль.

Признаки возможной проблемы с профилем дренажа

Определить причину плохой работы только по внешним признакам невозможно. Одни и те же симптомы могут быть связаны с засорением, недостаточной пропускной способностью, повреждением трубы, состоянием фильтрующей обсыпки или неудачным расположением точки отвода.

Однако некоторые явления дают повод проверить геометрию линии.

К ним относятся:

• вода долго остается в доступных для осмотра участках системы;
• после осадков отдельные зоны участка просыхают значительно медленнее соседних;
• один отрезок дренажа работает заметно хуже других;
• вода появляется в контрольной точке с большой задержкой;
• эффективность системы постепенно снизилась без явного изменения условий на участке;
• в трубе обнаруживается значительное количество мелкого осадка;
• после сезонных изменений грунта появились участки постоянного переувлажнения.

Наличие одного из этих признаков еще не доказывает проблему именно с уклоном. Они служат основанием для более широкого обследования системы.

Равномерность профиля важнее формальной цифры

При оценке дренажа возникает желание свести вопрос к одному минимальному значению уклона. Такой подход удобен, но не отражает реального состояния системы.

Одна и та же расчетная разница высот может быть реализована совершенно по-разному. Труба может проходить плавно вниз по всей длине или состоять из чередующихся спусков и подъемов. В обоих случаях высота начала и конца будет одинаковой, но гидравлическое поведение окажется разным.

Поэтому при оценке существующей системы важнее проверить:

• направление всей линии;
• отсутствие выраженных провисаний;
• отсутствие участков с обратным уклоном;
• стабильность основания;
• положение конечной точки;
• возможность свободного выхода воды;
• состояние трубы и фильтрующего окружения.

Числовой параметр сам по себе не заменяет проверку фактического профиля.

Как грунт может изменить первоначальный уклон

После устройства дренажа труба находится не в жесткой конструкции, а в грунтовом основании. Его состояние способно изменяться.

Локальная осадка

Если разные участки основания уплотнены неодинаково, некоторые зоны могут постепенно просесть. Вместе с ними меняется положение трубы.

Так появляется углубление, в котором задерживается вода и быстрее накапливается осадок.

Подвижки при сезонном увлажнении

Уровень влажности грунта меняется в течение года. Некоторые грунтовые массивы реагируют на это заметнее других. Даже небольшие изменения высот могут оказаться существенными для длинной дренажной трассы.

Деформация гибкой трубы

Гибкость облегчает прокладку дренажных труб, но одновременно делает их зависимыми от качества основания. Если под трубой возникают пустоты или неоднородные зоны, линия способна повторить их форму.

Поэтому состояние профиля определяется не только первоначальным размещением трубы, но и стабильностью окружающей конструкции.

Роль конечной точки дренажа

Даже правильно направленная линия не сможет эффективно отводить воду, если ее выход организован неудачно.

Конечная точка определяет нижнюю отметку всей системы. Если воде некуда свободно уходить, труба начинает заполняться снизу. Внешне это может напоминать недостаточный уклон, хотя причина находится за пределами самой линии.

При оценке дренажа необходимо рассматривать вместе:

• положение трубы;
• состояние водоприемника;
• возможность выхода воды;
• вероятность обратного подпора;
• сезонное изменение уровня воды в месте сброса.

Особенно важна эта взаимосвязь для систем, работа которых меняется в зависимости от осадков и уровня грунтовых вод.

Чем локальный обратный уклон отличается от недостаточного общего уклона

Эти проблемы часто воспринимаются как одно и то же, хотя между ними есть различие.

При малом общем уклоне линия направлена в нужную сторону, но разница высот невелика. Вода продолжает двигаться к выходу, хотя условия для ее перемещения могут быть менее благоприятными.

При локальном обратном уклоне небольшой участок направлен противоположно общему движению. Возникает препятствие, перед которым может накапливаться вода.

Особенно неблагоприятно сочетание нескольких дефектов: слабого общего перепада, провисания и приподнятого участка перед выходом. Такая трасса способна выглядеть приемлемо по крайним отметкам, но фактически иметь несколько застойных зон.

Типичные ошибки при оценке дренажной линии

Проблемы часто появляются не из-за одного крупного недостатка, а из-за совокупности мелких несоответствий.

Ориентация только на поверхность земли

Рельеф поверхности и профиль трубы — разные вещи. Даже если участок заметно понижается в определенном направлении, дно траншеи может иметь собственные неровности.

Поверхностный уклон не гарантирует аналогичного положения подземной линии.

Игнорирование промежуточных участков

Проверка только начальной и конечной точки не выявляет локальные провисания и подъемы.

Отсутствие учета точки сброса

Высотный запас может оказаться бесполезным, если выход трубы расположен ниже уровня, при котором вода способна свободно покинуть систему.

Попытка объяснить все уклоном

Слабый дренаж не всегда связан с геометрией. Причиной могут быть:

• загрязнение трубы;
• нарушение работы фильтрующего слоя;
• повреждение отдельных участков;
• недостаточная способность водоприемника принимать воду;
• изменение уровня грунтовых вод;
• засорение соединений или контрольных элементов.

Уклон является одним из факторов, а не единственным показателем исправности системы.

Что важно оценить в уже существующей системе

Если дренаж работает хуже ожидаемого, полезно рассматривать его не как отдельную трубу, а как последовательность взаимосвязанных элементов.

Особого внимания требуют участки, где меняется направление линии, соединяются несколько ветвей или заметно меняется глубина. Именно там чаще проявляются последствия неоднородного профиля.

Имеет значение и история системы. Если раньше дренаж работал удовлетворительно, а затем постепенно потерял эффективность, вероятны изменения, возникшие уже после устройства: осадка грунта, накопление загрязнений, повреждение элементов или изменение условий водоотведения.

Если же проблема наблюдалась с самого начала, большее значение могут иметь исходная геометрия трассы и организация конечной точки.

Какие вопросы стоит уточнить при профессиональной оценке

Чтобы понять причины слабого отвода воды, недостаточно спросить только о минимально допустимом уклоне. Полезнее рассмотреть весь набор условий.

Имеет смысл выяснить:

• как изменяется высота трубы по всей трассе;
• есть ли локальные провисания и обратные участки;
• насколько стабильно основание;
• куда поступает вода после выхода из дренажа;
• может ли конечная точка создавать подпор;
• есть ли признаки загрязнения трубы;
• менялась ли эффективность системы со временем;
• совпадают ли проблемные зоны участка с отдельными участками дренажа;
• как связаны между собой разные ветви системы.

Такой подход позволяет отделить проблему профиля трубы от засорения, повреждения или неблагоприятных условий сброса.

Итог

Недостаточный уклон дренажной трубы нельзя оценивать только по одной цифре. Работоспособность системы определяется тем, как меняется высота линии на всей ее протяженности, насколько устойчиво основание, свободно ли вода проходит через трубу и имеет ли возможность покинуть систему в конечной точке.

Особенно опасны локальные провисания и обратные уклоны. Они создают застойные зоны, способствуют накоплению осадка и постепенно уменьшают эффективность отвода воды. При этом общий перепад между началом и концом линии может выглядеть вполне достаточным.

Равномерный профиль, отсутствие препятствий для движения воды и согласованность дренажной трубы с рельефом и водоприемником дают гораздо более полное представление о состоянии системы, чем попытка ориентироваться исключительно на формальное минимальное значение уклона.
