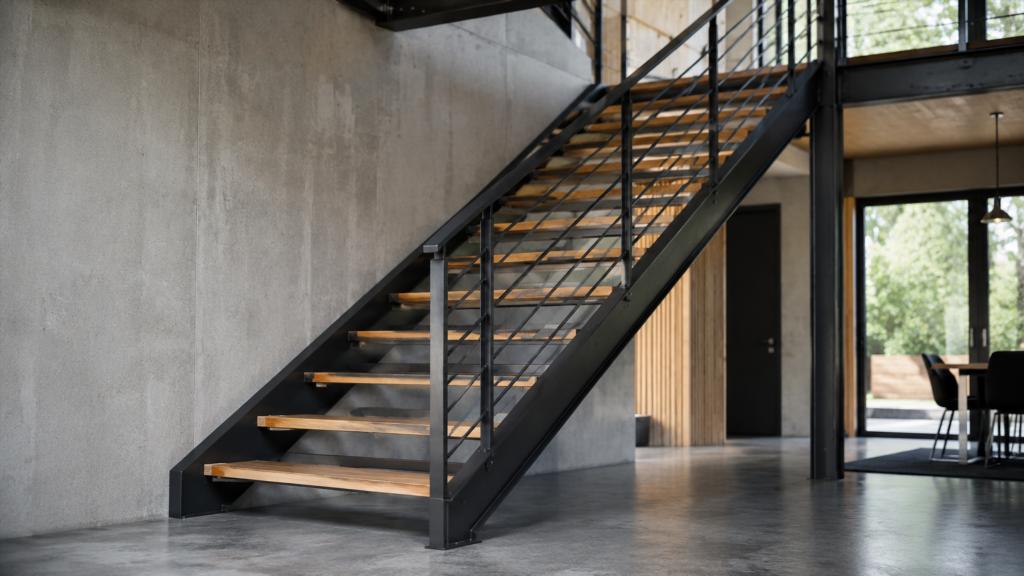

Металлическая лестница на сварном каркасе: что учитывать при оценке конструкции

Металлическая лестница на сварном каркасе ценится за жесткость, долговечность и возможность создавать конструкции разной формы — от компактных маршевых до поворотных и комбинированных. При этом сама по себе сталь еще не гарантирует надежность. На итоговые свойства лестницы влияют ее схема, опирание, качество соединений, жесткость каркаса, особенности ступеней и то, насколько вся конструкция соответствует помещению.

Сварная лестница работает как единая пространственная система. Нагрузка от человека передается через ступени на несущие элементы, затем — на опоры, перекрытие или другие части здания. Если один из участков недостаточно жесткий, это может проявляться прогибом, вибрацией, скрипом отделки, повреждением креплений или постепенной деформацией.

Поэтому при оценке металлической лестницы полезнее смотреть не только на толщину и массивность деталей, а на всю конструкцию целиком.

Из чего складывается конструкция металлической лестницы

Под общим названием «сварная металлическая лестница» скрываются разные решения. Несущая часть может быть выполнена в виде боковых элементов, центральной опоры, нескольких продольных балок или пространственного каркаса. На нее устанавливаются ступени из дерева, металла, камня, плитных материалов или комбинированных элементов.

Основные части такой лестницы обычно включают:

• несущий металлический каркас;
• опоры и места соединения с конструкциями здания;
• основания для ступеней;
• сами ступени;
• площадки, если они предусмотрены;
• ограждения и поручни;
• декоративную отделку металлических деталей.

Каждый элемент выполняет свою задачу. Каркас воспринимает основные нагрузки, ступени формируют поверхность для движения, ограждение отвечает за безопасность человека, а опорные узлы связывают лестницу со зданием.

Слабое место одного элемента может повлиять на ощущение всей конструкции. Например, жесткий каркас не устранит расшатывание плохо закрепленного ограждения, а массивные ступени не компенсируют недостаточно устойчивую несущую схему.

Почему схема каркаса важнее внешней массивности

Металлическая лестница может выглядеть очень прочной и при этом иметь нежелательные вибрации. И наоборот, визуально легкая конструкция при грамотной схеме способна ощущаться жесткой и устойчивой.

Причина заключается в распределении нагрузки. Металл хорошо работает в составе правильно сформированной конструкции, но длинный свободный участок балки способен заметно прогибаться даже при значительной толщине материала.

На поведение лестницы влияют:

• длина пролетов между опорами;
• количество точек опирания;
• расположение несущих элементов;
• форма металлического профиля;
• пространственная жесткость конструкции;
• способ связи отдельных частей каркаса;
• масса ступеней и ограждений.

Изолированная оценка одной детали мало что говорит о надежности лестницы. Гораздо важнее понимать, как соединены между собой все ее элементы и каким путем нагрузка передается на здание.

Боковые и центральные несущие элементы

У лестниц с боковыми несущими элементами ступени располагаются между ними или опираются сверху. Такая конструкция визуально воспринимается массивнее, зато позволяет распределить нагрузку между несколькими продольными деталями.

Центральная несущая балка дает более легкий внешний вид. Ступени словно расходятся от одной основной опоры. Такое решение особенно чувствительно к жесткости центрального элемента и узлов крепления ступеней.

Существуют и комбинированные схемы, где используются дополнительные связи, стойки, площадки и опоры. Они могут уменьшать длину свободных участков каркаса и влиять на его поведение под нагрузкой.

Выбор между такими вариантами связан не только с дизайном. Он зависит от геометрии помещения, расположения стен и перекрытий, вида ступеней и общей схемы здания.

Опирание определяет устойчивость всей лестницы

Металлический каркас должен не просто сохранять собственную форму, но и надежно передавать нагрузку на другие конструкции.

Особое значение имеют места, где лестница соприкасается с полом, стенами, площадками и перекрытиями. Именно через эти зоны усилия переходят на здание.

Недостаточно жесткое основание может свести на нет преимущества прочного металлического каркаса. Если участок пола или перекрытия сам подвижен, лестница способна реагировать на это вибрацией или смещением.

При оценке проекта стоит обратить внимание на несколько вопросов:

• на какие конструкции опирается лестница;
• способны ли эти конструкции воспринимать возникающие нагрузки;
• предусмотрено ли устойчивое положение каркаса;
• отсутствуют ли участки с чрезмерно длинным свободным пролетом;
• не пытаются ли крепления компенсировать недостатки самой несущей схемы.

Особенно внимательно рассматривают лестницы, которые планируется устанавливать в уже готовом доме. Несущие конструкции здания изначально могли проектироваться без учета дополнительной сосредоточенной нагрузки от металлического каркаса.

Сварные соединения и их роль в конструкции

Сварка позволяет превратить отдельные металлические детали в единую систему. От качества соединений зависит, насколько хорошо элементы каркаса смогут совместно воспринимать нагрузку.

Однако сварной шов нельзя оценивать исключительно по внешней массивности. Большое количество наплавленного металла не обязательно означает высокое качество соединения.

При профессиональной оценке обращают внимание на соответствие соединения проектной схеме, состояние металла в зоне сварки, отсутствие выраженных дефектов и геометрию соединенных деталей.

Внешне настораживающими признаками могут быть:

• заметные трещины;
• явно непроваренные участки;
• разрывы соединений;
• значительные деформации деталей около шва;
• следы активной коррозии непосредственно в соединениях;
• выраженное смещение элементов относительно друг друга.

Некоторые дефекты невозможно надежно определить обычным визуальным осмотром. Поэтому внешний вид сварного соединения не заменяет техническую оценку конструкции.

Почему деформация после сварки имеет значение

При сварке металл локально нагревается, а затем охлаждается. Из-за этого детали могут изменять форму. На небольшом декоративном элементе такая деформация иногда практически незаметна, но на длинной несущей конструкции даже небольшие отклонения способны привести к перекосу.

Если каркас получился винтообразным или одна из его частей отклонена от требуемого положения, возникают сложности с установкой ступеней и ограждений. Попытка компенсировать такие отклонения отделочными материалами не устраняет причину.

Хорошо выполненная металлическая лестница должна восприниматься как геометрически цельная конструкция, а не как набор деталей, подогнанных друг к другу отделкой.

Жесткость и вибрации

Одна из распространенных особенностей металлических лестниц — способность передавать вибрации. Сталь обладает высокой прочностью, но тонкие или длинные элементы могут быть достаточно упругими.

Из-за этого лестница иногда не имеет заметной остаточной деформации, но слегка пружинит при ходьбе. Подобное поведение особенно заметно у визуально легких каркасов с длинными свободными участками.

На ощущение жесткости влияют:

• схема несущих элементов;
• форма профиля;
• расстояние между опорами;
• конструкция площадок;
• жесткость крепления ступеней;
• наличие поперечных и пространственных связей;
• масса декоративных элементов.

Заметная вибрация не всегда означает непосредственную угрозу разрушения, но она влияет на комфорт и может постепенно воздействовать на крепления, отделку и примыкания.

Если конструкция сильно раскачивается или заметно прогибается при обычном использовании, причина требует профессиональной оценки.

Ступени как часть общей системы

Ступень часто воспринимают только как отделочный элемент, но ее свойства заметно влияют на эксплуатацию лестницы.

Деревянные ступени создают более теплую поверхность и хорошо сочетаются с металлическим каркасом. При этом древесина реагирует на изменение влажности и температуры, поэтому ее соединение с металлом должно учитывать различие свойств материалов.

Металлические ступени позволяют создать полностью стальную конструкцию, однако могут усиливать шум при ходьбе. Их поверхность также требует внимания с точки зрения сцепления с обувью.

Каменные и некоторые композитные ступени отличаются значительной массой. Такая отделка увеличивает нагрузку на каркас и должна учитываться еще на этапе проектирования.

Полезно заранее определить не только внешний вид ступеней, но и:

• их предполагаемую массу;
• жесткость;
• особенности крепления;
• поведение материала при изменении температуры и влажности;
• требования к поверхности;
• совместимость с выбранным металлическим основанием.

Попытка заменить легкие ступени тяжелыми уже после изготовления каркаса может существенно изменить условия работы конструкции.

Ограждение нельзя рассматривать отдельно от лестницы

Перила и поручни выполняют защитную функцию и одновременно становятся дополнительной частью металлической системы.

Ограждение может крепиться непосредственно к ступеням, боковым элементам каркаса или другим несущим деталям. Если основание недостаточно жесткое, даже прочная стойка будет шататься вместе с ним.

Выраженная подвижность перил создает неприятное ощущение даже у массивной лестницы. Постоянные поперечные нагрузки на расшатанные крепления способны постепенно ухудшать состояние соединений.

При оценке готовой лестницы стоит проверить общую стабильность ограждения, отсутствие явно ослабленных соединений и заметных повреждений.

Коррозия металлического каркаса

Стальная лестница нуждается в защите от влаги и агрессивной среды. В сухом отапливаемом помещении условия для металла обычно сравнительно благоприятны. В неотапливаемых пространствах, подвалах, входных зонах и на улице риск коррозии заметно выше.

Особенно уязвимы:

• места сварных соединений;
• участки под ступенями;
• зоны примыкания деталей;
• скрытые полости;
• поврежденные участки защитного покрытия;
• места, где регулярно задерживается вода или конденсат.

Поверхностная ржавчина и глубокая коррозия имеют разное значение. Небольшое изменение цвета покрытия не равнозначно серьезной потере сечения металла. Глубокое разрушение, отслаивание металла и заметное уменьшение толщины элементов требуют внимания.

Защитное покрытие выполняет не только декоративную функцию. Оно изолирует металл от среды и замедляет развитие коррозии.

Почему размеры лестницы нельзя определять только по свободному месту

Желание разместить лестницу в небольшом проеме часто приводит к попытке максимально уменьшить занимаемую площадь. Но геометрия лестницы напрямую влияет на удобство движения и безопасность.

Слишком крутая конструкция может оказаться неудобной для повседневного использования. Неудачная геометрия ступеней способна создавать ощущение неустойчивости при подъеме и особенно при спуске.

При проектировании учитывается сочетание нескольких параметров, а не одна отдельная величина. Значение имеют высота между уровнями, доступная длина, расположение проема, конфигурация маршей, площадок и ограждений.

Изменение одного параметра обычно влияет на остальные. Если уменьшить горизонтальное место, занимаемое лестницей, приходится пересматривать общую геометрию конструкции.

По этой причине металлический каркас разумно рассматривать после определения удобной и допустимой геометрии лестницы, а не пытаться подстроить движение человека под уже сваренную конструкцию.

Типичные ошибки при оценке проекта

Некоторые решения выглядят привлекательными на эскизе, но вызывают проблемы после изготовления.

Ориентация только на внешний вид профиля

Массивный металлический элемент визуально внушает доверие, однако его наличие само по себе ничего не говорит о поведении всей лестницы. Длинный пролет, слабые соединения или неудачная схема опирания могут оказаться важнее внешних размеров детали.

Отсутствие учета отделки

Каркас иногда проектируют как отдельную конструкцию, а материал ступеней выбирают позднее. Если отделка получается тяжелее ожидаемой, нагрузка меняется.

Кроме массы важна и толщина облицовки. Она влияет на итоговую геометрию ступеней и примыканий.

Попытка исправить каркас отделкой

Декоративные накладки способны скрыть сварные швы и металлические поверхности, но не устраняют прогиб, перекос или недостаточную жесткость.

Если конструктивный недостаток закрыт деревом или другим материалом, он продолжает существовать.

Недооценка ограждений

Перила нередко рассматривают как декоративное дополнение после изготовления основной лестницы. Между тем стойки создают дополнительные нагрузки на места крепления и требуют устойчивого основания.

Игнорирование вибраций

Лестница может выдерживать нагрузку и одновременно быть неприятной в использовании из-за заметной упругости. Комфорт также является важным свойством конструкции.

Что можно оценить у уже установленной лестницы

Без проведения расчетов нельзя надежно определить несущую способность конструкции, однако обычный осмотр помогает заметить признаки, заслуживающие более внимательной проверки.

Стоит обратить внимание на:

• необычно сильное раскачивание;
• заметный прогиб при обычной ходьбе;
• шатание ступеней;
• подвижность ограждений;
• трещины около сварных соединений;
• деформированные металлические элементы;
• глубокую коррозию;
• повреждение мест опирания;
• новые скрипы и щелчки, появившиеся в процессе эксплуатации;
• изменение положения деталей относительно друг друга.

Отдельный признак не всегда означает серьезную неисправность. Совокупность изменений, особенно если они усиливаются со временем, служит поводом для технического осмотра.

Какие вопросы стоит решить до изготовления каркаса

Хороший проект начинается не с выбора сварочного оборудования и не с покупки металла. Сначала определяется сама лестница как часть здания.

До изготовления полезно иметь ясное представление о следующих вещах:

• где располагаются точки опирания;
• как лестница связана с перекрытиями и стенами;
• какой тип каркаса выбран;
• из чего будут изготовлены ступени;
• какая отделка предусмотрена;
• как устроено ограждение;
• будет ли конструкция находиться в сухом или влажном помещении;
• какие элементы останутся видимыми;
• каким образом обеспечивается пространственная жесткость;
• как будет контролироваться состояние скрытых металлических участков.

Такая последовательность позволяет избежать ситуации, когда готовый металлический каркас приходится переделывать ради ступеней, ограждений или отделки.

Когда особенно важен проект специалиста

Сварная лестница относится к конструкциям, от которых напрямую зависит безопасность людей. Ошибка в несущей схеме способна долго оставаться незаметной, особенно если металлические элементы закрыты декоративной облицовкой.

Профессиональная оценка особенно важна для сложных поворотных лестниц, длинных пролетов, консольных решений, конструкций с тяжелыми ступенями и случаев, когда опоры приходится связывать с существующими перекрытиями или стенами.

Специалист оценивает не отдельный шов или профиль, а взаимодействие всех элементов: каркаса, опор, соединений, ступеней, ограждений и конструкций здания.

Металлическая лестница как единая конструкция

Надежность сварной лестницы определяется не количеством металла и не массивностью отдельных деталей. Значение имеет работа всей системы: каким образом распределяется нагрузка, где расположены опоры, насколько жестки несущие элементы, как выполнены соединения и какие материалы используются для ступеней и ограждений.

Хорошая металлическая лестница не должна восприниматься как каркас, к которому позже добавили остальные детали. Опоры, ступени, площадки, ограждения и отделка должны быть согласованы между собой еще до изготовления.

Такой подход помогает получить конструкцию, которая не только выглядит аккуратно, но и сохраняет геометрию, устойчивость и комфорт при длительной эксплуатации.
