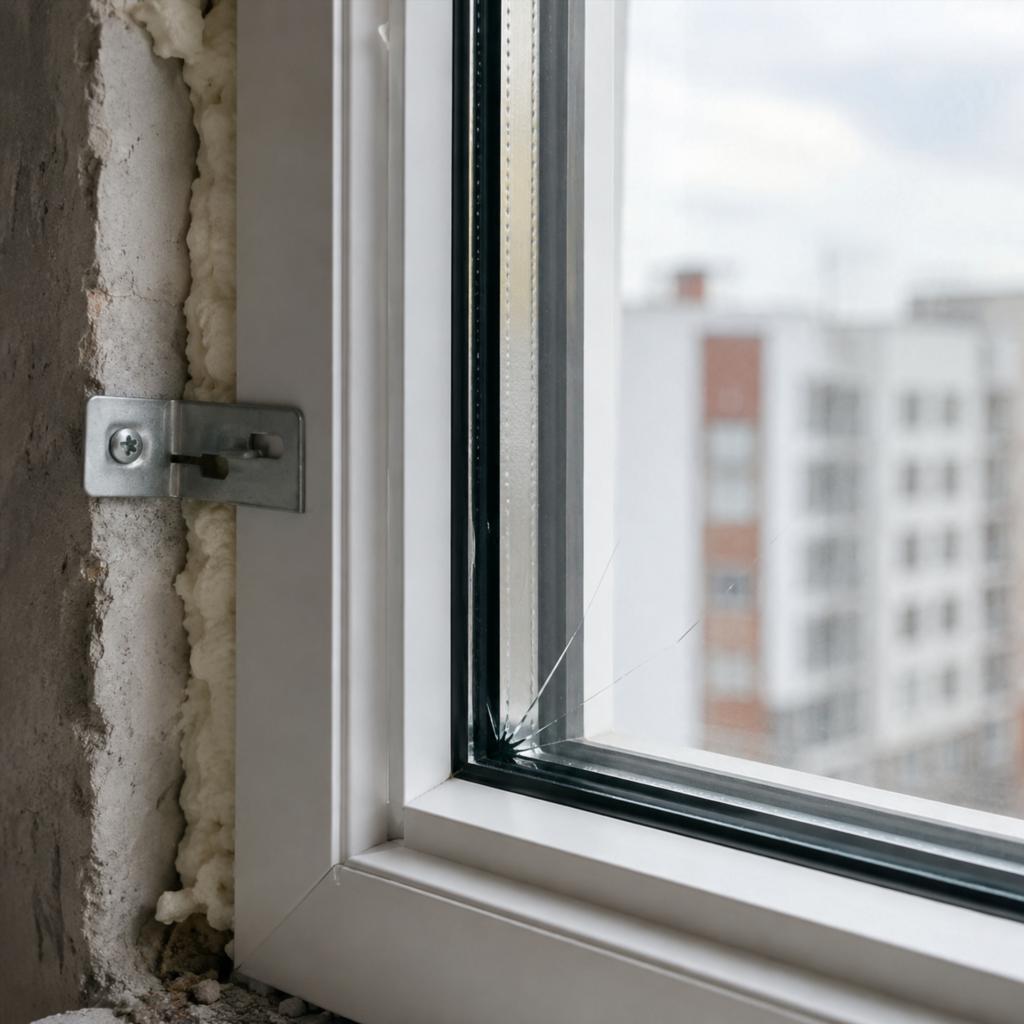

Как неправильное крепление окна повреждает стеклопакет

Стеклопакет воспринимается как самостоятельная часть окна, однако его состояние напрямую связано с рамой, крепёжными элементами и оконным проёмом. Стекло хорошо выдерживает равномерно распределённую нагрузку, но чувствительно к локальному давлению, перекосу и постоянному изгибу. Если оконный блок закреплён с нарушениями, напряжение может передаваться через профиль на стеклопакет и постепенно создавать условия для появления трещины.

Повреждение не всегда возникает сразу после монтажа. Окно может сохранять внешне нормальный вид несколько месяцев или даже лет. Трещина появляется после похолодания, сильного нагрева солнцем, регулировки створки или небольшой подвижки строительной конструкции. Температурный перепад в таком случае становится не единственной причиной, а фактором, который усиливает уже существующее механическое напряжение.

Как нагрузка передаётся от крепления к стеклопакету

Оконную раму фиксируют в проёме так, чтобы она сохраняла правильную геометрию и не деформировалась под действием собственного веса, открывающихся створок, ветровой нагрузки и движения окружающих конструкций. Крепёж должен удерживать блок, не превращая профиль в жёстко зажатую деталь.

Сам стеклопакет устанавливается внутри профиля и опирается на специальные подкладки. Между кромкой стекла и элементами рамы предусматривается пространство, которое позволяет компенсировать небольшие изменения размеров материалов. Стекло не должно напрямую воспринимать усилие от анкера, шурупа или другой точки крепления.

При нарушении монтажа профиль может:

• выгнуться внутрь или наружу;
• получить винтообразный перекос;
• сжать стеклопакет с одной стороны;
• изменить положение опорных подкладок;
• передать на кромку стекла локальное давление;
• потерять прямоугольную форму.

Стеклопакет при этом остаётся жёстким элементом. Он не способен повторить значительную деформацию рамы без внутренних напряжений. Чем сильнее изменяется геометрия профиля, тем выше нагрузка на стекло и герметизирующий контур.

Чрезмерно жёсткая затяжка крепежа

Одна из распространённых проблем связана с избыточным усилием при фиксации оконного блока. Крепёжный элемент может притянуть профиль к неровной поверхности проёма. Вместо сохранения прямой линии рама принимает форму стены или откоса.

Особенно опасна ситуация, когда под местом крепления отсутствует подходящая опора. При затягивании профиль смещается в сторону основания и прогибается. Даже небольшая деформация может изменить посадочное пространство стеклопакета.

Почему стекло не всегда трескается сразу

После монтажа в конструкции может сохраняться скрытое напряжение. Пока температура стабильна, а створкой пользуются редко, запас прочности стекла оказывается достаточным. Позднее профиль охлаждается, нагревается или испытывает дополнительную нагрузку при открывании.

Разрушение часто начинается у кромки, поскольку эта зона чувствительнее центральной части листа. Риск повышается, если на краю стекла уже находился небольшой скол, царапина или другой незаметный дефект.

Трещина может возникнуть:

• после наступления морозов;
• при интенсивном нагреве окна солнцем;
• после регулировки фурнитуры;
• во время открывания тяжёлой створки;
• при усадке здания;
• после проведения работ рядом с оконным проёмом.

Момент появления повреждения не всегда совпадает с моментом возникновения основной нагрузки.

Неравномерное расположение точек крепления

Крепёжные элементы должны распределять усилия по периметру оконного блока. Если они расположены неравномерно, отдельные участки рамы оказываются зафиксированы слишком жёстко, а другие сохраняют повышенную подвижность.

Проблема проявляется по-разному. Один угол может смещаться под весом створки, вертикальная стойка — отклоняться от прямой линии, а длинная горизонтальная часть — прогибаться. При ветровой нагрузке или изменении температуры деформация становится более выраженной.

Стеклопакет начинает работать не только как заполнение светового проёма, но и как элемент, который частично удерживает изменившую форму рамы. Такая нагрузка не предусмотрена его назначением.

Что происходит с большим окном

Чем больше размеры оконного блока, тем заметнее возможный прогиб профиля. У широких конструкций увеличивается длина участков между точками фиксации. У высоких створок возрастает нагрузка на нижние углы и петлевую сторону.

В крупном стеклопакете также выше масса стекла. Если рама перекошена, вес блока распределяется между подкладками неправильно. Одна опорная точка может воспринимать чрезмерную нагрузку, а противоположная — почти не участвовать в поддержке.

Крепление рамы с исходным перекосом

Даже надёжные крепёжные элементы не исправляют ошибку, если оконный блок зафиксирован в неправильном положении. Рама может быть установлена с отклонением по вертикали, с разницей диагоналей или с выгнутой стороной.

Перекос иногда пытаются компенсировать регулировкой створки. Фурнитура позволяет изменить её положение в ограниченных пределах, но не устраняет деформацию всего блока. Усиленный прижим или смещение створки способны временно улучшить закрывание, сохранив нагрузку на профиль и стеклопакет.

Признаками нарушения геометрии могут быть:

• неодинаковая ширина зазоров по периметру створки;
• самопроизвольное открывание или закрывание окна;
• задевание створки за раму;
• необходимость прикладывать усилие к ручке;
• различная плотность прижима;
• искривление видимых линий профиля;
• повторное нарушение регулировки через короткое время.

Каждый из этих признаков может иметь несколько причин. Однако их сочетание с трещиной, начинающейся у края стекла, требует проверки положения и крепления всей конструкции.

Отсутствие компенсационного зазора

Оконный блок не устанавливают вплотную к строительному проёму. Между рамой и основанием требуется пространство, которое учитывает монтажный шов, возможное расширение материалов и небольшие перемещения конструкций.

Если зазор слишком мал, окно оказывается зажатым между стенами. При температурном расширении профилю не хватает свободного пространства. Давление со стороны проёма передаётся на раму, а затем на стеклопакет.

Сходная проблема возникает, когда монтажный шов заполнен чрезмерно жёстким материалом или в нём присутствуют твёрдые включения. Рама теряет возможность компенсировать небольшие движения. На отдельных участках появляются точки опоры, которые работают непредсказуемо.

Особенно заметно это в зданиях, где проёмы изменяют геометрию из-за усадки, сезонных колебаний влажности или температурных деформаций.

Неправильная передача веса конструкции

Крепёж удерживает окно в проёме, но не должен быть единственным элементом, воспринимающим его массу. Вес блока передаётся через предусмотренные опорные участки. Если опоры размещены неправильно или отсутствуют, конструкция может постепенно проседать.

В открывающемся окне дополнительную нагрузку создаёт створка. Её масса действует на петли и углы рамы. При недостаточной опоре нижняя часть блока смещается, диагонали изменяются, а стеклопакет испытывает перекос.

Ошибки в передаче веса особенно критичны для:

• широких и высоких створок;
• многокамерных стеклопакетов;
• конструкций с толстыми стёклами;
• панорамного остекления;
• тяжёлых дверных блоков;
• окон сложной конфигурации.

Большая масса не обязательно приводит к повреждению. Риск возникает, когда нагрузка передаётся через случайные или недостаточно устойчивые точки.

Как деформация профиля воздействует на кромку стекла

Центральная часть стеклянного листа способна немного прогибаться под равномерным давлением. Кромка устроена иначе. Именно по периметру стеклопакета расположена дистанционная рамка и герметизирующие слои, а поверхность стекла соприкасается с опорными и фиксирующими элементами оконной конструкции.

При изгибе профиля давление часто концентрируется на небольшом участке кромки. Возникает локальная нагрузка, которая значительно опаснее равномерного прижима по всей площади.

Начальная трещина может быть почти незаметной. Затем она распространяется от края к центру. Её направление меняется в зависимости от распределения напряжений, температуры и положения дефекта.

На механическое происхождение повреждения могут указывать:

• начало трещины у края стеклопакета;
• расположение повреждения рядом с точкой деформации профиля;
• отсутствие заметного следа удара;
• несколько изменений направления линии;
• появление трещины после ухудшения работы створки;
• сочетание повреждения с перекосом рамы.

По одному внешнему признаку нельзя достоверно установить причину. Форма трещины оценивается вместе с состоянием окна и условиями эксплуатации.

Влияние монтажных колодок на целостность стеклопакета

Внутри рамы стеклопакет располагается не произвольно. Его вес должен передаваться на профиль через подкладки определённого назначения. Они поддерживают блок, сохраняют зазоры и не позволяют кромке стекла соприкасаться с жёсткими частями конструкции.

Если рама закреплена с деформацией, положение подкладок может измениться. Они смещаются, получают чрезмерную нагрузку или начинают давить на неподходящий участок.

Проблемы возникают и при исходно неправильном размещении подкладок. Стеклопакет способен опереться на угол, дистанционную рамку или узкую твёрдую деталь. Постоянное давление на ограниченную площадь увеличивает вероятность повреждения кромки.

У открывающейся створки подкладки также участвуют в сохранении геометрии. Ошибка в их расположении может привести к провисанию, которое пытаются устранить регулировкой петель. Без проверки положения стеклопакета такая регулировка не всегда решает основную проблему.

Почему трещина может появиться после смены погоды

Профиль, стекло, крепёж и строительное основание по-разному реагируют на изменение температуры. Одни материалы расширяются сильнее, другие сохраняют размеры стабильнее. Правильно установленное окно компенсирует эти различия за счёт зазоров и распределения нагрузок.

При жёстком или неравномерном креплении свободное движение ограничивается. Похолодание или нагрев усиливают деформацию, которая уже присутствует в конструкции.

Зимой внутреннее стекло находится в зоне контакта с тёплым воздухом помещения, а наружная часть окна охлаждается. Летом отдельные участки рамы и стеклопакета нагреваются солнцем. Если механическое напряжение сочетается с температурным, запас прочности уменьшается.

По этой причине треснувшее стекло иногда ошибочно связывают только с морозом, батареей или солнечным светом. Температурное воздействие могло стать завершающим фактором, тогда как исходная проблема находилась в геометрии и креплении окна.

Как крепление влияет на герметичность стеклопакета

Деформация опасна не только появлением видимой трещины. Изгиб рамы может воздействовать на краевую зону стеклопакета и герметизирующий контур.

При постоянной нагрузке возможны:

• ослабление краевого соединения;
• проникновение влаги между стёклами;
• появление запотевания внутри камер;
• ухудшение теплоизоляционных свойств;
• смещение дистанционной рамки;
• локальная деформация стеклянных листов.

Запотевание внутри герметичной камеры не всегда связано с креплением окна. Причиной может быть дефект самого стеклопакета или повреждение герметика. При заметном перекосе рамы следует оценивать конструкцию целиком, а не рассматривать стеклопакет отдельно.

Что проверяют при диагностике повреждения

Осмотр начинают не с предположения о виновной стороне, а с фиксации состояния окна. Специалисту важно определить точку начала трещины, положение рамы, характер работы створки и распределение зазоров.

Обычно оцениваются:

• вертикальность и горизонтальность частей оконного блока;
• соответствие диагоналей;
• наличие прогиба профиля;
• расположение точек крепления;
• состояние монтажного шва;
• положение опорных элементов;
• зазоры между стеклопакетом и рамой;
• работа петель, запорных элементов и ручки;
• наличие сколов на кромке стекла;
• следы удара или другого механического воздействия;
• источники локального нагрева и охлаждения.

Диагностика помогает отделить монтажную деформацию от температурного разрушения, удара, производственного дефекта и повреждения, возникшего во время последующих строительных работ.

Почему одной замены стеклопакета может быть недостаточно

Треснувший стеклопакет обычно заменяют целиком, поскольку отдельные листы объединены в герметичный блок. Однако установка нового элемента не устраняет деформацию рамы.

Если причина связана с креплением, новый стеклопакет снова окажется под нагрузкой. Повторное повреждение может возникнуть в той же зоне или в другом месте, где напряжение окажется максимальным.

До замены важно оценить:

• сохранила ли рама правильную форму;
• не зажата ли она в проёме;
• равномерно ли распределены крепления;
• правильно ли передаётся вес блока;
• нет ли жёсткого контакта стекла с профилем;
• стабильно ли работает створка.

Иногда требуется корректировка положения оконного блока. В других случаях причиной оказывается локальный дефект стекла, не связанный с монтажом. Решение принимают после осмотра, поскольку внешне похожие трещины могут иметь разное происхождение.

Какие ошибки не стоит маскировать регулировкой

Регулировка фурнитуры предназначена для изменения положения створки и плотности прижима в допустимых пределах. Она не должна компенсировать значительный перекос рамы.

Постоянное подтягивание петель, усиление прижима или смещение запорных элементов может скрыть отдельные симптомы. Створка начинает закрываться легче, но нагрузка на профиль сохраняется. Чрезмерный прижим дополнительно затрудняет движение деталей и может усиливать деформацию.

Насторожить должны ситуации, когда:

• регулировка быстро сбивается;
• створка снова начинает задевать раму;
• ручка поворачивается с заметным усилием;
• зазоры остаются неодинаковыми;
• профиль выглядит выгнутым;
• после регулировки появляются посторонние звуки;
• повреждение стекла возникло рядом с деформированным участком.

В таких случаях проверяют не только фурнитуру, но и положение всего оконного блока.

Заключение

Неправильное крепление окна влияет на стеклопакет через деформацию рамы, изменение опорных точек и локальное давление на кромку стекла. Опасность создаёт не сам крепёж, а неверное распределение усилий: чрезмерная затяжка, неравномерное расположение точек фиксации, отсутствие компенсационного зазора, перекос блока и неправильная передача веса.

Трещина может появиться значительно позже монтажа, когда скрытое механическое напряжение сочетается с морозом, солнечным нагревом, движением створки или усадкой здания. По этой причине замена повреждённого стеклопакета должна сопровождаться оценкой геометрии рамы и состояния монтажного узла. Без устранения исходной деформации новый блок может снова оказаться под нагрузкой.
