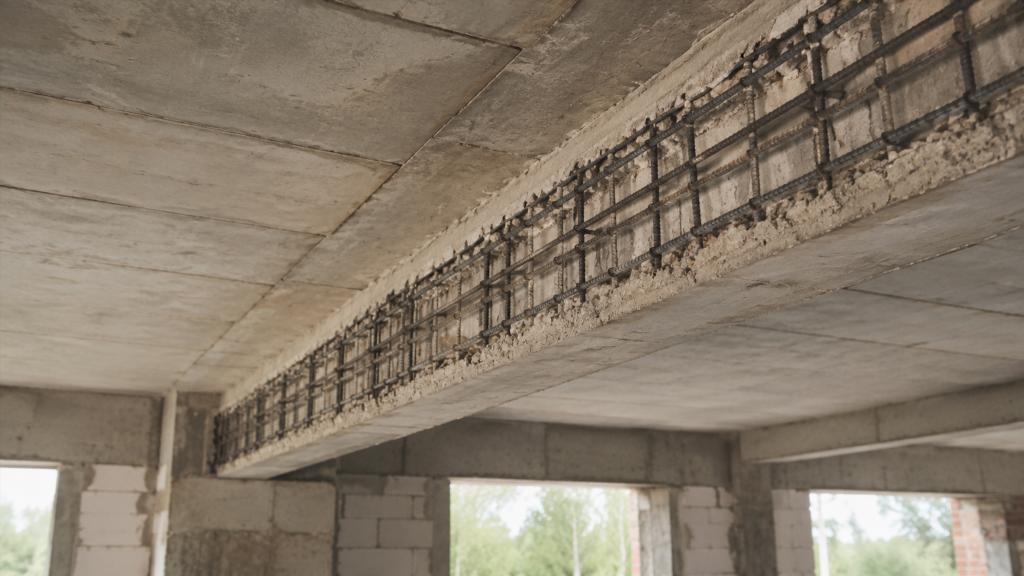

Что проверяют при расчёте железобетонной балки перекрытия: прочность, прогиб и трещиностойкость

Железобетонная балка перекрытия воспринимает нагрузку от расположенных выше конструкций и передаёт её на стены, колонны или другие опоры. В частном доме такая балка может поддерживать участок перекрытия, проём, стену верхнего этажа или часть сложной пространственной конструкции. От её работы зависит не только способность здания выдерживать нагрузку, но и то, насколько стабильным останется перекрытие в процессе эксплуатации.

Расчёт железобетонной балки нельзя свести к проверке, «сломается она или нет». Конструкция должна одновременно обладать достаточной несущей способностью, приемлемой жёсткостью и способностью нормально работать при образовании допустимых для железобетона трещин. Кроме того, значение имеют условия опирания, характер нагрузок, геометрия сечения, свойства бетона и арматуры.

При проектировании все эти факторы рассматриваются совместно. Балка, которая кажется массивной по размерам, не обязательно будет работать правильно при неудачной схеме армирования или большой нагрузке. И наоборот, сравнительно компактное сечение может быть эффективным при грамотно выбранной конструктивной схеме.

Как работает железобетонная балка

Основная работа балки связана с изгибом. Под нагрузкой конструкция стремится прогнуться. В разных участках её сечения возникают сжимающие и растягивающие напряжения.

Бетон хорошо воспринимает сжатие, но значительно хуже работает на растяжение. Эту особенность компенсирует стальная арматура, которую располагают в тех зонах, где ожидаются растягивающие усилия.

В упрощённом представлении работа конструкции выглядит так:

• бетон воспринимает значительную часть сжимающих усилий;
• продольная арматура участвует в восприятии растяжения;
• поперечная арматура помогает балке работать в зонах действия поперечных сил;
• бетон и арматура совместно формируют единый несущий элемент;
• геометрия балки влияет на её прочность и сопротивление деформациям.

При этом характер напряжений не одинаков по всей длине конструкции. Он зависит от того, где расположены опоры, как приложена нагрузка и является ли балка отдельным элементом или частью более сложной системы.

Какие исходные данные имеют значение

До проверки самой балки необходимо понимать условия, в которых она будет работать. Без этого любые выводы о требуемом сечении или армировании теряют практический смысл.

Пролёт

Пролёт существенно влияет на работу балки. При его увеличении возрастают изгибающие воздействия и требования к жёсткости конструкции.

По этой причине две балки одинакового сечения, изготовленные из одинакового бетона и имеющие одинаковое армирование, могут вести себя совершенно по-разному, если их пролёты различаются.

Пролёт нельзя рассматривать отдельно от способа опирания. Важна не только длина элемента, но и то, между какими точками он фактически работает.

Схема опирания

Балка может опираться на стены, колонны или другие несущие элементы. Характер соединения с ними влияет на распределение внутренних усилий.

В одной конструкции концы балки могут работать сравнительно свободно, в другой — быть связаны с соседними элементами значительно жёстче. При наличии нескольких пролётов картина также меняется.

От схемы работы зависит расположение участков, где возникают наиболее значительные изгибающие моменты, а вместе с ними и требования к армированию.

Нагрузки

На балку действует не один вид нагрузки. Часто одновременно учитывается собственный вес конструкции, масса перекрытия, отделочных материалов и других элементов здания.

В эксплуатационную нагрузку могут входить:

• люди;
• мебель;
• оборудование;
• перегородки;
• элементы пола;
• инженерные коммуникации;
• другие конструкции, передающие усилия на балку.

Особенно важно учитывать нагрузки, которые сосредоточены на небольшом участке. Например, стена, колонна или тяжёлый элемент оборудования могут создавать иной характер работы, чем равномерно распределённая нагрузка.

Проверка прочности балки

Прочность показывает, способна ли конструкция воспринимать возникающие усилия без разрушения.

Для железобетонной балки важны разные механизмы работы. Наиболее заметен изгиб, однако этим расчёт не ограничивается.

Работа при изгибе

При изгибе одна часть сечения преимущественно сжимается, другая растягивается. Арматура и бетон должны совместно воспринимать эти воздействия.

На способность балки сопротивляться изгибу влияют:

• высота сечения;
• ширина сечения;
• расположение арматуры;
• площадь продольной арматуры;
• свойства бетона;
• свойства арматуры;
• характер нагрузки;
• расчётная схема.

Высота балки обычно оказывает особенно заметное влияние на её сопротивление изгибу и деформациям. Простое увеличение ширины и увеличение высоты дают различный эффект, поскольку изменяется положение материала относительно нейтральной зоны сечения.

Поперечные силы

Рядом с опорами характер работы балки отличается от центральной части пролёта. Здесь значительную роль могут играть поперечные силы.

Для их восприятия используется поперечная арматура, которая вместе с бетоном участвует в сопротивлении образованию и развитию наклонных трещин.

Недостаточно оценить балку только по продольной арматуре. Элемент должен корректно работать по всей длине, включая участки возле опор.

Почему большое количество арматуры не решает все проблемы

Распространённое заблуждение состоит в том, что несущую способность железобетонной балки можно просто повысить добавлением большого количества арматуры.

Работа железобетона сложнее.

Количество стали должно быть связано с размерами бетонного сечения, прочностными характеристиками материалов и схемой нагружения. Если один компонент конструкции рассматривается отдельно от остальных, поведение элемента может оказаться неблагоприятным.

Кроме площади арматуры важны:

• положение стержней в сечении;
• их связь с бетоном;
• расположение относительно растянутой зоны;
• поперечное армирование;
• конструктивные особенности возле опор;
• совместная работа разных участков балки.

Арматура не заменяет необходимую жёсткость самого сечения и не устраняет автоматически проблемы с прогибом.

Проверка прогиба

Балка может обладать достаточной прочностью и при этом быть слишком гибкой.

Такое состояние не обязательно означает немедленную угрозу разрушения, но чрезмерные деформации способны отрицательно влиять на эксплуатацию здания.

При заметном прогибе могут появляться:

• трещины в отделке;
• деформации перегородок;
• нарушения примыкания элементов;
• ощущение недостаточной жёсткости перекрытия;
• изменение геометрии пола или потолка;
• дополнительные напряжения в связанных конструкциях.

Жёсткость балки зависит от её геометрии, свойств материалов и состояния железобетонного сечения.

Почему прогиб нельзя оценивать только визуально

На строительной площадке иногда пытаются судить о качестве балки только по отсутствию заметной деформации. Такой подход малоинформативен.

Фактический прогиб зависит от нагрузки и может изменяться со временем. Кроме того, железобетон способен постепенно деформироваться под длительно действующей нагрузкой.

Поэтому оценка жёсткости относится к расчётной работе, а не только к визуальному наблюдению за готовой конструкцией.

Трещины в железобетоне

Появление трещин в железобетонной балке не всегда означает разрушение. Материал устроен так, что в растянутых зонах бетона при определённом уровне напряжений возможно раскрытие трещин, после чего значительную часть растягивающих усилий воспринимает арматура.

При проектировании важен не сам факт появления любой трещины, а характер работы элемента после её образования.

Учитываются:

• расположение трещин;
• причины их возникновения;
• характер напряжений;
• влияние на жёсткость;
• состояние защитного слоя;
• работа арматуры;
• эксплуатационные условия.

Трещины разного направления могут иметь различную природу. Вертикальные трещины в пролётной зоне и наклонные трещины возле опор связаны с разными механизмами работы конструкции.

Именно поэтому по одной фотографии без знания схемы здания и нагрузки нельзя надёжно установить состояние балки.

Что означает трещиностойкость

Трещиностойкость характеризует способность железобетонного элемента ограничивать образование и раскрытие трещин при работе под нагрузкой.

Она связана не только с внешним видом конструкции. Чрезмерное раскрытие трещин может неблагоприятно сказываться на долговечности, защите арматуры и поведении элемента в эксплуатации.

При этом требование полного отсутствия трещин не является универсальным принципом работы обычного железобетона. Конструкция проектируется с учётом физики материала, в котором бетон и сталь выполняют разные функции.

Как размеры сечения влияют на работу балки

Геометрия сечения непосредственно влияет и на прочность, и на жёсткость.

Высота

Изменение высоты существенно меняет сопротивление изгибу и способность балки ограничивать прогиб.

Поэтому нельзя считать балки одинаковой площади сечения полностью взаимозаменяемыми. Узкая высокая балка и широкая низкая балка могут иметь совершенно разные характеристики.

Ширина

Ширина также влияет на работу конструкции. Она связана с площадью бетона, размещением арматуры, устойчивостью отдельных участков сечения и возможностями конструктивного исполнения.

Однако попытка компенсировать недостаточную высоту только увеличением ширины далеко не всегда даёт сопоставимый результат.

Свойства бетона

Прочность бетона — важная, но не единственная характеристика.

Для работы балки имеют значение его способность воспринимать сжатие, деформационные свойства, сцепление с арматурой и фактическое состояние материала после набора прочности.

Качество бетона может зависеть от множества факторов, включая:

• состав смеси;
• однородность;
• качество уплотнения;
• условия твердения;
• наличие дефектов;
• фактическую геометрию конструкции.

Даже правильно рассчитанная конструкция может работать иначе, если при изготовлении получены пустоты, значительные дефекты или нарушения геометрии.

Роль продольной арматуры

Продольная рабочая арматура располагается с учётом зон растяжения, возникающих в железобетонной балке.

Её значение нельзя описать только количеством стержней. Для расчётной работы важно фактическое положение арматуры внутри сечения.

Если стержни смещены относительно проектного положения, изменяется рабочая высота сечения и условия восприятия изгиба.

По этой причине монтаж арматурного каркаса влияет на характеристики готовой конструкции не меньше, чем номинальное количество стали.

Зачем нужна поперечная арматура

Поперечную арматуру часто воспринимают только как способ удержать продольные стержни в каркасе. На деле её функция значительно шире.

Она участвует в работе балки при действии поперечных сил и играет важную роль в тех участках, где возможно развитие наклонных трещин.

Особенно существенна работа таких участков возле опор, где внутренние усилия отличаются от характерных для середины пролёта.

Почему важны нагрузки от перегородок

Перегородка может казаться незначительной по сравнению с массивной железобетонной конструкцией, но её нагрузка передаётся на перекрытие и далее на балки.

При проектировании имеет значение:

• материал перегородки;
• её масса;
• расположение относительно балки;
• длина;
• способ передачи нагрузки на перекрытие.

Если тяжёлая перегородка располагается над определённым участком конструкции, характер нагрузки отличается от равномерного распределения той же массы по всей площади пола.

Это одна из причин, по которой расчёт балки нельзя выполнять только по площади комнаты и длине пролёта.

Постоянные и временные нагрузки

Нагрузки на перекрытие отличаются по характеру действия.

Постоянно присутствуют собственный вес балок, плиты или другого заполнения перекрытия, слои пола, потолочные конструкции и некоторые стационарные элементы.

Другие воздействия изменяются в процессе эксплуатации.

Для оценки работы балки важно понимать не только суммарную величину нагрузки, но и то, как она распределяется и как долго действует.

Длительное нагружение связано с особенностями деформирования бетона во времени. Из-за этого поведение железобетонной конструкции нельзя полностью описать одной мгновенной проверкой.

Почему одинаковые балки могут работать по-разному

Внешне одинаковые элементы не обязательно находятся в одинаковых условиях.

Различия могут быть связаны с:

• длиной пролёта;
• шириной участка перекрытия, передающего нагрузку;
• расположением перегородок;
• условиями опирания;
• наличием соседних пролётов;
• размещением арматуры;
• фактическими свойствами бетона;
• дополнительными сосредоточенными нагрузками.

Поэтому перенос готового решения из одного дома в другой без проверки исходных условий не гарантирует сопоставимой работы конструкции.

Типичные ошибки при оценке железобетонной балки

Проблемы нередко появляются не из-за полного отсутствия представления о прочности, а из-за чрезмерного упрощения расчётной схемы.

К распространённым ошибочным подходам относятся:

• оценка балки только по её пролёту;
• учёт только собственного веса перекрытия;
• игнорирование тяжёлых перегородок;
• попытка компенсировать недостатки сечения большим количеством арматуры;
• отсутствие внимания к поперечным силам;
• рассмотрение прочности без проверки деформаций;
• перенос размеров балки с другого объекта без сопоставления нагрузок;
• оценка армирования только по количеству стержней;
• игнорирование фактической схемы опирания.

Каждый из этих факторов способен заметно изменить работу конструкции.

Что проверяют кроме несущей способности

Полноценная оценка железобетонной балки охватывает несколько взаимосвязанных характеристик.

Прочность

Показывает, способна ли конструкция воспринимать действующие усилия без достижения опасного состояния.

Жёсткость

Определяет способность балки ограничивать деформации под нагрузкой.

Трещиностойкость

Характеризует образование и раскрытие трещин в условиях эксплуатации.

Работа возле опор

Связана с поперечными силами, местным характером напряжений и конструктивным армированием.

Совместная работа с другими элементами

Балка редко существует изолированно. На её состояние влияют перекрытие, опоры и другие связанные конструкции.

Какие данные полезно подготовить для проектировщика

Для оценки балки специалисту требуется информация не только о желаемой длине и ширине конструкции.

Обычно важны:

• схема здания;
• расположение несущих стен и колонн;
• пролёты;
• конструкция перекрытия;
• предполагаемые слои пола;
• расположение перегородок;
• наличие тяжёлого оборудования;
• геометрия балки;
• материалы;
• характер опирания;
• связь с соседними конструкциями.

Чем точнее исходные данные соответствуют реальному объекту, тем меньше вероятность того, что расчётная модель будет существенно отличаться от фактической работы здания.

Почему прочность не заменяет эксплуатационную пригодность

Для владельца дома важно не только отсутствие разрушения конструкции. Перекрытие должно оставаться пригодным для нормальной эксплуатации.

Слишком гибкая балка может создавать проблемы даже при достаточном запасе прочности. На отделке способны появляться трещины, примыкания могут деформироваться, а перемещения перекрытия — передаваться на другие элементы.

Именно поэтому понятия «прочная» и «хорошо работающая» балка не полностью совпадают.

Хорошо спроектированный элемент должен сочетать достаточную несущую способность с приемлемыми деформациями и нормальной работой железобетона в эксплуатационном состоянии.

Почему расчёт железобетонной балки нельзя заменить подбором по аналогии

В частном строительстве встречается подход, при котором размеры и армирование балки выбирают по уже построенному объекту с похожим пролётом. Внешнее сходство не означает одинаковых расчётных условий.

Даже при одинаковой длине помещения могут различаться масса перекрытия, расположение стен, ширина грузовой площади, тип опор и другие характеристики.

Изменение одного существенного параметра способно изменить внутренние усилия в конструкции. Чем сложнее схема здания, тем менее надёжен подбор по внешнему сходству.

Итог

Расчёт железобетонной балки перекрытия представляет собой не подбор одного размера и не определение количества арматуры по пролёту. Проектировщик рассматривает конструкцию как систему, в которой связаны нагрузки, геометрия, схема опирания, свойства бетона и арматуры.

Основными направлениями проверки становятся прочность, жёсткость и трещиностойкость. Отдельно оценивается работа участков возле опор, влияние поперечных сил и особенности распределения нагрузок.

Для понимания состояния балки полезно различать эти задачи. Достаточная прочность ещё не гарантирует малый прогиб, большое количество арматуры не заменяет правильно выбранную геометрию, а наличие трещин само по себе не даёт полной картины состояния железобетона.

Надёжность конструкции формируется сочетанием правильно определённых нагрузок, адекватной расчётной схемы, подходящего сечения, корректного армирования и качественного выполнения самой железобетонной конструкции.
