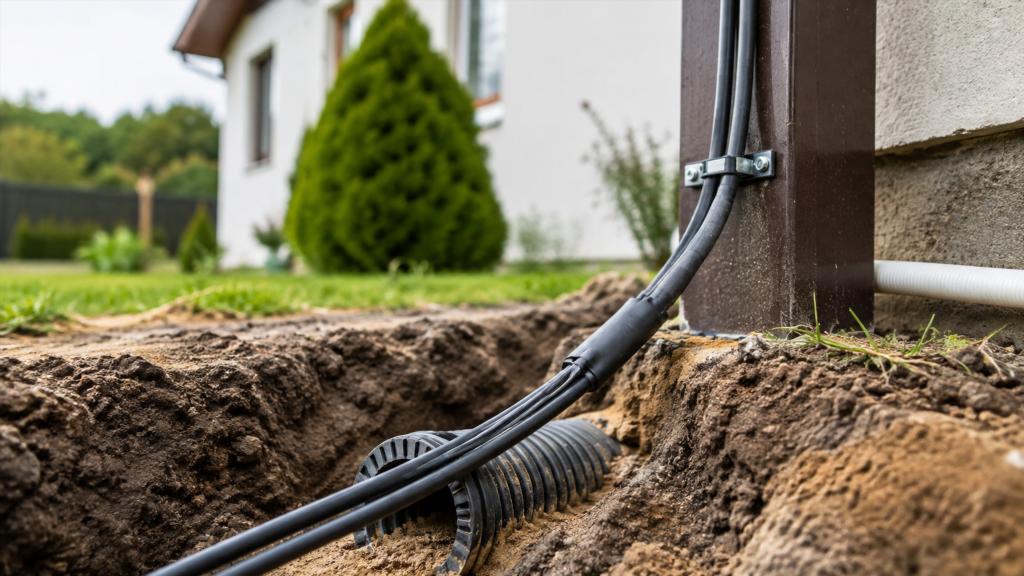

СИП в земле для электрического ввода: особенности, ограничения и основные риски

Самонесущий изолированный провод широко применяется на воздушных линиях электроснабжения и на участках ввода электричества к частным домам. Из-за прочной на вид изоляции иногда возникает идея продолжить таким же проводом трассу под землей. Внешне решение кажется простым: провод уже изолирован, устойчив к погодным воздействиям и рассчитан на эксплуатацию на улице. Однако условия работы в грунте заметно отличаются от условий на воздухе.

Главная особенность СИП состоит в том, что его конструкция ориентирована прежде всего на воздушную прокладку. Под землей на провод воздействуют постоянная влажность, давление грунта, возможные подвижки почвы, температурные изменения и механические нагрузки. Одновременно меняются условия отвода тепла от токоведущих жил. Все это делает вопрос подземного участка значительно сложнее, чем простое размещение провода в траншее или защитной трубе.

Разбираться здесь полезно не только с точки зрения долговечности. От выбора материала и способа организации ввода зависит ремонтопригодность линии, состояние изоляции и устойчивость электроснабжения дома в течение многих лет.

Чем СИП отличается от подземного кабеля

СИП и силовой кабель могут иметь изолированные алюминиевые жилы, поэтому визуально между ними легко провести параллель. Их конструктивное назначение при этом различается.

Самонесущий изолированный провод создается с учетом эксплуатации на открытом воздухе. Для него имеют значение:

• устойчивость изоляции к солнечному излучению;
• способность переносить нагрев и охлаждение на улице;
• механическая прочность при натяжении;
• работа при воздействии ветра и атмосферных осадков;
• возможность крепления на опорах и фасадах подходящей арматурой.

Подземный силовой кабель рассчитывается на другой набор воздействий. Его оболочка выполняет роль дополнительного барьера между изоляцией жил и внешней средой. В зависимости от конструкции кабель может иметь общую защитную оболочку, дополнительные заполнители и другие элементы, рассчитанные на эксплуатацию в грунте или в подземных сооружениях.

У СИП отдельные изолированные жилы обычно не объединены общей наружной кабельной оболочкой. Именно эта разница особенно важна при оценке подземной прокладки. Изоляция жил хорошо работает в предусмотренных для нее условиях, но это не означает, что весь провод автоматически приобретает свойства кабеля для постоянного нахождения во влажной земле.

Почему условия в грунте сложнее, чем на воздухе

Воздушный участок линии постоянно контактирует с атмосферой, однако вода после дождя обычно стекает, а поверхность провода высыхает. В земле влажность может сохраняться практически постоянно.

Даже защитная труба не обязательно остается сухой. Внутри нее способен появляться конденсат, а вода может проникать через окончания, соединения или повреждения. Со временем полость подземной трубы нередко превращается во влажную среду.

На провод одновременно воздействуют и другие факторы:

• давление окружающего грунта;
• сезонное промерзание и оттаивание почвы;
• локальные смещения земли;
• нагрузки при просадках;
• риск повреждения при будущих земляных работах;
• сложности с осмотром скрытого участка.

На воздухе состояние линии во многих случаях можно оценить визуально. Подземный участок остается скрытым, поэтому повреждение изоляции иногда обнаруживается только после появления выраженной неисправности.

Основная проблема — назначение изоляции

Изоляцию электрического проводника нельзя оценивать только по ее толщине или внешней прочности. Важны материал, конструкция изделия и условия, для которых эта изоляция рассчитана.

Полимерная оболочка СИП должна противостоять солнечному свету, осадкам и перепадам температуры. Это серьезные эксплуатационные нагрузки, однако постоянный контакт с влажной средой представляет другой режим работы.

Опасность заключается не в том, что исправная изоляция обязательно быстро разрушится после попадания под землю. Проблема в отсутствии оснований рассматривать обычную воздушную конструкцию как полноценную замену кабелю, рассчитанному на подземную эксплуатацию.

Длительная надежность особенно важна для вводной линии. Такой участок обычно не относится к проводке, которую удобно заменить после появления первых признаков старения.

Решает ли проблему защитная труба

Размещение СИП внутри трубы иногда воспринимают как способ превратить воздушный провод в подходящий материал для подземного участка. Защитная оболочка действительно способна уменьшить часть внешних воздействий, но не меняет назначения самого провода.

Труба может защищать от прямого давления грунта и случайных механических воздействий. При этом внутри нее остаются собственные условия эксплуатации.

Влага внутри трубы

Подземная труба редко является абсолютно герметичной на протяжении всего срока службы. Даже при отсутствии прямого поступления воды внутри возможно образование конденсата.

Из-за разницы температур влажный воздух способен давать влагу на внутренних стенках. Поэтому рассчитывать на то, что провод будет постоянно находиться в сухой полости, не стоит.

Отвод тепла

Для электрического проводника важна не только защита от повреждений, но и способность отдавать тепло. Условия охлаждения свободно расположенного воздушного провода и проводника внутри закрытой подземной трубы различаются.

Тепловой режим зависит от конструкции линии, нагрузки, количества проводников в одном канале и окружающей среды. Именно поэтому механическое помещение провода в трубу нельзя считать универсальным решением всех вопросов.

Возможность замены

Защитный канал может улучшить ремонтопригодность только при условии, что его геометрия позволяет в дальнейшем извлечь и заменить линию. Сложные повороты, деформация трубы или ее заполнение водой и загрязнениями способны серьезно осложнить такую работу.

Защитная труба остается элементом трассы, а не способом изменить характеристики проложенного внутри изделия.

Где возникает наиболее уязвимое место ввода

Во многих вариантах электроснабжения воздушная и подземная части линии встречаются в одной точке. Именно переход между разными типами прокладки требует особенно внимательной оценки.

Воздушная часть может быть выполнена СИП, а дальше линия переходит на кабель, предназначенный для других условий. Такой подход позволяет каждому участку работать в среде, для которой выбранный материал подходит лучше.

Сам переход при этом становится ответственным узлом. Значение имеют качество электрического контакта, защита соединения от влаги, отсутствие избыточных механических нагрузок и возможность обслуживания.

Скрывать сомнительное соединение в месте, куда невозможно получить доступ без земляных работ, нежелательно. Даже хороший провод или кабель не компенсирует слабый контакт в переходном узле.

Почему соединения особенно чувствительны к влаге

Цельный проводник обычно надежнее участка с дополнительным соединением. В месте контакта появляются поверхности разных деталей, механические зажимы и участки, для которых особенно важна защита от окружающей среды.

При воздействии влаги возрастают риски:

• коррозионных процессов;
• ухудшения электрического контакта;
• роста переходного сопротивления;
• локального нагрева;
• постепенного разрушения защитных материалов.

Для алюминиевых проводников качество соединений имеет особое значение. Недостаточно добиться контакта только в момент монтажа. Узел должен сохранять стабильные свойства после многократных циклов нагрева, охлаждения и сезонных изменений температуры.

Подземный ввод и механическая защита — не одно и то же

При обсуждении линии в земле часто смешиваются два разных вопроса: пригодность самого проводника для подземных условий и защита трассы от внешних повреждений.

Даже кабель, предназначенный для подземной эксплуатации, может нуждаться в дополнительной механической защите на отдельных участках. И наоборот, прочная труба не делает любой находящийся внутри нее провод подходящим для такой среды.

При оценке решения полезно отдельно рассматривать:

• свойства электрического изделия;
• защиту от воды;
• защиту от давления и повреждений;
• тепловой режим;
• состояние мест соединений;
• доступность линии для ремонта.

Такой подход позволяет не сводить надежность всей системы к одному элементу.

Какие последствия могут проявиться не сразу

Одна из особенностей скрытой электрической линии состоит в том, что неудачное решение способно долго оставаться незаметным. После монтажа электроснабжение может работать нормально, и это создает впечатление, что выбранный вариант полностью оправдан.

Проблемы часто связаны с постепенными процессами. Изоляция стареет, соединения испытывают температурные циклы, внутри канала накапливается влага, грунт изменяет свое положение. Неисправность может проявиться значительно позже первоначального монтажа.

К возможным признакам неблагополучия относятся нестабильность электроснабжения, нагрев контактных узлов, периодические отключения защитных устройств и повреждение изоляции. Но ждать появления таких симптомов как способ проверки правильности решения не стоит: вводная линия относится к участкам, где запас долговечности особенно важен.

Почему ввод электричества предъявляет повышенные требования

Внутреннюю розеточную линию или отдельный участок проводки в помещении обычно можно обследовать и заменить относительно локально. С вводом ситуация сложнее.

Неисправность на нем способна затронуть электроснабжение всего здания. Кроме того, подземный участок может проходить под благоустройством, дорожкой, площадкой или другими объектами участка. Ремонт через несколько лет способен потребовать вскрытия грунта и восстановления территории.

По этой причине при оценке вводной линии важна не только первоначальная стоимость. Большое значение имеют:

• расчетный срок эксплуатации;
• устойчивость к влаге;
• ремонтопригодность;
• доступность соединений;
• соответствие изделия условиям прокладки;
• возможность диагностики;
• прогнозируемое поведение материалов при старении.

Экономия на небольшом участке трассы может потерять смысл, если она приводит к сложной скрытой конструкции с неопределенным ресурсом.

Типичные ошибки при оценке СИП в земле

Ориентация только на внешний вид изоляции

Толстая черная оболочка воспринимается как доказательство универсальной защищенности. На практике свойства изоляции определяются не внешним впечатлением, а назначением изделия и характеристиками материала.

Предположение, что вода внутрь трубы не попадет

Подземную трубу разумнее рассматривать как потенциально влажное пространство. Герметичность концов не гарантирует полного отсутствия конденсата и влаги в течение десятилетий.

Сравнение СИП и кабеля только по материалу жил

Одинаковый металл токоведущей части не делает изделия одинаковыми. Конструкция оболочек и условия эксплуатации имеют не меньшее значение.

Игнорирование переходных соединений

Даже правильно выбранные материалы могут дать ненадежную систему, если между воздушным и подземным участком создан плохо защищенный или недоступный контакт.

Оценка решения только по тому, работает ли оно сейчас

Исправность сразу после монтажа не показывает, как линия поведет себя после множества сезонных циклов и длительного воздействия влаги.

Какие характеристики стоит оценивать у подземного участка

При выборе концепции ввода полезно смотреть на всю трассу как на систему. Отдельный проводник является только одним из ее элементов.

Следует учитывать назначение используемого кабельно-проводникового изделия, конструкцию его оболочки, среду эксплуатации, механическую защиту и доступность соединительных узлов.

Также имеют значение условия на самом участке. Грунт может быть влажным или относительно сухим, территория — пешеходной или использоваться для движения техники, а трасса — проходить через зоны, где в будущем возможны земляные работы.

Эти особенности не дают универсального ответа по конкретному объекту, но позволяют отделить конструктивно надежное решение от варианта, основанного только на предположении, что изолированный провод можно использовать везде одинаково.

Что важно уточнить у электрика или проектировщика

Перед устройством подземной части ввода полезно получить конкретные ответы не только о сечении проводника, но и о конструкции всей линии.

Обсуждения заслуживают такие вопросы:

• для каких условий эксплуатации предназначен выбранный провод или кабель;
• как организован переход от воздушной части к подземной;
• где располагаются соединения и можно ли их обслуживать;
• как защищен участок от влаги и механических воздействий;
• учитывается ли тепловой режим линии;
• возможно ли заменить подземный участок без разрушения значительной части благоустройства;
• какие элементы трассы останутся доступными для осмотра.

Если решение объясняется только тем, что у СИП «хорошая изоляция» или что его планируется спрятать в трубу, такой аргументации недостаточно для оценки долговременной надежности.

СИП удобен там, где раскрываются его сильные стороны

Самонесущий изолированный провод хорошо решает задачу воздушной передачи электроэнергии. Его конструкция позволяет отказаться от отдельного несущего троса во многих схемах, уменьшает вероятность случайного контакта с токоведущими частями по сравнению с неизолированными проводами и упрощает организацию воздушных ответвлений.

Попытка использовать его в принципиально другой среде лишает часть этих преимуществ смысла. Под землей способность провода быть самонесущим уже практически не играет роли, зато на передний план выходят устойчивость к длительной влажности, конструкция защитной оболочки и возможность безопасной эксплуатации в скрытой трассе.

Рациональный выбор материала основан не на том, насколько универсальным кажется изделие, а на совпадении его назначения с реальными условиями работы.

Вывод

СИП и подземный силовой кабель предназначены для разных условий эксплуатации. Наличие прочной изоляции у самонесущего провода не означает, что его следует автоматически рассматривать как полноценный материал для длительной прокладки в земле.

Особого внимания требуют постоянная влажность, возможное появление воды в защитных трубах, механические нагрузки, тепловой режим и состояние переходных соединений. Защитная труба способна выполнять полезную механическую функцию, но сама по себе не меняет назначение находящегося внутри проводника.

Для электрического ввода надежнее оценивать воздушный и подземный участки отдельно, подбирая для каждого среду и конструкцию, соответствующие его условиям работы. Такой подход снижает вероятность скрытых проблем и делает ввод более предсказуемым по сроку службы, обслуживанию и ремонту.
