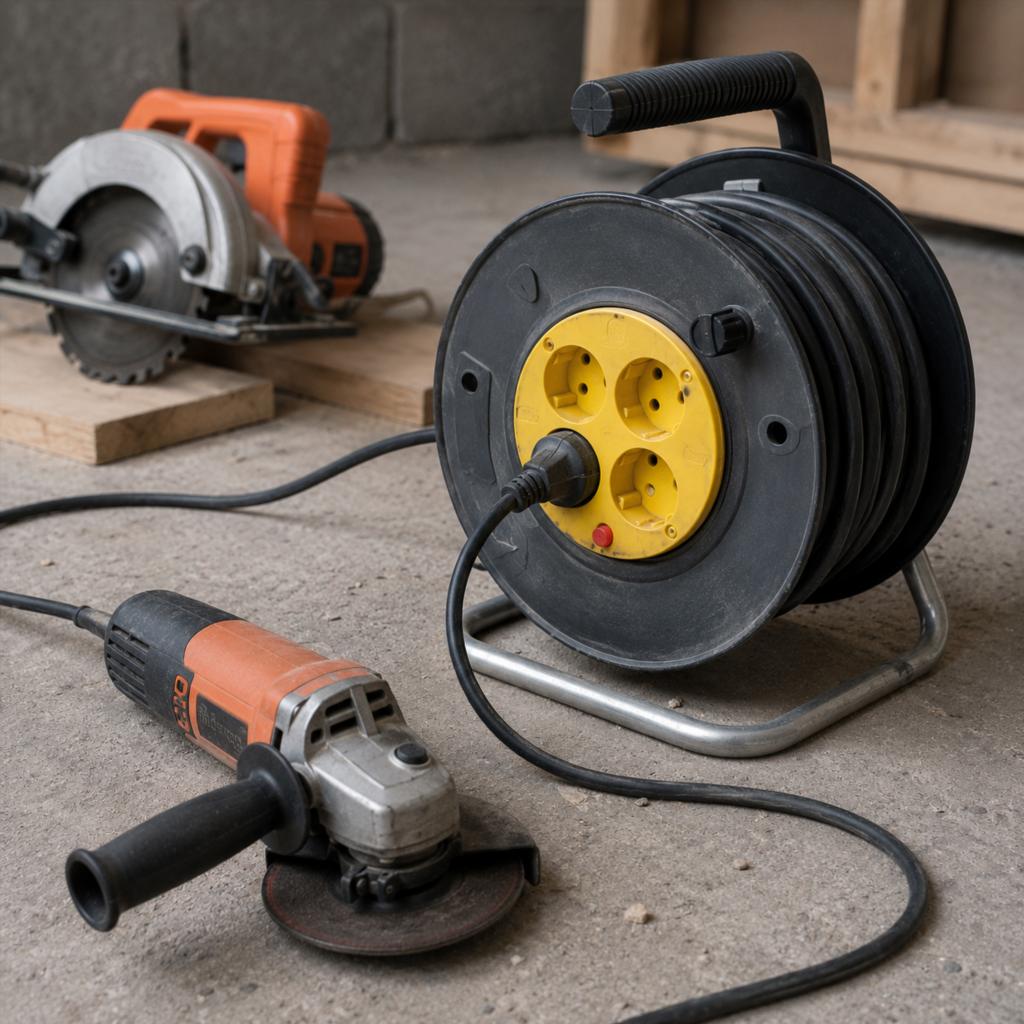

Как выбрать удлинитель для мощного электроинструмента

Удлинитель часто воспринимают как простой промежуточный элемент между розеткой и инструментом. На практике именно он может стать слабым местом электрической цепи. При работе с циркулярной пилой, перфоратором, угловой шлифовальной машиной, строительным пылесосом или другим мощным оборудованием через кабель проходит значительный ток. Если сечение жил недостаточно, провод слишком длинный, контакты ослаблены или катушка остается свернутой, удлинитель начинает нагреваться.

Опасность заключается не только в повреждении самого кабеля. Перегрев затрагивает вилку, розетку, разъемы и внутреннюю проводку помещения. Пластик размягчается, контактные соединения окисляются, сопротивление растет, а температура повышается еще сильнее. Внешне цепь может продолжать работать, хотя изоляция уже теряет свойства.

Подходящий удлинитель выбирают не по размеру вилки и количеству розеток, а по мощности инструмента, длине линии, сечению проводников, условиям эксплуатации и качеству соединений.

Почему удлинитель нагревается

Любой провод обладает электрическим сопротивлением. Когда через него проходит ток, часть энергии превращается в тепло. При правильно подобранном кабеле этот нагрев остается небольшим и безопасным. Если проводник слишком тонкий или линия чрезмерно длинная, потери увеличиваются.

Температура растет особенно быстро в местах с повышенным сопротивлением:

• в ослабленной розетке;
• внутри поврежденной вилки;
• в плохо зажатом разъеме;
• на участке перегиба кабеля;
• в скрутке или некачественном соединении;
• в барабане со свернутым проводом.

Инструмент при этом может получать пониженное напряжение. Двигатель теряет обороты, работает тяжелее и в отдельных режимах потребляет повышенный ток. Получается двойная нагрузка: нагревается и удлинитель, и сам электроинструмент.

Мощность инструмента и ток нагрузки

На корпусе или шильдике электроинструмента обычно указана потребляемая мощность. Она показывает, сколько энергии устройство берет из сети в расчетном режиме. Для выбора удлинителя этого значения недостаточно рассматривать изолированно.

Электродвигатель при запуске кратковременно потребляет больше тока, чем во время устойчивой работы. Особенно заметен пусковой скачок у пил, компрессоров, насосов, строительных пылесосов и станков. Удлинитель, работающий на пределе допустимой нагрузки, может выдерживать обычный режим, но сильно нагреваться при частых запусках.

Нужно учитывать и совместную работу устройств. Если к одному удлинителю подключены пила и пылесос, их мощности складываются. Разветвитель не увеличивает возможности кабеля и розетки: он лишь позволяет подключить несколько потребителей к одной линии.

Почему нельзя ориентироваться только на надпись о максимальной мощности

На упаковке удлинителя может быть указана допустимая мощность. Этот параметр часто приводят для полностью размотанного кабеля и нормальной температуры окружающего воздуха. Для провода, оставленного на катушке, допустимая нагрузка обычно ниже.

Условия также меняются при работе:

• в жарком помещении;
• под прямыми солнечными лучами;
• рядом с нагревательным оборудованием;
• в закрытом коробе;
• под слоем опилок, ткани или строительного мусора;
• при загрязненных и ослабленных контактах.

Удлинитель не должен постоянно использоваться на предельном значении. Запас по нагрузке уменьшает нагрев и помогает выдерживать пусковые токи двигателя.

Как сечение кабеля влияет на безопасность

Сечение проводника определяет, какой ток кабель способен передавать без чрезмерного нагрева и заметного падения напряжения. Чем мощнее инструмент и длиннее удлинитель, тем большее сечение требуется.

В бытовых удлинителях встречаются кабели с жилами разной толщины. Внешне они могут выглядеть одинаково: толстая оболочка не гарантирует большого сечения меди внутри. Надежнее ориентироваться на маркировку кабеля и характеристики производителя.

Для маломощных приборов тонкого проводника иногда достаточно. Электроинструмент с мощным двигателем требует более серьезного кабеля. Особенно чувствительны к недостаточному сечению:

• отбойные молотки;
• крупные перфораторы;
• циркулярные и торцовочные пилы;
• мощные угловые шлифовальные машины;
• строительные пылесосы;
• компрессоры;
• сварочное оборудование;
• бетономешалки и станки.

Если точная нагрузка неизвестна, выбирать удлинитель минимального сечения ради меньшей цены или веса не стоит.

Длина удлинителя и падение напряжения

Чем длиннее кабель, тем выше его общее сопротивление. На коротком проводе потери могут быть незаметны, а на линии длиной несколько десятков метров инструмент уже получает меньшее напряжение.

Падение напряжения проявляется по-разному:

• двигатель запускается медленнее;
• обороты проседают под нагрузкой;
• инструмент сильнее греется;
• электронная защита чаще отключает питание;
• лампы и другие подключенные устройства тускнеют при запуске;
• вилка и разъемы становятся горячими.

Избыточную длину нельзя компенсировать только заявленной мощностью удлинителя. Для длинной линии требуется более крупное сечение жил. Если инструмент находится в нескольких метрах от розетки, использование пятидесятиметровой катушки не дает преимуществ и увеличивает потери.

Оптимальная длина — та, которая позволяет свободно работать без натяжения кабеля, но не создает большой неиспользуемый запас.

Почему кабель на катушке нужно разматывать

Свернутый провод отдает тепло значительно хуже, чем разложенный на полу или подвешенный свободно. Внутренние витки нагревают друг друга, а воздух между ними почти не движется. При высокой нагрузке температура внутри барабана растет, хотя наружные витки могут оставаться лишь теплыми.

Частичное разматывание не всегда решает проблему. Если основная часть кабеля остается на барабане, тепло продолжает накапливаться в плотной намотке. При подключении мощного инструмента катушку разматывают полностью, если производитель не указывает другой допустимый режим.

Некоторые модели оснащены тепловой защитой. Она отключает питание при опасном нагреве, но не превращает свернутую катушку в безопасный источник для высокой нагрузки. Регулярное срабатывание защиты говорит о неправильном режиме работы, а не о нормальной эксплуатации.

Медные и омедненные проводники

Наряду с медными кабелями встречаются изделия, в которых используется алюминий с медным покрытием или другие удешевленные решения. При одинаковом геометрическом сечении такой проводник может иметь большее сопротивление, чем полноценная медная жила.

Распознать материал только по внешнему виду сложно. Информация должна быть указана в маркировке и документации. Для мощного электроинструмента предпочтительнее кабель с медными многопроволочными жилами, рассчитанный на многократные изгибы и переносную эксплуатацию.

Жесткий установочный провод не заменяет гибкий удлинитель. Он рассчитан на стационарную прокладку и хуже переносит постоянное сматывание, перегибы и перемещение по полу.

Заземление и количество жил

Мощный инструмент часто имеет вилку с защитным контактом. В таком случае удлинитель должен иметь трехжильный кабель и исправное заземляющее соединение по всей длине.

Наличие боковых металлических контактов на розетке еще не гарантирует, что защитный проводник действительно подключен. В дешевых или поврежденных изделиях заземление может отсутствовать, быть оборванным или плохо закрепленным.

Нельзя удалять заземляющий контакт с вилки, использовать переходники, которые его исключают, или подключать трехконтактный инструмент через двухжильный удлинитель. Защитный проводник не участвует в обычной работе двигателя, но снижает риск поражения током при повреждении изоляции.

Какие розетки и вилки подходят для высокой нагрузки

Качество контактных соединений влияет на нагрев не меньше сечения кабеля. Даже толстый провод не поможет, если вилка неплотно держится в розетке.

Исправное соединение имеет следующие признаки:

• вилка входит с умеренным усилием;
• контакты не болтаются;
• корпус разъема не имеет трещин;
• пластик не потемнел и не оплавился;
• металлические части чистые, без выраженного окисления;
• кабель надежно зафиксирован в месте ввода.

Если вилка легко выпадает или заметно двигается, контактная площадь уменьшается. Сопротивление растет, и разъем начинает греться. Замена только удлинителя не решит проблему, если изношена настенная розетка.

Разборные вилки и розетки требуют правильной сборки. Жилы должны быть надежно зажаты, а оболочка кабеля — зафиксирована так, чтобы натяжение не передавалось на контакты. Работы с электрическими соединениями выполняют при полностью снятом напряжении и при наличии соответствующих навыков.

Уличный удлинитель и защита от влаги

Для работы во дворе, на стройке или в сыром помещении обычный комнатный удлинитель не подходит. Его оболочка может плохо переносить холод, солнечный свет, воду и механические нагрузки.

Уличная модель должна быть рассчитана на соответствующие условия. Важны:

• влагостойкие разъемы;
• защитные крышки;
• гибкая оболочка, сохраняющая свойства на холоде;
• устойчивость к истиранию;
• заметный цвет кабеля;
• защита мест ввода;
• подходящая степень защиты корпуса.

Даже защищенный удлинитель нельзя оставлять в луже, укладывать в мокрую траву без необходимости или соединять с вилкой под струями воды. Розеточные соединения располагают выше уровня земли и защищают от осадков.

Намокший разъем нельзя подключать до полного высыхания и проверки. Плотная пленка или случайный пакет вокруг соединения способны удерживать воду внутри, а не защищать от нее.

Кабель в условиях холода

Некоторые виды изоляции при низкой температуре твердеют. Кабель становится жестким, плохо распрямляется и может треснуть при резком изгибе. Особенно опасно разматывать замерзший удлинитель рывками.

Для зимней работы выбирают кабель, рассчитанный на отрицательную температуру. Перед использованием его осматривают по всей длине. Трещины, белесые линии на оболочке, заломы и оголенные участки требуют вывода изделия из эксплуатации.

Хранить удлинитель лучше в сухом месте без сильных перегибов. Плотная намотка на небольшой предмет деформирует кабель и создает постоянное напряжение возле вилки.

Подключение нескольких инструментов

Разветвители и многорозеточные колодки удобны для небольших приборов, но при работе мощного оборудования могут создавать перегрузку. Пользователь видит свободные гнезда и подключает дополнительное устройство, не оценивая общую мощность.

Особенно неблагоприятно одновременное включение оборудования с электродвигателями. Например, пила и строительный пылесос могут запускаться почти одновременно. Суммарный пусковой ток оказывается значительно выше их обычного потребления.

При совместной работе проверяют:

• общую мощность устройств;
• допустимую нагрузку удлинителя;
• возможности настенной розетки;
• состояние проводки;
• наличие отдельной защиты линии;
• отсутствие нагрева вилок и разъемов.

Последовательное соединение нескольких удлинителей увеличивает число контактных точек и общую длину линии. Каждое соединение становится потенциальным местом нагрева и повреждения.

Почему нельзя использовать поврежденный кабель

Порез оболочки опасен даже тогда, когда медные жилы не видны. Наружный слой защищает внутреннюю изоляцию от влаги, пыли и механической нагрузки. После повреждения кабель быстрее разрушается при изгибах.

К эксплуатации не допускают удлинители с такими дефектами:

• трещины и глубокие порезы;
• следы оплавления;
• участки, перемотанные изолентой после серьезного повреждения;
• оголенные жилы;
• пережатые или расплющенные зоны;
• болтающаяся вилка;
• нестабильный контакт;
• запах горелой изоляции;
• потемневшие разъемы.

Соединение поврежденного кабеля скруткой и изолентой не восстанавливает его первоначальные характеристики. Переносной удлинитель подвергается натяжению и изгибам, поэтому место ремонта должно обеспечивать электрическую, механическую и влагозащитную надежность.

Как правильно прокладывать удлинитель во время работы

Даже подходящий по характеристикам кабель можно повредить неудачным размещением. Его не прокладывают через проходы без защиты, под дверными полотнами, возле режущей оснастки и там, где по нему будет двигаться техника.

Во время работы кабель должен:

• лежать без тугих петель;
• не касаться горячих поверхностей;
• не проходить через воду;
• не находиться под листами металла или досками;
• не натягиваться при перемещении инструмента;
• оставаться заметным для оператора;
• не попадать в зону резания, сверления или шлифования.

Нельзя вытаскивать вилку из розетки за провод. Такое действие повреждает соединение жил с контактами и ослабляет фиксацию оболочки.

Признаки перегрузки удлинителя

Небольшое повышение температуры при длительной работе возможно, но выраженный нагрев требует остановки и проверки. Оценивать нужно не только середину кабеля, но и вилку, розеточную колодку и настенную розетку.

Опасными признаками считаются:

• горячий разъем;
• размягчение пластика;
• запах нагретой изоляции;
• изменение цвета корпуса;
• потрескивание;
• искрение при неподвижной вилке;
• периодическое отключение инструмента;
• снижение оборотов двигателя;
• срабатывание тепловой защиты катушки;
• нагрев кабеля на отдельных участках.

Если разъем горячее самого провода, вероятна проблема в контактах. Равномерный нагрев всей длины чаще связан с высокой нагрузкой, недостаточным сечением или свернутой катушкой.

После перегрева удлинитель нельзя сразу снова подключать. Нужно выяснить причину и осмотреть изоляцию. Пластик, переживший сильный нагрев, может потерять прочность даже после остывания.

Влияние состояния домашней проводки

Удлинитель является лишь частью цепи. Даже качественный кабель не компенсирует изношенную электропроводку, слабую розетку или неверно подобранную защиту.

Насторожить должны следующие явления:

• нагрев настенной розетки;
• искрение при подключении;
• запах в зоне подрозетника;
• потемнение пластика;
• отключение автоматического выключателя;
• заметное мерцание освещения;
• треск внутри стены;
• нестабильная работа инструмента в разных розетках.

Продолжать эксплуатацию в такой ситуации опасно. Проверку стационарной проводки должен выполнять квалифицированный специалист. Установка более мощного автоматического выключателя без оценки кабеля не увеличивает возможности линии и может лишить ее защиты от перегрева.

Что учитывать при покупке

Хороший удлинитель для мощного электроинструмента не обязательно имеет много розеток и дополнительные индикаторы. Основные характеристики связаны с кабелем и качеством контактов.

Перед покупкой проверяют:

• допустимую нагрузку в размотанном состоянии;
• ограничения при использовании на катушке;
• сечение и материал жил;
• общую длину;
• наличие защитного проводника;
• тип и стойкость оболочки;
• пригодность для улицы или холода;
• качество вилки и розеточной колодки;
• наличие тепловой защиты у барабанной модели;
• читаемую маркировку.

Избыточная длина, большое количество гнезд и тонкий легкий кабель редко сочетаются с высокой допустимой нагрузкой. Масса также не является точным показателем качества, но мощный медный удлинитель большой длины не может быть необычно легким.

Типичные ошибки при эксплуатации

Перегрев часто связан не с заводским дефектом, а с неправильным использованием. Наиболее распространены следующие ошибки:

• работа мощным инструментом через тонкий бытовой удлинитель;
• сохранение кабеля на катушке;
• подключение нескольких мощных приборов одновременно;
• соединение нескольких удлинителей;
• использование разболтанной розетки;
• эксплуатация кабеля с поврежденной изоляцией;
• укладка провода под ковром, утеплителем или мусором;
• работа во влажной среде неподходящим удлинителем;
• игнорирование нагрева вилки;
• выбор изделия без заземления для инструмента с защитным контактом.

Небольшой удлинитель, который годами питал лампу или зарядное устройство, может оказаться непригодным для циркулярной пилы. Исправность при малой нагрузке не подтверждает способность безопасно передавать высокий ток.

Как проверить удлинитель перед началом работы

Осмотр занимает несколько минут и позволяет обнаружить многие опасные дефекты. Кабель полностью разматывают и проверяют по всей длине. Вилку и колодку осматривают на наличие трещин, потемнений и следов нагрева.

После подключения инструмент ненадолго запускают без значительной нагрузки. Затем проверяют стабильность питания и отсутствие искрения. Во время продолжительной работы периодически контролируют температуру разъемов, особенно если оборудование потребляет большую мощность.

Использование прекращают, если:

• кабель или вилка быстро нагреваются;
• появляется з
• апах;
• инструмент теряет обороты;
• питание прерывается при движении провода;
• слышен треск;
• срабатывает защита;
• разъем не удерживает вилку.

Проверять нагрев следует осторожно, не касаясь оголенных или поврежденных элементов. При подозрении на серьезную неисправность цепь обесточивают.

Запас мощности и разумный выбор

Удлинитель должен соответствовать не только номинальной мощности инструмента, но и реальному режиму работы. Короткое сверление и продолжительная резка толстого материала создают разную тепловую нагрузку. Частые пуски двигателя, высокая температура воздуха и совместное подключение пылесоса увеличивают требования к линии.

Запас по сечению и допустимому току не повышает мощность самого инструмента, но уменьшает потери, нагрев и падение напряжения. Это особенно заметно на длинных линиях и при работе оборудования с тяжелым пуском.

Безопасная цепь складывается из исправной настенной проводки, надежной розетки, подходящего удлинителя и правильно эксплуатируемого инструмента. Слабое место может находиться в любом из этих элементов. Если кабель полностью размотан, имеет достаточное сечение, исправное заземление и плотные контакты, электроинструмент получает стабильное питание, а риск перегрева проводки заметно снижается.
