Как преобразуют тепло в электричество: принципы, возможности и ограничения

Тепловая энергия постоянно присутствует вокруг нас. Нагреваются отопительные приборы, дымоходы, элементы инженерного оборудования, солнечные коллекторы, поверхности возле печей и другие объекты. Часть этого тепла используется по прямому назначению, а часть рассеивается в воздухе и окружающих конструкциях. Идея получить из такого тепла электричество выглядит особенно привлекательной: энергия уже существует, остается лишь преобразовать ее в более удобную форму.

Прямого универсального способа превратить любое тепло в электрическую энергию без потерь не существует. Для преобразования необходим определенный физический процесс, а практическая эффективность зависит не столько от самого факта нагрева, сколько от температуры, теплового потока, разницы температур и способности системы отводить оставшееся тепло.

В бытовых условиях интерес представляют прежде всего термоэлектрические преобразователи. В более крупных энергетических установках применяются тепловые машины, где нагрев сначала создает механическое движение, а уже оно используется для выработки электричества.

Что означает преобразование тепла в электрическую энергию

Тепло представляет собой форму передачи энергии, связанную с разницей температур. Если два объекта имеют одинаковую температуру, устойчивого направленного теплового потока между ними нет. Если один объект горячее другого, энергия перемещается от более нагретой области к более холодной.

Для получения электричества важно использовать именно этот поток энергии.

Сам по себе горячий предмет еще не является источником электрической мощности. Необходимо создать условия, при которых часть проходящего через систему теплового потока преобразуется в электрическую энергию.

Условно процесс можно представить так:

• существует источник тепла;
• рядом имеется более холодная среда;
• между ними размещается преобразующее устройство;
• часть передаваемой энергии превращается в электрическую;
• оставшаяся энергия продолжает уходить в виде тепла.

Именно необходимость поддерживать разницу температур играет ключевую роль во многих системах прямого преобразования.

Основные способы получения электричества из тепла

Тепловую энергию можно преобразовывать в электрическую несколькими способами. Они значительно отличаются по конструкции, масштабам и области применения.

К основным подходам относятся:

• термоэлектрическое преобразование;
• использование тепловых машин;
• применение некоторых специализированных преобразователей, работающих с высокими температурами.

Для дома наиболее понятным примером прямого преобразования остается термоэлектрический принцип.

Термоэлектрическое преобразование

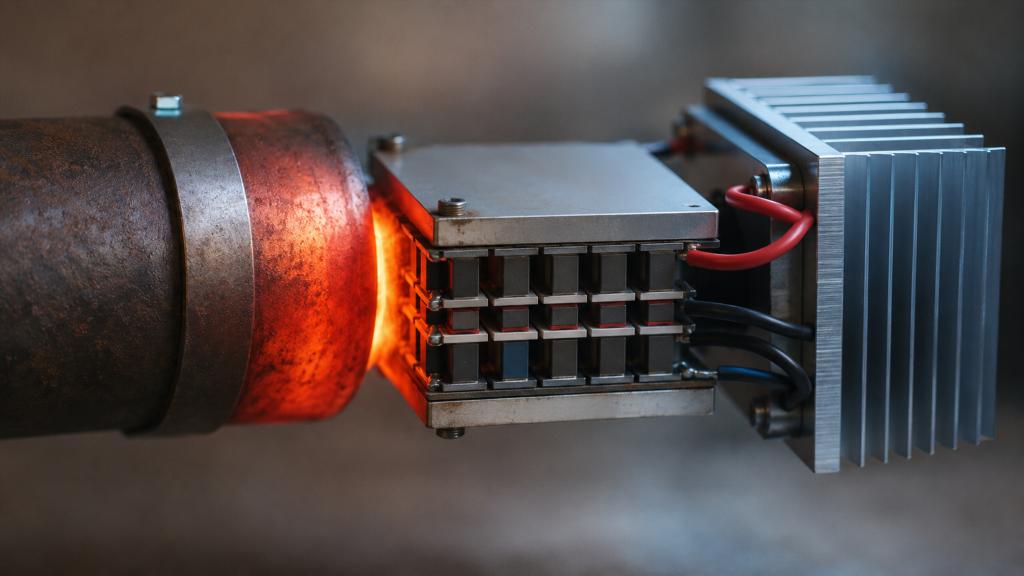

Термоэлектрический преобразователь способен создавать электрическое напряжение, когда его противоположные стороны имеют разную температуру.

Одна сторона получает тепло от нагретого объекта, другая должна оставаться заметно холоднее. Внутри устройства возникает движение носителей заряда, благодаря которому на выводах появляется электрическое напряжение.

Такое явление связано с термоэлектрическим эффектом.

Главная особенность метода состоит в отсутствии промежуточного механического движения. Не требуется вращать турбину, вал или генератор. Тепловой поток непосредственно участвует в возникновении электрического напряжения.

Это дает несколько преимуществ:

• отсутствуют сложные вращающиеся механизмы;
• система может быть сравнительно компактной;
• преобразователь работает практически бесшумно;
• конструкция самого преобразующего элемента относительно проста;
• возможна работа там, где уже существует стабильный источник тепла.

Есть и существенное ограничение: эффективность подобных устройств обычно значительно ниже, чем хотелось бы при попытке получать заметное количество электрической энергии из бытового источника тепла.

Почему недостаточно просто нагреть преобразователь

Распространенное заблуждение связано с представлением о том, что чем горячее поверхность, тем больше электричества автоматически удастся получить.

Для термоэлектрической системы важна разница температур между ее сторонами.

Представим преобразователь, одна сторона которого нагрета. Сначала другая сторона остается сравнительно холодной, поэтому между поверхностями существует выраженная температурная разница. Электрическая выработка возможна.

Постепенно тепло проходит через устройство и нагревает холодную сторону. Если эффективного отвода тепла нет, температуры начинают сближаться. Вместе с этим уменьшается способность системы создавать электрическую энергию.

Таким образом, холодная сторона преобразователя имеет почти такое же значение, как горячая.

Отвод тепла как часть системы

Устройство, преобразующее тепло в электричество, нельзя рассматривать отдельно от условий охлаждения.

Холодной стороне необходимо передавать поступающее тепло окружающей среде. Для этого в разных системах используются поверхности с большой площадью теплообмена, воздушное или жидкостное охлаждение и другие способы отвода энергии.

Если тепло отводится плохо, температурный перепад уменьшается.

Возникает характерная ситуация: источник остается очень горячим, однако электрическая мощность постепенно падает из-за нагрева противоположной стороны преобразователя.

Можно ли получать электричество от печи или другого бытового источника тепла

Технически использование тепла различных бытовых устройств возможно, если имеется достаточно стабильный температурный перепад. Однако возможность преобразования еще не означает высокую практическую эффективность.

Печь, отопительный прибор или нагретый участок инженерного оборудования выделяет тепловую энергию прежде всего для обогрева. Если часть теплового потока проходит через преобразователь, некоторое количество энергии можно получить в электрической форме.

Размер полезной мощности зависит от множества факторов:

• температуры источника;
• температуры окружающей среды;
• площади теплопередачи;
• качества теплового контакта;
• характеристик преобразующего элемента;
• эффективности охлаждения;
• стабильности источника тепла.

Особенно важно различать наличие напряжения и возможность получить значительную мощность. Небольшой преобразователь способен показывать электрическое напряжение, но этого еще недостаточно для питания энергоемкой бытовой техники.

Тепло дымовых газов и отходящее тепло

Большой интерес представляет энергия, которая в обычных условиях просто теряется.

Например, некоторые технические процессы сопровождаются нагревом поверхностей или удалением горячего воздуха и газов. Если тепло уже не выполняет полезной функции, его называют отходящим.

С энергетической точки зрения такое тепло выглядит привлекательнее, чем намеренный нагрев чего-либо исключительно ради последующей выработки электричества.

Если сначала использовать электричество или топливо для создания тепла, а затем пытаться вернуть эту энергию обратно в электрическую форму, неизбежные потери делают процесс малоэффективным.

Другая ситуация возникает, когда тепловой поток образуется независимо от преобразователя. Тогда полученная электрическая энергия может рассматриваться как дополнительное использование ресурса, который иначе рассеялся бы.

Почему невозможно превратить все тепло в электричество

Любое реальное преобразование энергии сопровождается потерями.

В случае тепловой энергии существуют еще и фундаментальные физические ограничения. Для работы теплового преобразователя необходимо, чтобы часть энергии переходила от более высокой температуры к более низкой.

Невозможно получить всю поступившую тепловую энергию в виде электричества и одновременно оставить систему без отвода остаточного тепла.

Чем меньше различие между температурой источника и температурой окружающей среды, тем сложнее получить высокую долю полезной энергии.

Например, большое количество слегка теплой воды может содержать значительный общий запас тепла. Однако низкая температура относительно окружающей среды сильно ограничивает возможности получения электричества.

Меньший по объему, но значительно более горячий источник иногда представляет больший интерес для преобразования, поскольку позволяет создать выраженный температурный перепад.

Чем прямое преобразование отличается от работы электростанции

На тепловых электростанциях используется другая цепочка преобразований.

Тепло сначала передается рабочему веществу. Оно участвует в процессе, создающем механическое движение. Затем вращение генератора превращается в электрическую энергию.

Цепочка выглядит примерно так:

тепловая энергия → механическая энергия → электрическая энергия.

Термоэлектрический преобразователь исключает механический этап:

тепловая энергия → электрическая энергия.

Отсутствие промежуточного механизма делает систему компактнее, но не означает автоматически более высокий коэффициент преобразования.

Крупные тепловые установки могут использовать сложные циклы, теплообменники, турбины и системы охлаждения, позволяющие эффективно работать с большими потоками энергии. В бытовой термоэлектрической системе возможности значительно скромнее.

Где прямое получение электричества из тепла может быть уместно

Термоэлектрическое преобразование особенно интересно там, где важны не столько большие значения мощности, сколько автономность и отсутствие сложной механики.

Подобный принцип может оказаться полезным при наличии продолжительного и устойчивого теплового потока.

Характерные условия выглядят так:

• тепло уже образуется по другой причине;
• имеется возможность поддерживать холодную сторону преобразователя;
• необходима сравнительно небольшая электрическая мощность;
• ценится отсутствие движущихся частей;
• система должна работать без сложного обслуживания.

Гораздо менее привлекательным решение становится при попытке обеспечить значительную бытовую нагрузку от небольшой нагретой поверхности.

Почему мощность часто оказывается меньше ожидаемой

Оценивать систему только по температуре горячей поверхности недостаточно.

Количество электрической энергии определяется не одним параметром. Необходимо учитывать, сколько тепла реально проходит через преобразователь за единицу времени.

Можно представить массивный горячий объект с плохой теплопередачей. Его температура высока, но поступление энергии к преобразователю ограничено.

В другой системе температура может быть несколько ниже, однако стабильный тепловой поток и эффективное охлаждение позволяют получить более устойчивый результат.

На практическую производительность влияют:

Температурный перепад

Чем сильнее различаются температуры горячей и холодной сторон в допустимом для устройства диапазоне, тем заметнее термоэлектрический эффект.

Тепловой поток

Преобразователь должен не просто соприкасаться с горячей поверхностью. Через него должна проходить энергия от горячей области к холодной.

Площадь контакта

Неровные поверхности и плохой тепловой контакт ухудшают передачу энергии.

Охлаждение

Если холодная сторона быстро нагревается, температурный перепад уменьшается.

Электрическая нагрузка

Реальная мощность зависит от режима работы преобразователя и подключенной электрической системы.

Почему специально создавать тепло ради такого электричества обычно невыгодно

Если целью является получение электрической энергии, схема с промежуточным нагревом обычно приводит к дополнительным потерям.

Предположим, электричество используется для нагрева поверхности. После этого часть полученного тепла преобразуется обратно в электричество.

На каждом этапе часть энергии теряется:

• электрическая энергия превращается в тепло;
• тепло рассеивается в окружающую среду;
• только часть теплового потока проходит через преобразователь;
• лишь часть проходящего тепла превращается обратно в электричество.

Получить таким способом больше энергии, чем было затрачено на нагрев, невозможно.

Практический смысл появляется при использовании тепла, которое возникает независимо: например, как побочный результат отопления или другого энергетического процесса.

Низкопотенциальное и высокотемпературное тепло

Не вся тепловая энергия одинаково удобна для получения электричества.

В энергетике часто различают тепло по температурному уровню.

Теплая поверхность пола, вода умеренной температуры или воздух после отопительного прибора содержат энергию, однако разница относительно температуры помещения невелика. Такой ресурс удобнее использовать непосредственно для отопления, чем пытаться преобразовать в электричество.

Высокотемпературные источники создают более выраженный перепад и предоставляют больше возможностей для энергетического преобразования.

Это не означает, что любой сильно нагретый объект автоматически становится подходящим источником. Высокая температура одновременно повышает требования к материалам, тепловому контакту и защите оборудования от перегрева.

Ограничения термоэлектрических преобразователей

Простота принципа иногда создает впечатление, что достаточно поместить небольшой преобразователь между горячей и холодной поверхностями и получить полноценный источник питания.

У технологии есть ряд ограничений.

К наиболее существенным относятся:

• сравнительно невысокая эффективность преобразования;
• необходимость постоянного отвода тепла;
• ограниченный допустимый температурный диапазон конкретных материалов;
• падение производительности при нагреве холодной стороны;
• сравнительно небольшая мощность компактных элементов;
• необходимость согласования выходных параметров с электрической нагрузкой.

Для небольших автономных устройств эти недостатки могут быть приемлемы. Для питания мощных домашних потребителей они становятся гораздо заметнее.

Что происходит с теплом, которое не превратилось в электричество

Большая часть энергии продолжает существовать в виде тепла.

После прохождения через преобразователь она передается холодной стороне, затем радиатору, воздуху, жидкости или другому теплоносителю.

Из-за этого система преобразования одновременно является системой теплопередачи.

Если отвод энергии прекращается, холодная часть постепенно нагревается. Температурный перепад уменьшается, а выработка падает.

Такой процесс хорошо показывает, почему электричество не появляется просто из факта наличия высокой температуры.

Можно ли совместить отопление и получение электричества

Совмещение двух задач возможно, если исходный источник тепла используется прежде всего для отопления, а преобразование электричества остается дополнительной функцией.

При этом важно понимать энергетический баланс.

Если тепло, которое проходило бы непосредственно в помещение, направляется через преобразователь, часть его превращается в электрическую энергию. Оставшаяся часть все равно должна быть отведена и может продолжить участвовать в отоплении.

Но добавление преобразователя влияет на теплопередачу и температурный режим оборудования. Любые решения, связанные с поверхностями печей, дымоходами, котлами и другими высокотемпературными устройствами, должны учитывать их штатный режим работы и требования безопасности.

Самовольное изменение теплообмена потенциально способно повлиять на перегрев отдельных элементов, тягу, образование конденсата и надежность оборудования.

Чем получение энергии из отходящего тепла отличается от экономии тепла

Эти задачи часто смешивают.

Получение электричества предполагает преобразование части теплового потока в другую форму энергии.

Экономия тепла означает уменьшение его бесполезных потерь.

Для дома второй подход нередко дает больший эффект. Если тепло покидает помещение из-за недостаточной теплоизоляции, негерметичных конструкций или неэффективной системы отопления, обычно разумнее уменьшить саму потерю энергии.

Преобразователь способен вернуть в электрической форме лишь часть проходящего через него тепла.

Хорошая теплоизоляция может вообще не позволить значительной части энергии покинуть полезную зону здания.

Поэтому идея рекуперации тепла особенно интересна тогда, когда потерю невозможно или нецелесообразно устранить полностью.

Какие заблуждения встречаются чаще всего

«Любая горячая поверхность может питать бытовые приборы»

Температура не равна электрической мощности. Нужен устойчивый тепловой поток, достаточная площадь преобразования и эффективное охлаждение.

«Если поставить больше преобразователей, мощность будет расти без ограничений»

Каждый элемент влияет на теплопередачу. Увеличение площади преобразования требует соответствующего источника тепла и возможности отвести энергию с холодной стороны.

«Чем сильнее нагреть устройство, тем лучше»

У любого преобразующего материала существует рабочий температурный диапазон. Чрезмерный нагрев способен ухудшить характеристики или повредить устройство.

«Полученное электричество практически бесплатно»

Если используется действительно отходящее тепло, часть энергии можно считать дополнительно утилизированной. Но сама система требует оборудования, теплообмена, охлаждения и электрической обвязки.

«Можно создать замкнутую систему, которая будет сама себя нагревать»

Каждый цикл преобразования сопровождается потерями. Система не сможет непрерывно использовать собственное электричество для нагрева и одновременно выдавать избыток энергии наружу без внешнего источника.

Когда идея преобразования тепла особенно интересна

Перспективнее всего выглядит ситуация, когда одновременно выполняются несколько условий: источник работает продолжительное время, температура достаточно стабильна, часть тепла все равно теряется, а потребность в электрической мощности сравнительно невелика.

Например, небольшой источник электроэнергии может представлять интерес для питания датчиков, элементов автоматики, измерительной аппаратуры или других маломощных потребителей.

Попытка получить от той же площади энергию, сопоставимую с обычной домашней электросетью, требует уже совсем другого масштаба теплового потока и оборудования.

Что важно оценивать при рассмотрении такого решения

До обсуждения конкретной конструкции полезно определить энергетические условия самого источника.

Имеют значение:

• насколько стабильно выделяется тепло;
• насколько высока температура источника;
• существует ли холодная среда для отвода энергии;
• теряется ли это тепло сейчас или выполняет полезную функцию;
• какая электрическая мощность действительно требуется;
• допустимо ли изменение теплового режима исходного оборудования;
• оправдывает ли получаемая энергия сложность дополнительной системы.

Особенно важно не путать техническую осуществимость с энергетической целесообразностью. Получить небольшое электрическое напряжение от нагретого объекта относительно несложно. Получить устойчивую и полезную мощность значительно труднее.

Главное о преобразовании тепла в электричество

Тепловую энергию действительно можно превращать в электрическую. В компактных системах для этого может использоваться термоэлектрический эффект, при котором электрическое напряжение возникает благодаря разнице температур между сторонами преобразователя.

Работа такой системы определяется не только температурой горячего объекта. Необходим постоянный тепловой поток и эффективный отвод энергии с холодной стороны. Если температуры выравниваются, способность вырабатывать электричество уменьшается.

Наиболее рационально рассматривать преобразование там, где тепло уже образуется и часть его неизбежно теряется. Намеренно создавать тепло исключительно ради последующего обратного превращения в электричество обычно не имеет энергетического смысла из-за неизбежных потерь.

Для бытового применения технология особенно интересна как способ получить небольшое количество энергии от стабильного источника отходящего тепла. Заменой обычного электроснабжения небольшой термоэлектрический преобразователь не является, но как средство дополнительного использования уже существующего теплового потока этот принцип имеет вполне реальное физическое и практическое основание.
